无人艇开发从入门到入土(1)——动力系统开发
本章将讲解无人艇动力系统的开发，目的是实现无人艇的双模控制，即使其具有自主控制功能和RC遥控控制功能。我将按硬件介绍、arduino代码实现、硬件组装以及开发过程中遇到的问题展开。
1、硬件介绍

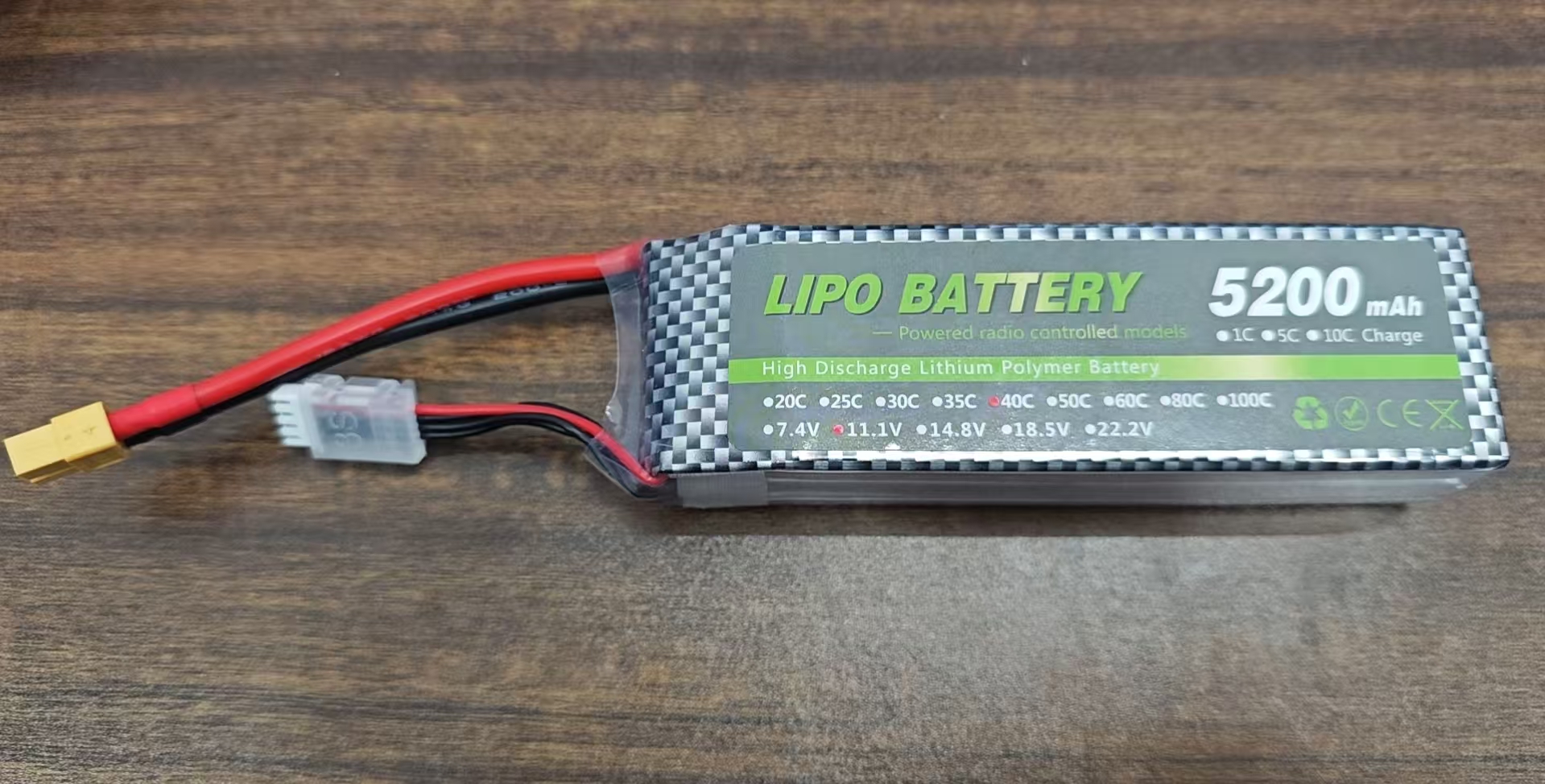

电池两根红黑粗线为电池供电口，接口型号是XT60，电池细线为充电口，工作时电池充电口也可以回传电压。

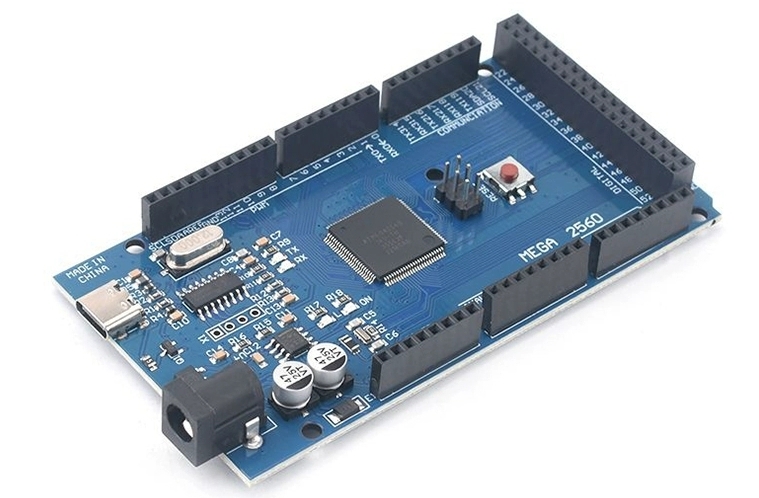

下位机我采用arduino mega2560，arduino相比于stm32开发更加简单高效，且拥有庞大的功能库，对于短时间内无人艇开发来说，mega2560是不二之选。

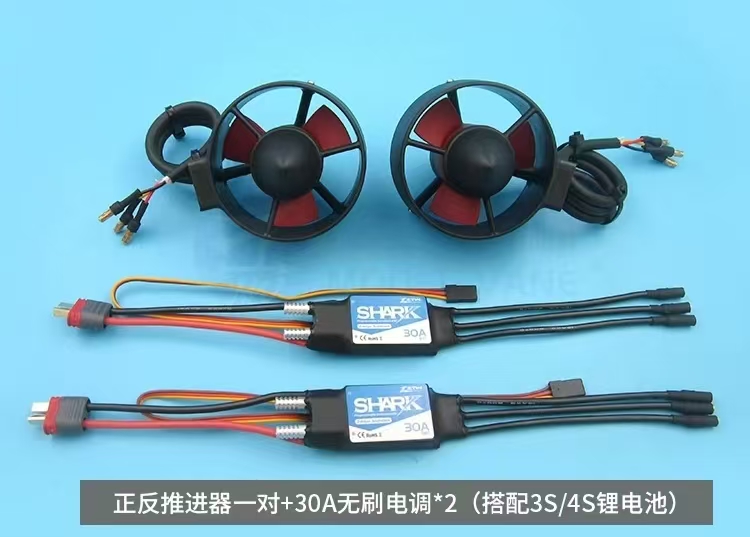

电调左边两根粗线是供电线，红色接正极黑色接负极，左边引出的并排三根细线为信号线，其中黑线为接地线（通常接arduino的GND端口），红线为5v供电线（通常不接），白线/黄线为PWM信号线（通常接arduino的PWM输出端口）。
2、arduino代码实现
（1）自主控制功能
为了实现电脑ROS端发布话题控制下位机arduino，需要用到rosserial功能包，rosserial功能包安装方法如下:
1.打开终端，输入sudo apt install ros-noetic-rosserial-arduino ros-noetic-rosserial，安装rosserial功能包。
2.输入rospack find rosserial_arduino检查系统能否定位到rosserial功能包，如果返回了类似/opt/ros/noetic/share/rosserial_arduino的路径，说明rosserial功能包已经安装就绪。
3.输入指令cd /home/rosnoetic/Arduino/libraries进入arduino库目录，利用rm -rf ros_lib指令删除旧的ros_lib文件夹，再输入rosrun rosserial_arduino make_libraries.py .指令，运行生成脚本。
rosserial功能包安装好后，现在要实现下位机arduino与上位机电脑端ROS之间实现交互功能，以下代码为ROS、arduino之间交互测试代码：
arduino端订阅/test_arduino话题，并将订阅信息打包为/chatter话题再发送回电脑端ROS
arduino端代码：
#include <ros.h>
#include <std_msgs/String.h>
ros::NodeHandle nh;//设置节点管家nh
std_msgs::String str_msg;//定义String类对象 str_msg
ros::Publisher chatter("chatter",&str_msg);//设置发布者chatter,发布话题为/chatter
void StringCallBack(const std_msgs::String& msg){//定义回调函数StringCallBack
str_msg.data = msg.data;
chatter.publish(&str_msg);
}
ros::Subscriber<std_msgs::String> sub("/test_arduino",&StringCallBack);//设置订阅者sub
void setup() {
nh.initNode();//节点初始化
nh.advertise(chatter);//管家nh分配给chatter发布功能
nh.subscribe(sub);//管家nh分配给sub订阅功能
}
void loop() {
nh.spinOnce();//运行回调函数
}
电脑ROS端以20hz的频率发布/test_arduino话题，话题内容为"hello arduino!"
电脑ROS端代码：
import rospy
from std_msgs.msg import String
if __name__ == "__main__":
rospy.init_node("test_arduino")
pub_str = rospy.Publisher("/test_arduino",String,queue_size = 10)
rate = rospy.Rate(20)
while not rospy.is_shutdown():
msg = String()
msg.data = "hello arduino!"
pub_str.publish(msg)
rate.sleep()
在调试前先要知道linux系统是否识别到了USB接口，输入ls /dev/ttyUSB*，如果有返回USB接口号，说明linux已经识别到了USB接口，如果没有识别到，需要通过指令sudo usermod -aG dialout $USER，将当前用户添加到dialout组来获得USB访问权限。
将代码烧录给arduino并运行ROS端代码发布话题后，打开终端，输入rosrun rosserial_python serial_node.py，运行rosserial功能包，此时调用rostopic list指令，返回如下结果：

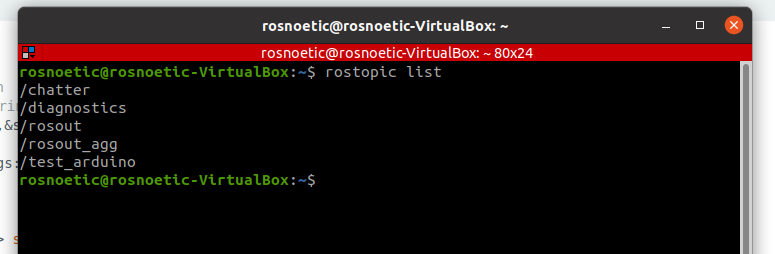

可以看见ros发布的话题/test_arduino和arduino发布的话题/chatter
输入rostopic echo /chatter，结果如下：
可见arduino订阅了/test_arduino并发布了/chatter话题
（2）RC遥控功能
以下代码添加了手动控制模式，并定义了21端口为模式切换端口，通过手柄拨杆即可实现在自主模式和手动模式下的切换：
#include <ros.h>
#include <geometry_msgs/Twist.h>
#include <Servo.h>
ros::NodeHandle nh;
// 电机对象
Servo leftESC;
Servo rightESC;
// 引脚定义
const int leftEscPin = 9;
const int rightEscPin = 10;
const int ch1Pin = 2; // 转向
const int ch2Pin = 3; // 油门
const int ch3Pin = 21; // 模式切换
// 常量定义
const int NEUTRAL = 1500;
const int MIN_PWM = 1200;
const int MAX_PWM = 1800;
// ==========================================
// 中断相关变量 (必须使用 volatile)
// ==========================================
volatile unsigned long ch1_start = 0;
volatile int ch1_val = NEUTRAL;
volatile unsigned long ch2_start = 0;
volatile int ch2_val = NEUTRAL;
volatile unsigned long ch3_start = 0;
volatile int ch3_val = 1000; // 默认 ROS 模式
// ROS 变量
float ros_x = 0;
float ros_z = 0;
// ROS 回调
void roverCallBack(const geometry_msgs::Twist& cmd_msg) {
ros_x = cmd_msg.linear.x;
ros_z = cmd_msg.angular.z;
}
ros::Subscriber<geometry_msgs::Twist> sub("cmd_vel", &roverCallBack);
// ==========================================
// 中断服务程序 (ISR)
// ==========================================
void ch1_isp() {
if (digitalRead(ch1Pin) == HIGH) ch1_start = micros();
else ch1_val = micros() - ch1_start;
}
void ch2_isp() {
if (digitalRead(ch2Pin) == HIGH) ch2_start = micros();
else ch2_val = micros() - ch2_start;
}
void ch3_isp() {
if (digitalRead(ch3Pin) == HIGH) ch3_start = micros();
else ch3_val = micros() - ch3_start;
}
void setup() {
nh.getHardware()->setBaud(57600);
nh.initNode();
nh.subscribe(sub);
leftESC.attach(leftEscPin);
rightESC.attach(rightEscPin);
// 配置中断：CHANGE 模式下电平变化即触发
pinMode(ch1Pin, INPUT_PULLUP);
pinMode(ch2Pin, INPUT_PULLUP);
pinMode(ch3Pin, INPUT_PULLUP);
attachInterrupt(digitalPinToInterrupt(ch1Pin), ch1_isp, CHANGE);
attachInterrupt(digitalPinToInterrupt(ch2Pin), ch2_isp, CHANGE);
attachInterrupt(digitalPinToInterrupt(ch3Pin), ch3_isp, CHANGE);
// 解锁电调
leftESC.writeMicroseconds(NEUTRAL);
rightESC.writeMicroseconds(NEUTRAL);
delay(4000);
}
void loop() {
int finalLeftPWM, finalRightPWM;
// 根据 CH3 脉宽判断模式
if (ch3_val > 1500) {
// ------------------------------------------
// RC 模式逻辑
// ------------------------------------------
int throttleOffset = ch2_val - NEUTRAL;
int steerOffset = ch1_val - NEUTRAL;
finalLeftPWM = NEUTRAL + throttleOffset - steerOffset;
finalRightPWM = NEUTRAL + throttleOffset + steerOffset;
}
else {
// ------------------------------------------
// ROS 模式逻辑
// ------------------------------------------
nh.spinOnce();
float leftRaw = (ros_x * 400.0) - (ros_z * 100.0);
float rightRaw = (ros_x * 400.0) + (ros_z * 100.0);
finalLeftPWM = NEUTRAL + (int)leftRaw;
finalRightPWM = NEUTRAL + (int)rightRaw;
}
// 统一限速 1200-1800 并输出
finalLeftPWM = constrain(finalLeftPWM, MIN_PWM, MAX_PWM);
finalRightPWM = constrain(finalRightPWM, MIN_PWM, MAX_PWM);
leftESC.writeMicroseconds(finalLeftPWM);
rightESC.writeMicroseconds(finalRightPWM);
delay(10); // 适当延迟防止频率过高
}
3、硬件组装
在接线前需要了解arduino板各个接口功能，arduino mega2560板接口示意图如下：
根据第二章展示的代码，两个电调的信号线分别接9、10端口，黑色接地线接到arduino的GND端。
RC遥控接收器如图所示：
根据第二章给出的手动模式代码，转向控制从RC遥控接收器的4端口引出，并接入到arduino具有中断功能的2端口；同样油门控制从RC遥控接收器的3端口引出，并接入到arduino具有中断功能的3端口；模式切换控制从RC遥控接收器的7端口引出，并接入到arduino的21端口，RC接收器的供电由arduino的5v供电口供电；电压回传线从RC接收器引出接到动力电池的充电口。

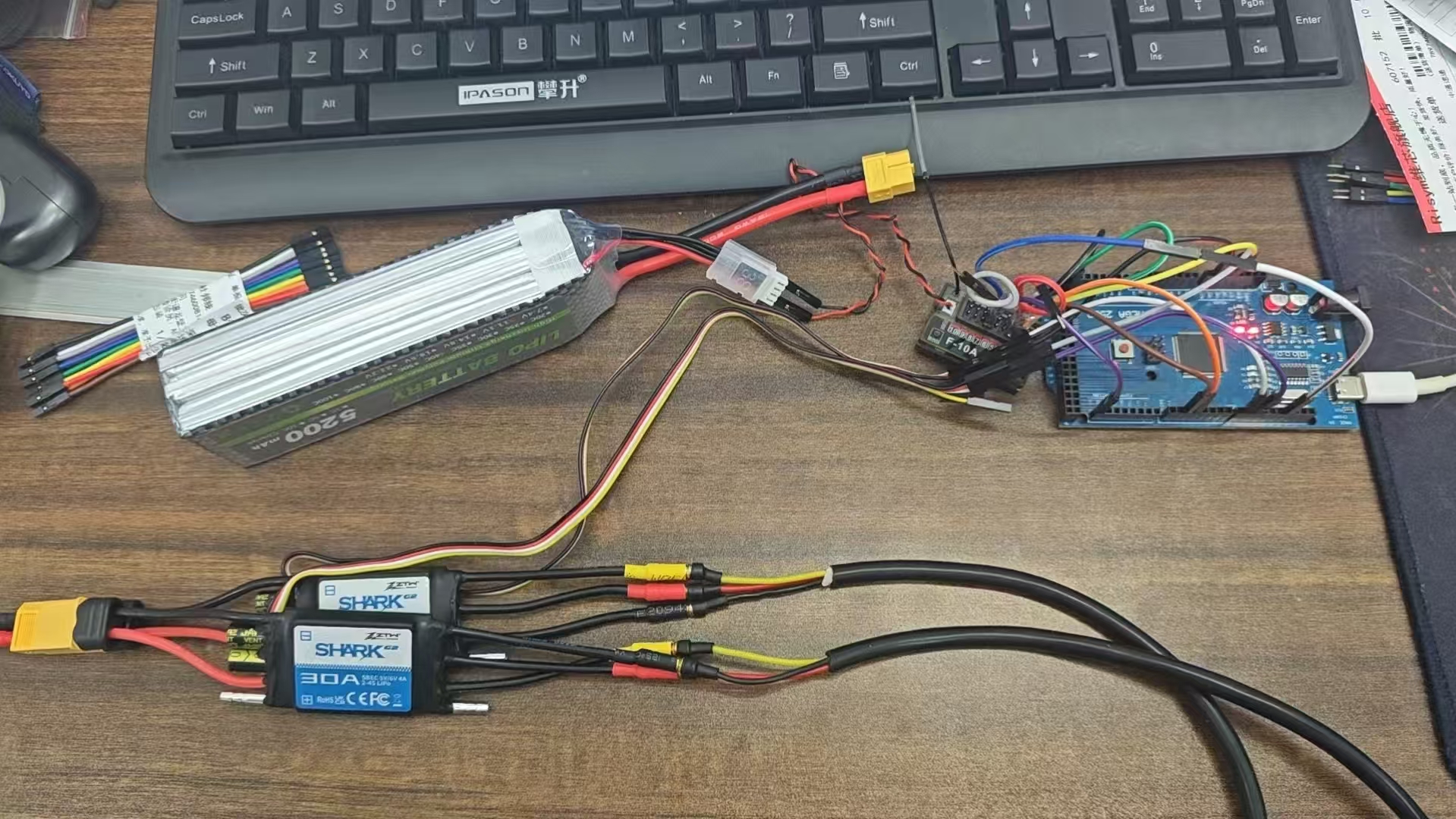

完整的接线图如下：
4、开发过程中遇到的问题
（1）ROS和arduino通信之前需要关闭arduino IDE的串口监视器：
在进行调试的时候，rosserial和串口监视器不能同时开启，否则串口监视器会占用串口，导致报错：[ERROR] [1768632441.316437]: Error opening serial: [Errno 16] could not open port /dev/ttyUSB0: [Errno 16] Device or resource busy: '/dev/ttyUSB0'
