小型双轮差速底盘的制作

1.运动功能说明

小型双轮差速底盘可以通过两个驱动轮的 差速运动 来实现前进、后退、原地转向、大半径转向等基本行驶功能。

2.结构说明

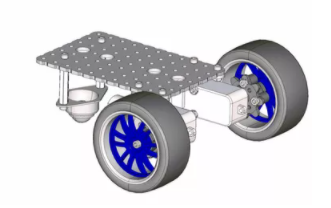

该样机由两个 直流驱动轮模组 构成，驱动轮模组呈轴对称分布在车架上，再使用万向轮对车尾进行支撑，保持车身水平。

3.运动功能实现

3.1 电子硬件

在这个示例中，我们采用了以下硬件，请大家参考：

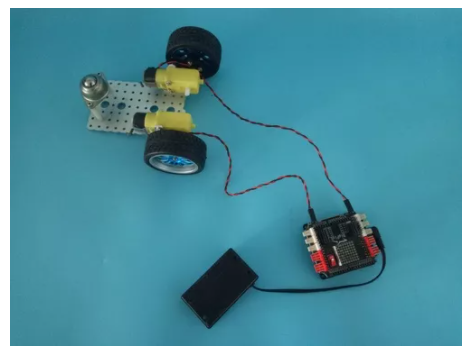

将TT马达接在两个直流电机接口上，两个直流电机接口的针脚号分别为（D5,D6）以及（D9,D10），并将主控板和电池在车身固定好。

3.2 编写程序

前进功能的代码

/*------------------------------------------------------------------------------------
版权说明：Copyright 2022 Robottime(Beijing) Technology Co., Ltd. All Rights Reserved.
Distributed under MIT license.See file LICENSE for detail or copy at
https://opensource.org/licenses/MIT
by 机器谱 2022-5-26 https://www.robotway.com/
--------------------------------
实验功能：
实现小车前进.
--------------------------------
实验接线：
车头
.--------.
| |
| |
左轮 | | 右轮
D5, D6 *--------* D9, D10
----------------------------------------------------------------------------------*/

void Forward(); // 前进

//程序初始化部分.
void setup() {
pinMode( 5 , OUTPUT); //将引脚5设置为输出模式
pinMode( 6 , OUTPUT); //将引脚6设置为输出模式
pinMode( 9 , OUTPUT); //将引脚9设置为输出模式
pinMode( 10 , OUTPUT); //将引脚10设置为输出模式
}

//主程序部分
void loop()
{
Forward();
delay( 100 );
}

// forward子程序封装.
void Forward() {
digitalWrite( 5 , LOW ); //将引脚5设置为高电平
digitalWrite( 6 , HIGH ); //将引脚6设置为低电平
digitalWrite( 9 , LOW ); //将引脚9设置为高电平
digitalWrite( 10 , HIGH); //将引脚10设置为低电平
}

原地转向功能的代码

/*------------------------------------------------------------------------------------
版权说明：Copyright 2022 Robottime(Beijing) Technology Co., Ltd. All Rights Reserved.
Distributed under MIT license.See file LICENSE for detail or copy at
https://opensource.org/licenses/MIT
by 机器谱 2022-5-26 https://www.robotway.com/
----------------------------------------------------------
实验功能：
实现小车原地转向.
----------------------------------------------------------
实验接线：
车头
.--------.
| |
| |
左轮 | | 右轮
D5, D6 *--------* D9, D10
----------------------------------------------------------------------------------*/

// 原地转向
void turn_in_Place();

//程序初始化部分.
void setup() {
pinMode( 5 , OUTPUT); //将引脚5设置为输出模式
pinMode( 6 , OUTPUT); //将引脚6设置为输出模式
pinMode( 9 , OUTPUT); //将引脚9设置为输出模式
pinMode( 10 , OUTPUT); //将引脚10设置为输出模式
}

//主程序部分
void loop() {
turn_in_Place();
delay( 100 );
}

//原地转向子程序封装.
void turn_in_Place()
{
digitalWrite( 5 , LOW ); //将引脚5设置为高电平
digitalWrite( 6 , HIGH ); //将引脚6设置为低电平
digitalWrite( 9 , HIGH ); //将引脚9设置为高电平
digitalWrite( 10 , LOW); //将引脚10设置为低电平
}

4.扩展样机

   本样机也有一些扩展，如使用多个万向轮做支撑的版本，如下图所示。

5.资料内容

样机3D文件

例程源代码

资料下载链接 https://www.robotway.com/h-col-113.html
