器件：TM1623

1 tm1623

  TM1623是带按键扫描接口的LED驱动控制器；为了驱动数码管量身定制的，顺带也可以直接驱动led；tm1623也20岁了；

  按键驱动最大支持10*3矩阵，即30个按键；

  led驱动支持11段7位-14段4位，8级辉度可调；常见数码管是8段，从11段开始那不是摆明浪费吗？

2 引脚定义

  左起逆时针排序，数据引脚，Kx键扫值锁存，SEGx和KSx为P管开漏输出；右起顺时针GRIDx为N管开漏输出；

  SPI的DIN输出数据时为开漏输出，所以建议上拉个10k电阻；手册建议DIN和DOUT连接在一块用；

  SEG和GRID是怎么让led亮的呢？就像IO电路，led接到P管和N管分压电阻点的上面，这样就只有P管和N管都通的时候才亮；

  KSx和Kx又是如何和扫描键值的呢？P管搭配键扫值锁存寄存器，键扫寄存器扫一遍需要两个显示周期约10ms；

3 指令控制

  tm1623的cmd可以分为4种cmd，以cmd-bit[7:6]来指定

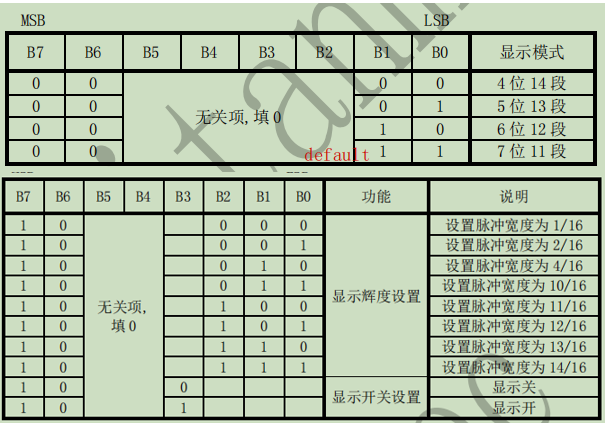

  [7:6] 00b 显示模式设置 >> 段位设置；led的设置；

  [7:6] 01b 数据命令设置 >> 读写模式和地址模式设置；led驱动为写模式；键扫为固定地址读模式；

  [7:6] 11b 地址设置        >> 显示寄存器的地址映射；led的设置；

  [7:6] 10b 显示控制设置 >> 显示开关和亮度设置；led的设置；

  

  led驱动则按"地址增加模式"或"固定地址模式"根据datasheet-page10的时序来写数据；在page11还给了两个流程图；

  键值扫描则直接cmd<0x42>+ [data1-5] 来读数据；扫描周期8ms内只有第一次按键有效；

  所以这里还有几个指令的截图，我懒的截，本小结要结合p10-11看；

4 LED段位操作

  段：segment；位：grid；seg只能接LED阳极，grid只能接LED阴极，电流始终由seg流向grid；(段位+-)

  显示寄存器的一个地址可以操作8个seg段数据；不论共阴还是共阳，要点亮对应位段，则向如下对应地址bit写1；

  比如想点亮位段seg1-grid1,那么就向0xc0的bit0写1；

  显示寄存器的上电默认值为不定值，数码管会显示乱码；所以建议上电后向地址0xc0-0xcd写入数据0；

  

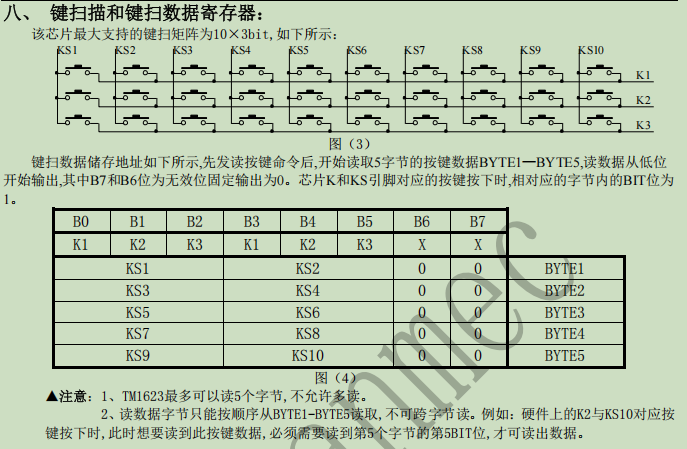

5 键盘扫描

  

6 典型电路

  没啥，可以看看，具体见手册；

7 code  

  后续看看，会不会补充；

8 小结

  这个器件也没啥，其实花两个小时完整看一遍就可以了，因为我整了整，所以多花了三四个小时；

  控制led通过SEGx和GRIDx的阵列来批量控制led，猜测像IO电路那样，Led排在P管和分压电阻点之间；

  键盘扫描就是P管+Kx数值锁存寄存器；按键排在P管和锁存器之间；扫描一遍要两个周期，约8ms，期间只会锁存一次按键值；

  SPI数据上升沿有效，下降沿变化；写就是写LED，读就是读键扫；cmd见p10-11； 

  这个器件的主要学习点在于理解P管开漏和N管开漏的电路用法；
