实验三 UML 建模工具的安装与使用

UML 建模工具的安装与使用

一、 实验目的
1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；

2） 理解 EA 界面布局和元素操作的一般技巧；

3） 熟悉 UML 中的各种图的建立和表示方法；

4） 掌握如何通过 EA 工具完成相关模型的建立。



二、 实验内容

1. 熟悉EA 环境

2. 采用EA工具完成以下ATM示例系统的UML模型的建立。
   通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。

提示：EA打开 toolbox 的快捷键为 alt+5。



三、实验步骤

3.1 下载软件 Enterprise Architect ，新建项目ATM.eap。

我下载的是版本10，不知为何创建不了新项目，上图点击保存后没反应，我只能在qq群里下载老师提供的demo文件后打开，基于此文件做实验。

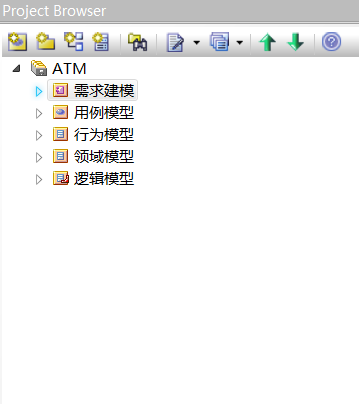

3.2 更改模型名称为ATM，添加包以及包里的图





 3.2.1 需求建模

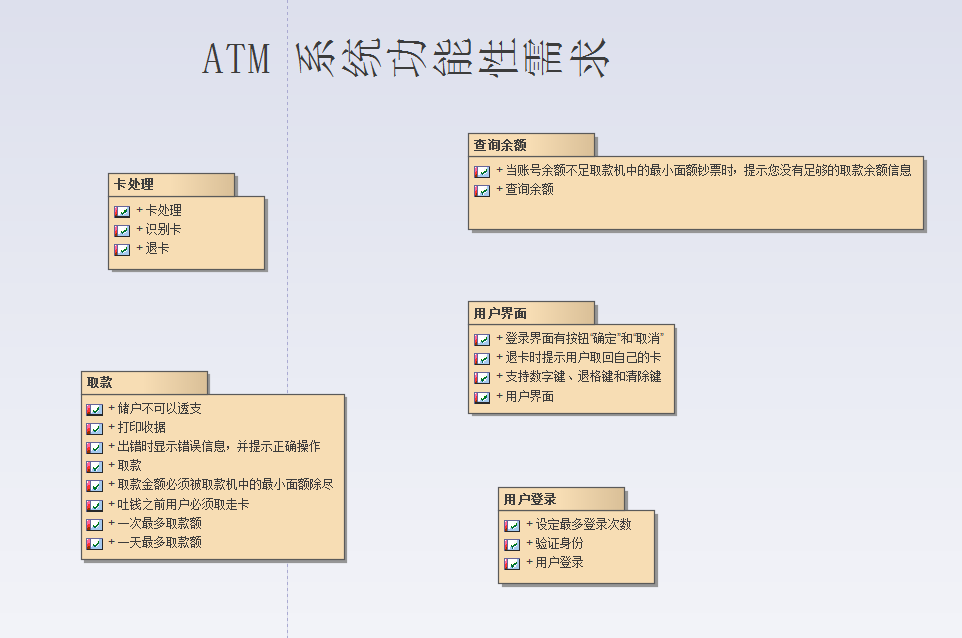

功能性需求

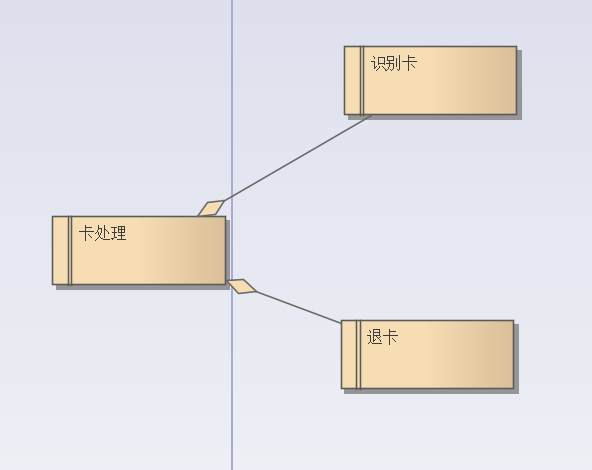

a.卡处理

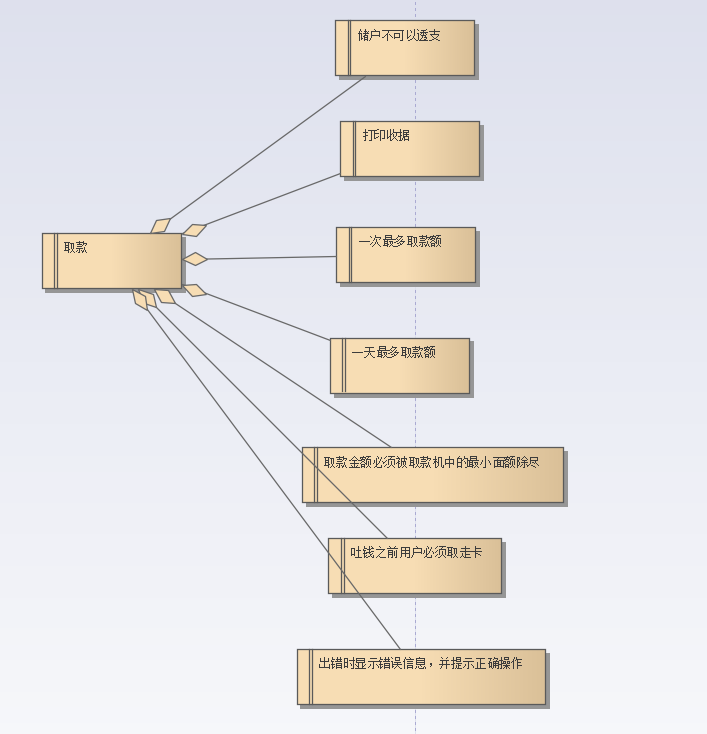

b.取款

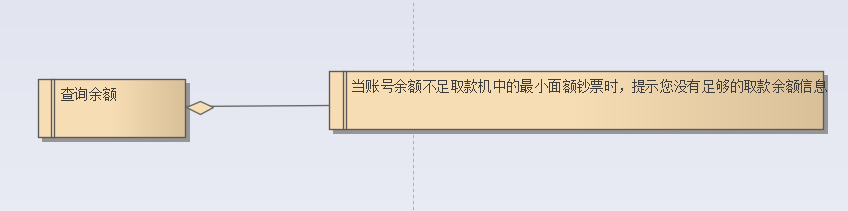

c.查询余额



d.用户界面

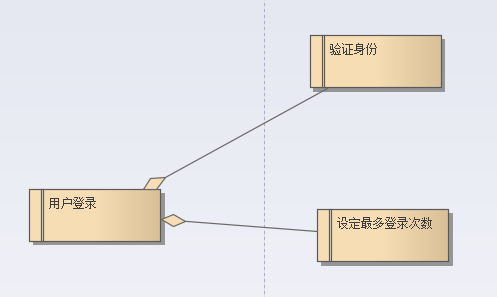

e.用户登录





f.功能性需求

将Project Browser中的对应包直接拖拽到操作区即可。

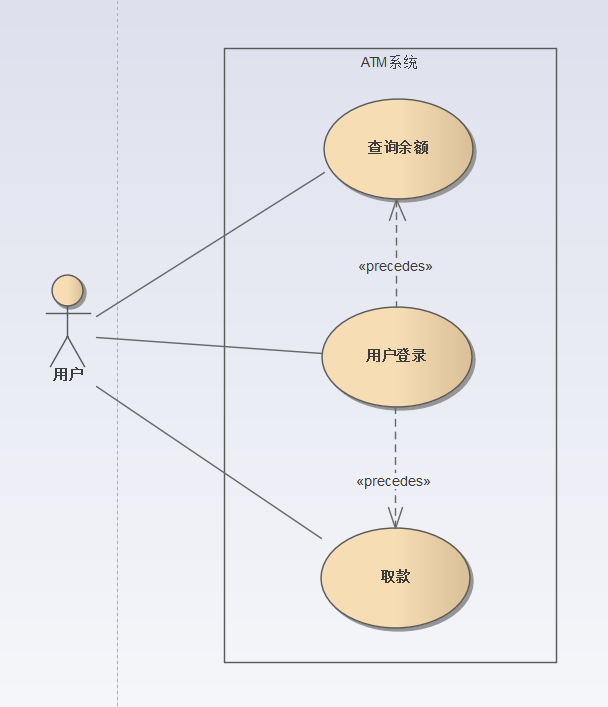

3.2.2 用例模型



 注意先后顺序，先用户登录，才能执行查询余额或取款。



3.2.3 行为模型

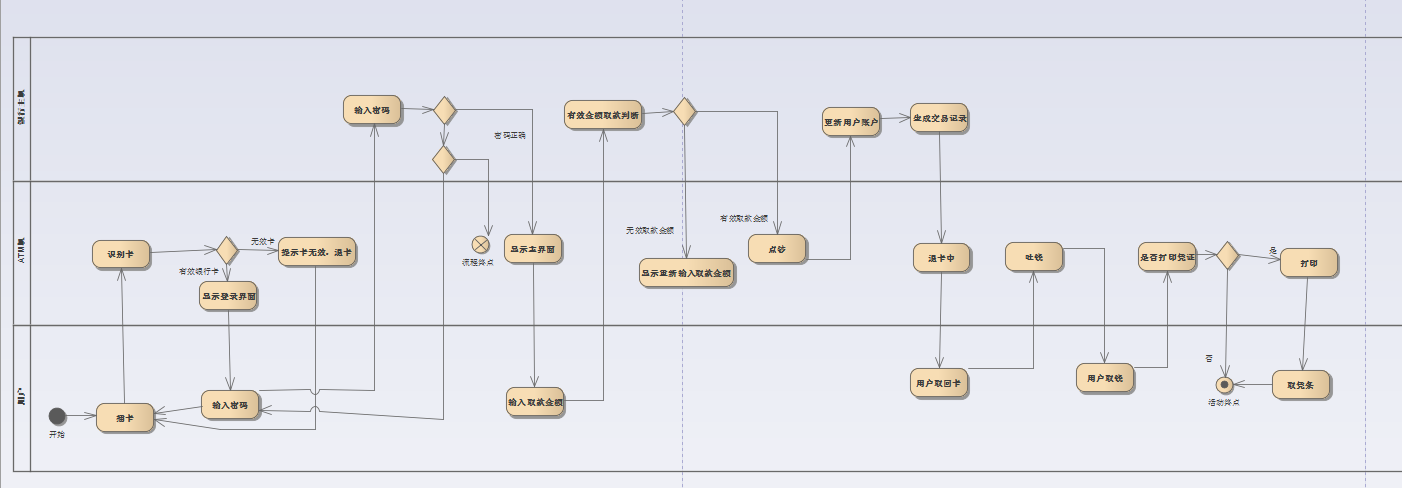

a.活动图





b.状态图

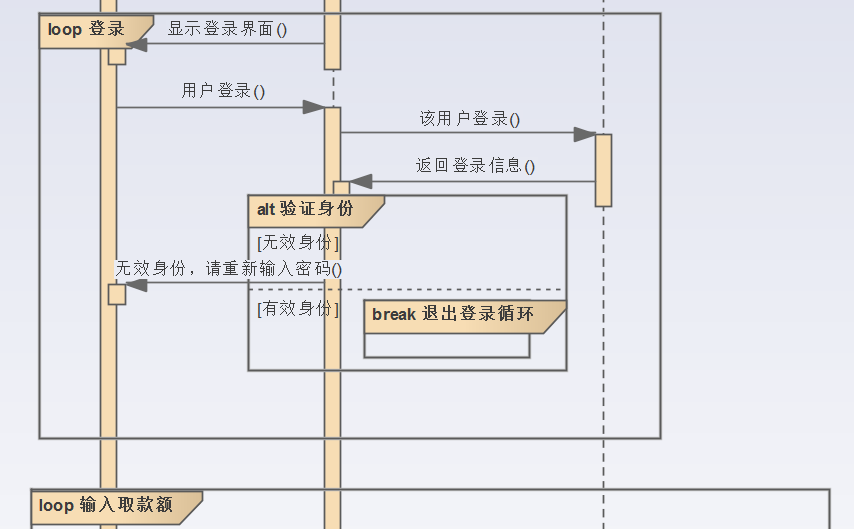

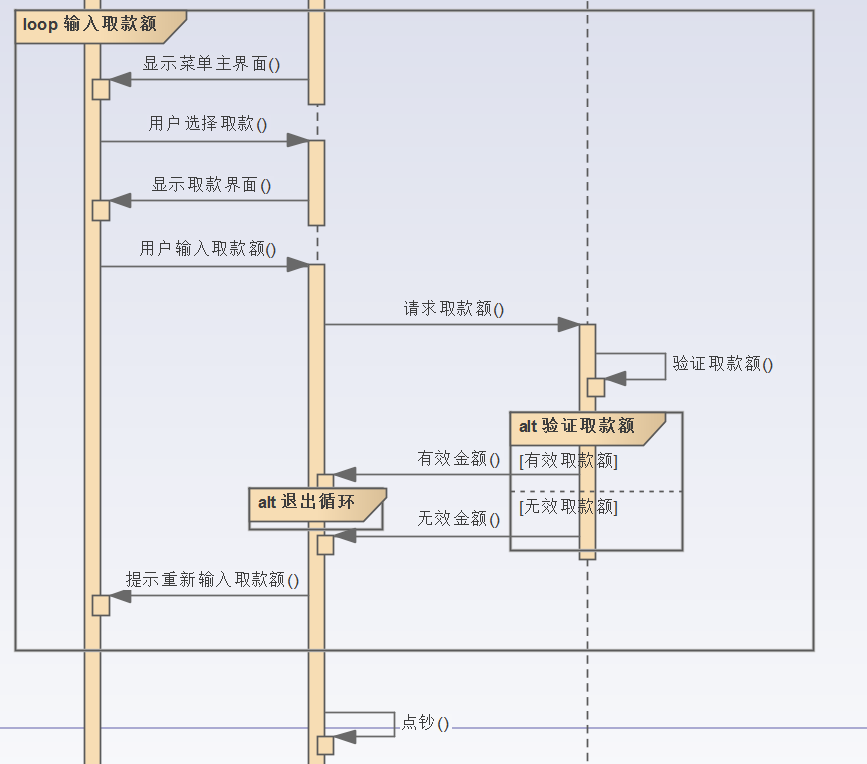

c.顺序图







四、思考题

通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON代码的相互转换，并给出网络链接及说明。

1. Acceleo是MDA（Model Driven Architecture：模型驱动体系结构）的一个代码自动生成工具，Acceleo能把模型转换为Java，C#，PHP等代码。Acceleo基于 Eclipse平台以及EMF（Eclipse模型框架），开放源代码，可以免费使用。
http://www.oschina.net/p/acceleo

2.Trufun UML 2008
http://www.trufun.net/new/product.html

3. Visual Paradigm Suite
http://www.visual-paradigm.com/download/

4.PyUML，PyUML 是一个 Eclipse 的插件,用来根据UML模型生成 Python 代码。
http://sourceforge.net/projects/eclipse-pyuml

5. Gaphor(GTK/GNOME)，基于Python的UML建模工具

http://en.wikipedia.org/wiki/Gaphor

6.BOUML，免费的UML建模工具
http://bouml.free.fr/

7.Umbrello_UML(KDE)
http://en.wikipedia.org/wiki/Umbrello_UML_Modeller



五、实验小结

      看了那么多学习通视频，终于有机会亲自动手试一试建模了，虽然还是有些懵，但是对于建模以及建模工具运用有了一定的了解，以前我总认为建模没啥大的意义，现在才明白建模的水太深，以及它的重要性之高，希望以后我能对建模有更深层次的理解。
