CH592 HAL_SLEEP逻辑讲解

我们以CH592的Peripheral例程为例来看下打开HAL_SLEEP之后的效果，进一步降低运行时功耗将DCDC一起打开：

在Peripheral例程中在预编译中添加宏HAL_SLEEP=1和DCDC_ENABLE=1,

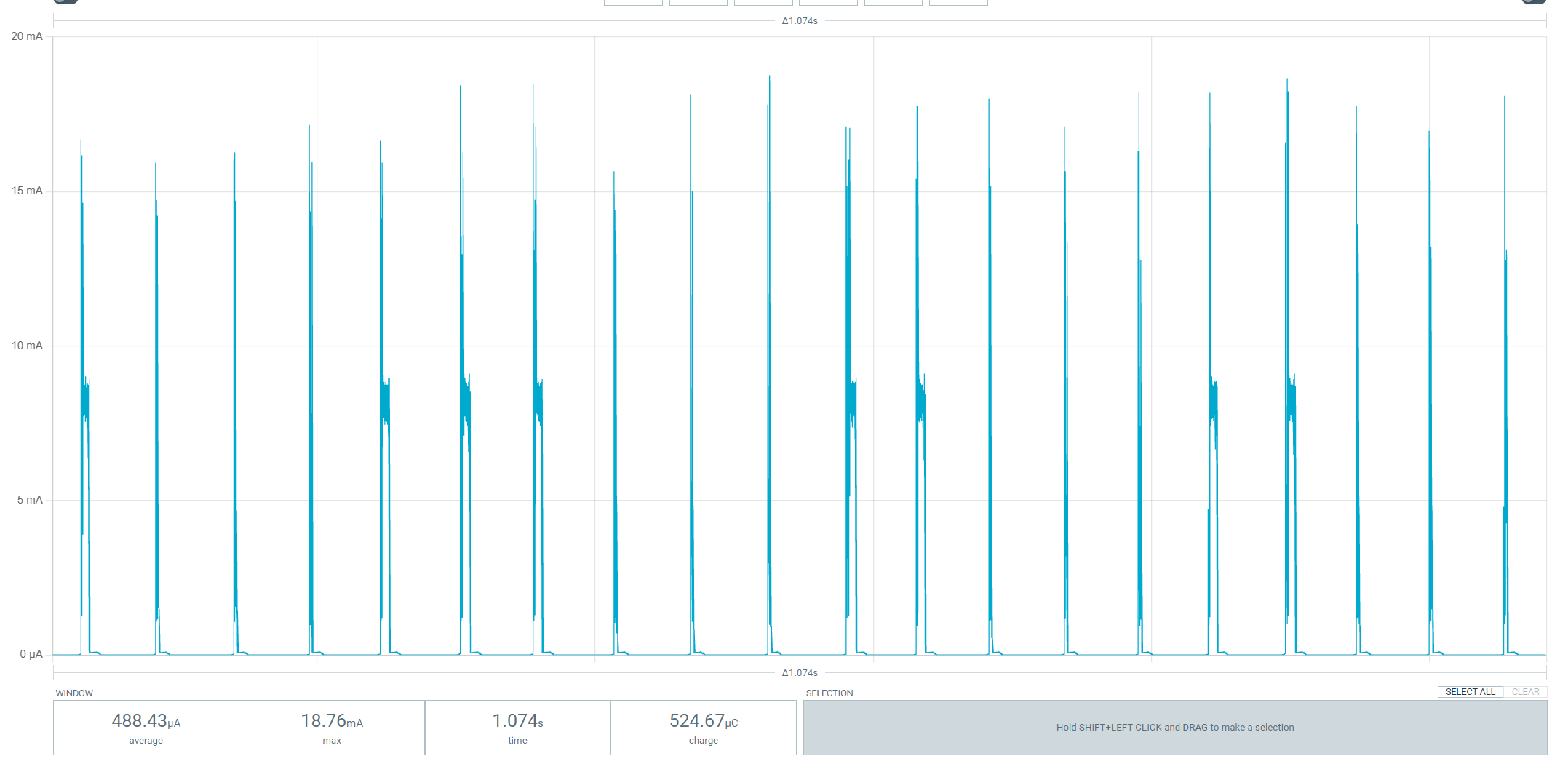

供电电压3.3v  广播间隔50ms  平均功耗488uA左右，

可以看到上面的功耗图中，有些时候唤醒后执行了较长时间，原因是开了接收扫描请求的功能，收到扫描请求后会有打印，我们将此功能关闭后测试

将此函数：GAP_SetParamValue(TGAP_ADV_SCAN_REQ_NOTIFY, ENABLE);频闭后测试：

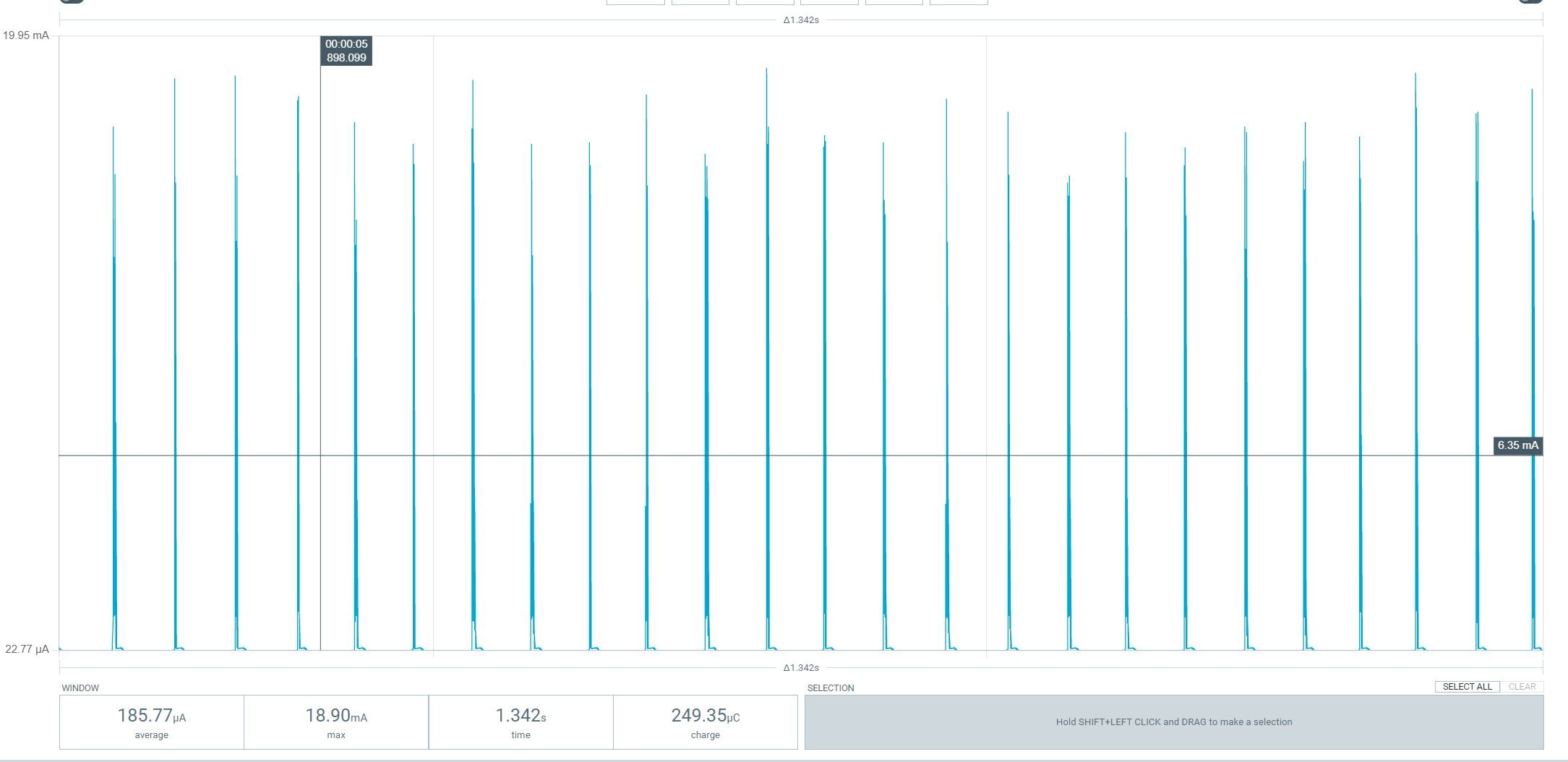

供电电压3.3v  广播间隔50ms  平均功耗194uA左右，

使能HAL_SLEEP之后实现的是动态低功耗，从功耗图可以看出，根据广播间隔50ms会唤醒一次，其余时间均处于休眠的低功耗状态，增加tmos任务后也会根据tmos任务的间隔进行动态休眠。
