rip路由配置静默路由

​路由分类：静态路由、动态路由

IGP  -- 内部网关协议 rip  igrp eigrp ospf isis

EGP -- 边界网关协议 bgp

常见的动态路由：rip、igrp、eigrp(cisco专有)、ospf、isis、bgp

Rip路由协议——最长子网掩码匹配原则

1.rip是一个动态路由协议



有类路由协议——不支持子网掩码划分，在路由宣告的时候只能宣告主类地址网段

无类路由协议——能够支持子网掩码划分。（现学）

rip不分区域

 eigrp、ospf、isis分区域



2.动态路由协议



链路状态路由协议：通过链路状态的算法，计算出网络详细拓扑信息，通过拓扑信息转发数据（例：ospf、isis）

距离矢量路由协议：基于距离矢量算法，距离根据度量来定义，方向 是根据吓一跳路由器定义的，路由器不知道目的具体地址，是相连路由器告知。（例：rip、eigrp、igrp、bgp）通过 传递路由表，学习（谣传）路由，可能产生环路问题。



         ripv2的环路问题解决方法
          　　水平分割：从一个接口上面学习到的路由信息，不再从这个接口发送出去；
                  最大跳数：16跳后将路由自动删除
                  毒性逆转：主动将环路路由修改为16跳（度量值），则该路由条目不再传递给邻居路由器；
                  触发更新：当路由发生变化的时候路由条目自动更新





3.路由更新



触发更新：当拓扑结构 发生变化，路由条目改变，触发路由表重新收敛

周期更新：定期将路由表推给相连的路由器，30s发送一次更新，通过组播报文进行路由更新，组播地址为224.0.0.9。如果路由在180s内没有收到路由更新，路由将标记为16，表示不可达，rip路由协议度量值为跳数，最大路由可达为15。



4.重分布



不同的路由协议之间的路由时不能通信的，同一种路由协议，不同的区域，也要做重分布。



5.路由条目的传递方式

优先级（管理距离）：cisco120   华为110

度量值（cost开销）：跳数（与宽带无关）

 我们可以通过偏移列表offset-list，来手动指定跳数；GNS3可以做。



6.实验拓扑图

三台路由器AR1   g0/0/0 ip 12.1.1.1/24   g0/0/1  13.1.1.1/24   loopback0  1.1.1.1/32

                  AR2   g0/0/0 ip 12.1.1.2/24   g0/0/1  23.1.1.2/24   loopback0  2.2.2.2/32

                  AR3  g0/0/0 ip 13.1.1.3/24   g0/0/1  23.1.1.3/24   loopback0  3.3.3.3/32

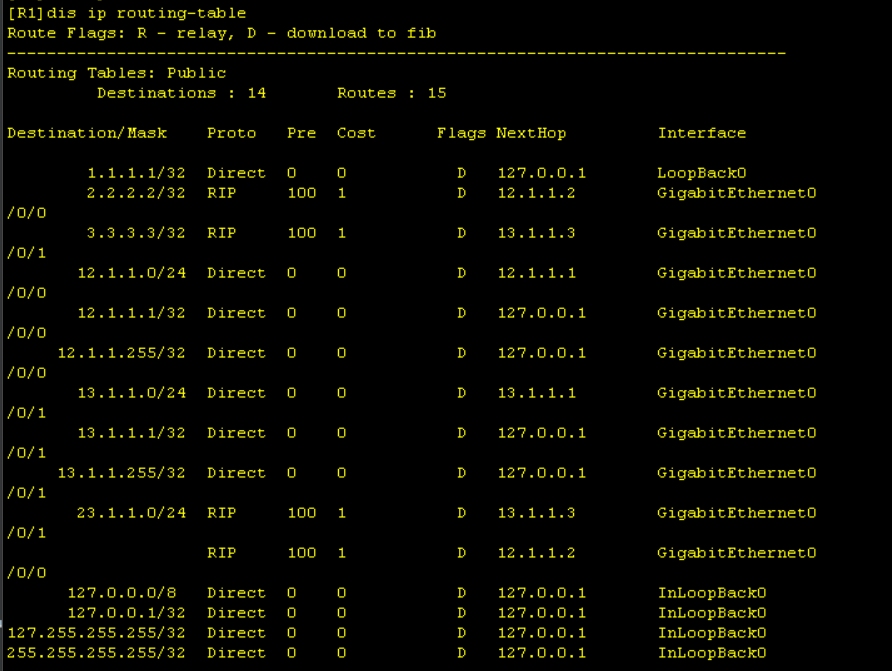

R1路由器配置静默路由

R1\R2\R3配置rip协议

[R1-rip-1]dis this
[V200R003C00]
#
rip 1
 undo summary
 version 2
 network 1.0.0.0
 network 12.0.0.0
 network 13.0.0.0
#
return

[R2-rip-1]dis this
[V200R003C00]
#
rip 1
 undo summary
 version 2
 network 2.0.0.0
 network 12.0.0.0
 network 23.0.0.0
#
return

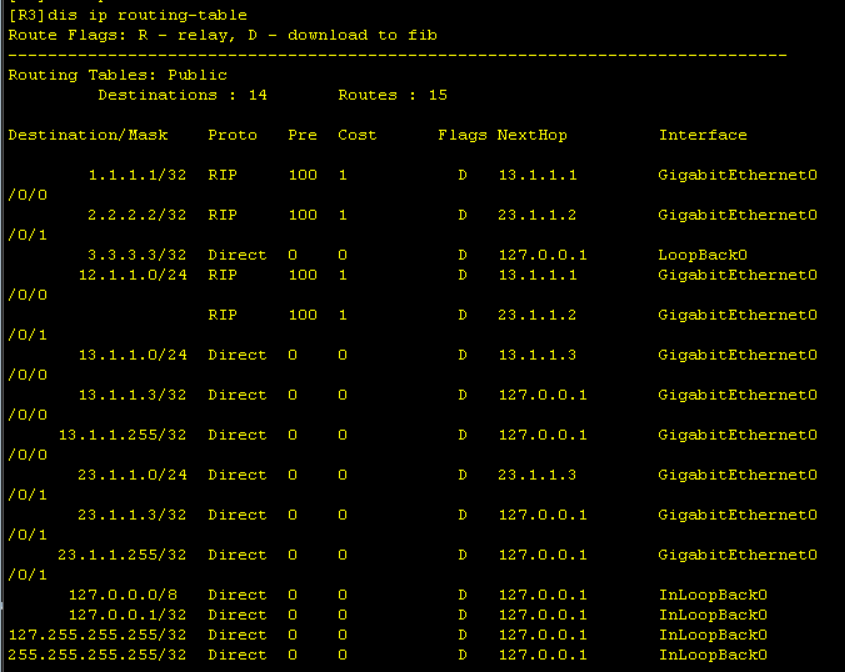

[R3-rip-1]dis this
[V200R003C00]
#
rip 1
 undo summary
 version 2
 network 3.0.0.0
 network 13.0.0.0
 network 23.0.0.0
#
return





R1配置静默路由

silent-interface GigabitEthernet0/0/0
silent-interface GigabitEthernet0/0/1
