无稳态振荡电路

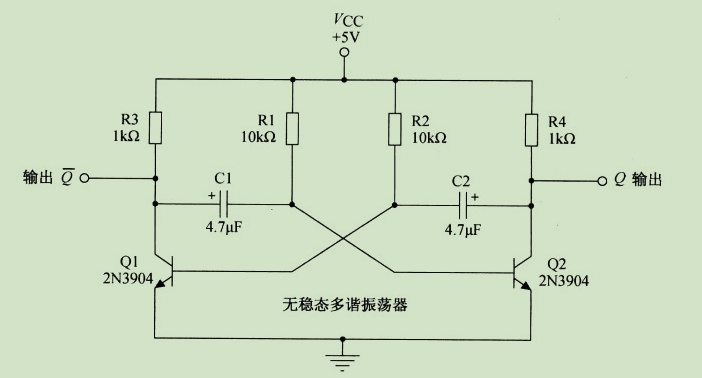

1，无稳态电路原理图如下；





2，搭环境，示波器监控两个三极管的基极。Q1基极为绿色波形；Q2基极为黄色波形；

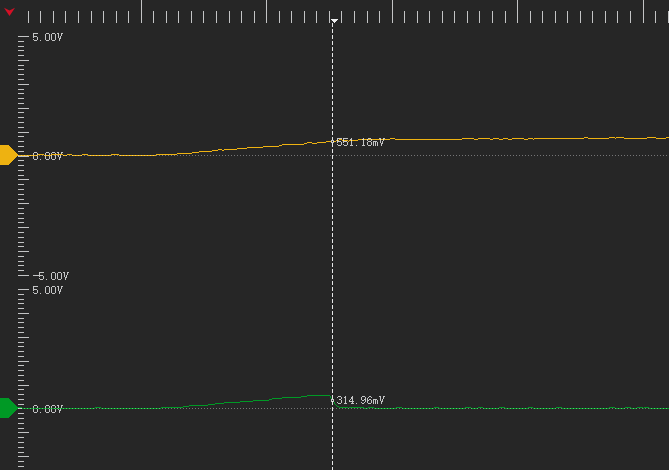

2.1 上电后，两个三极管B级电压均从0开始升高，Q2基极先达到0.7V，Q2导通。Q1的B极变为0V，Q1截止。

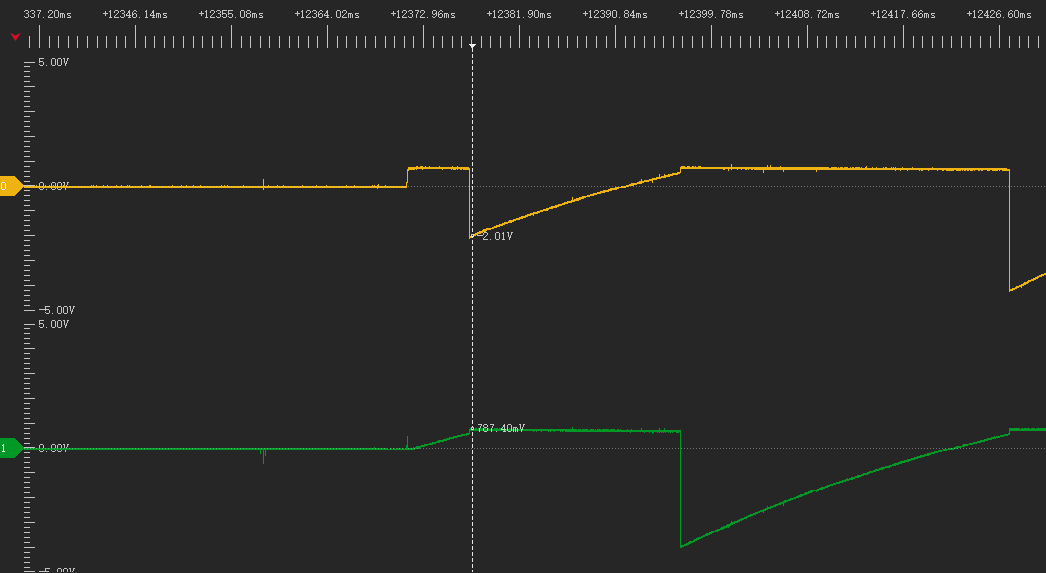

2.2 由于+5V电源通过R2连接到Q1的基极，从0V开始逐渐升高，到0.7V导通。电解电容C1的正极从+2.7V（开始并未充满5V）变为0V。由于电容的压差不能突变，C1的负极从0.7V变为-2V。

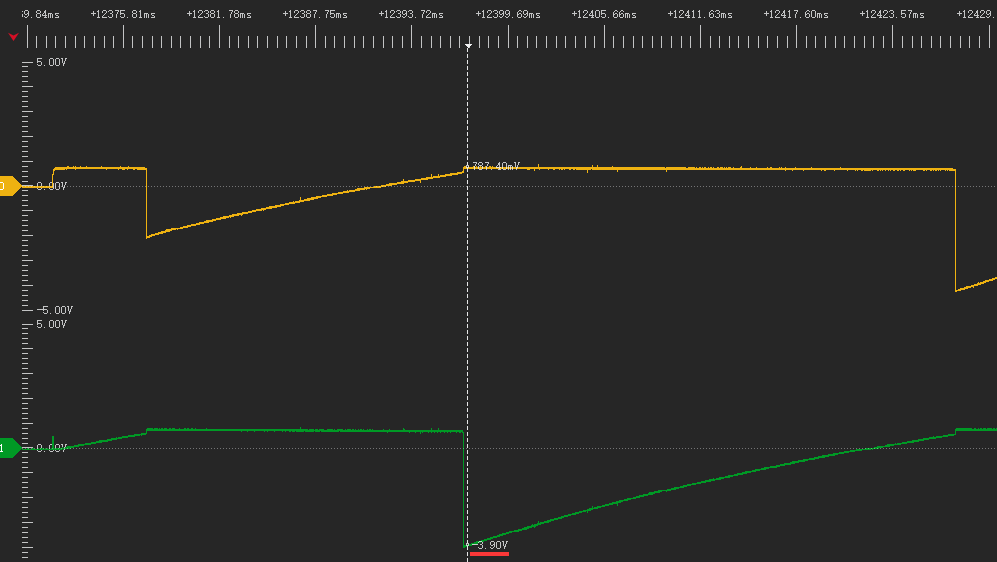

2.3 同理，+5V电源通过R1连接到Q2的基极，升高到0.7V再次导通，C2的正极变为0V。C2的负极为-3.9V。（说明C2充电正极为+4.6V）

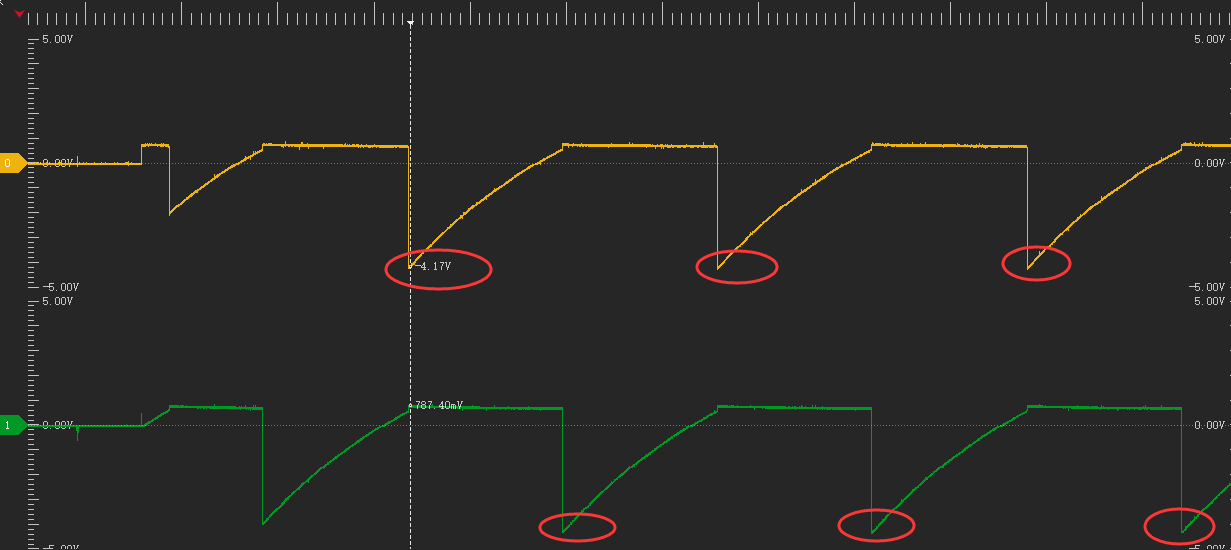

 2.4 后续两个三极管轮流导通。电容电压均为-4.3V左右。电容正极从+5V变为0V。





 3，从输出端示波器监控来看。Q2集电极输出为黄色波形；Q1集电极输出为绿色波形。

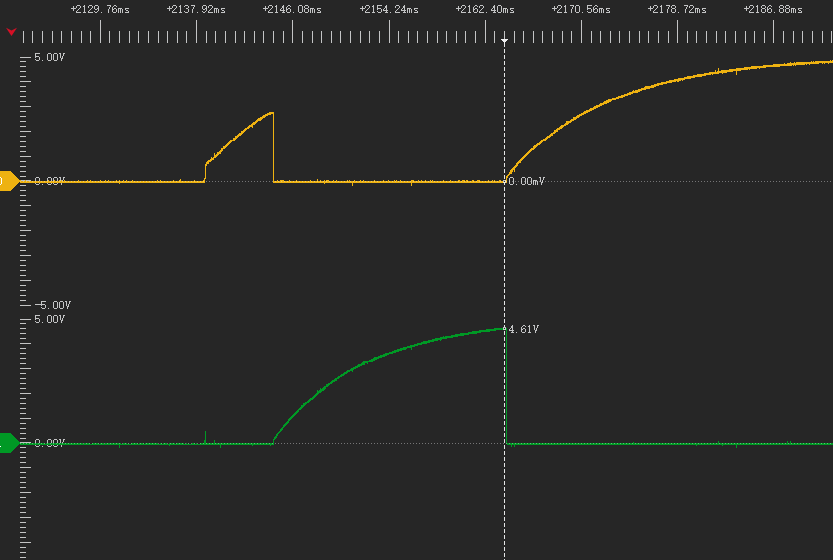

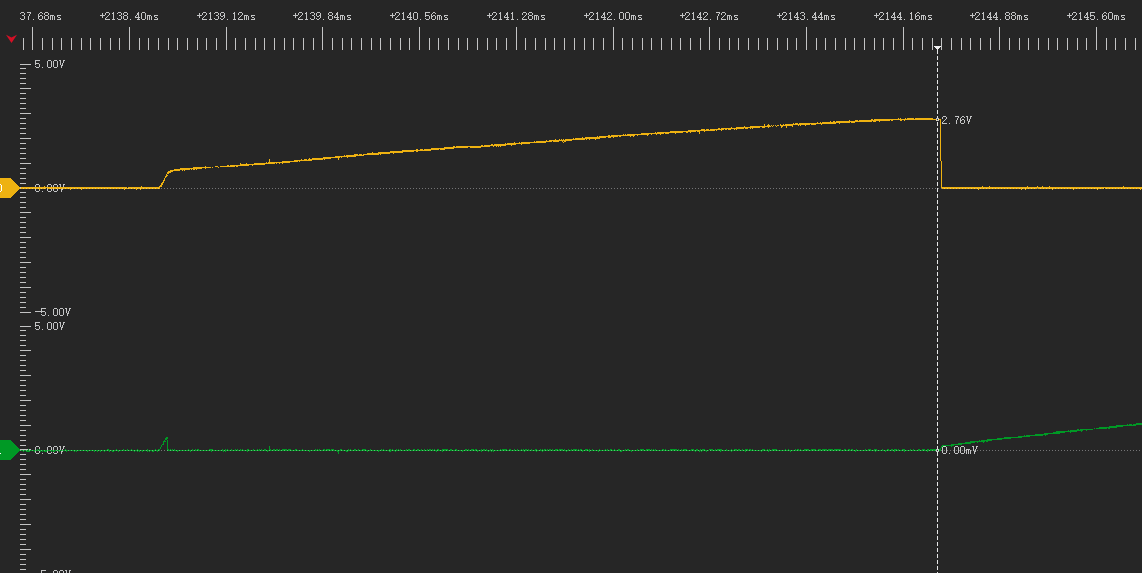

3.1 初始上电后，电容正极和三极管基极一起升高，C2的正极持续充电。C2的正极电压为2.76V时刻，因Q2导通对地短路，降到0V。





 3.2 C1正极升高到4.6V，此时Q1的基极升高到0.7V导通。C1正极变为0V，负极变为-4V左右。Q2截止。C2开始充电。

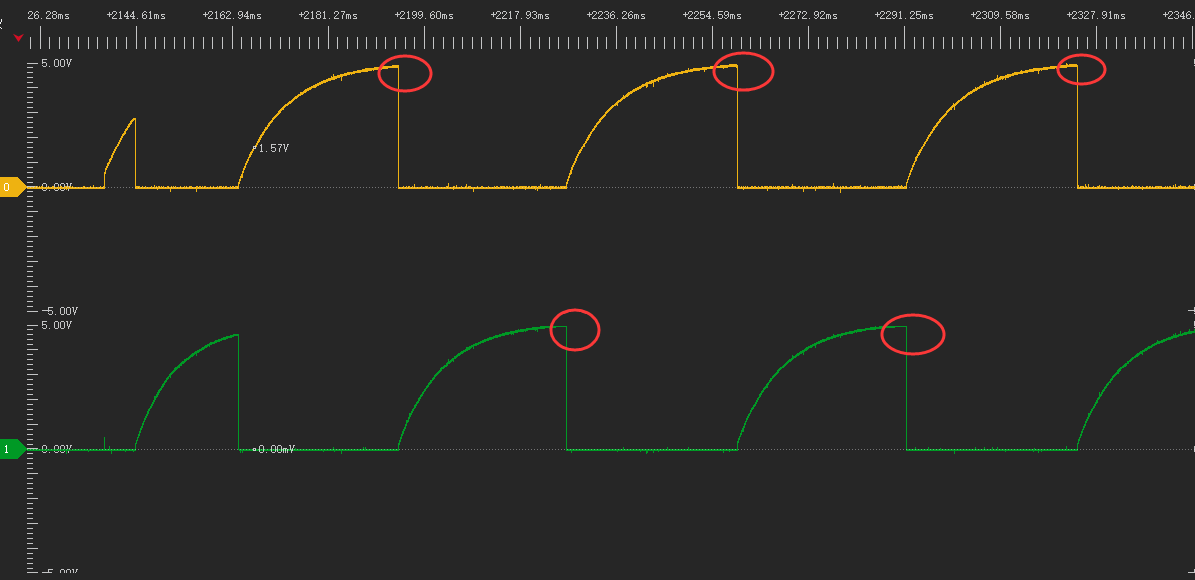

 3.3 后续轮流输出接近5V电源电压。呈方波波形。

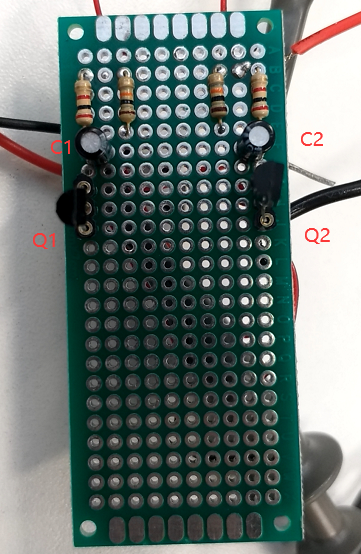

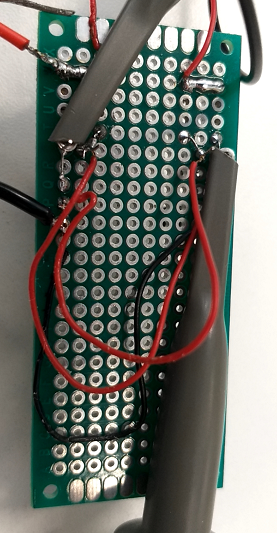

 4. 实物图：
