RocketMQ高可用架构与Dledger协议解析

RocketMQ高可用架构与Dledger协议解析

1. 一段话总结

本文围绕RocketMQ 集群高级特性展开，重点介绍了基于Raft 协议实现的Dledger 文件一致性协议（解决分布式数据一致性问题，含选举、日志同步两阶段，涉及 Leader/Follower/Candidate 三种节点状态）、RocketMQ 5.X 新增的Controller 机制（分离选举与日志同步，降低 IO 负担，复用原生 CommitLog）、BrokerContainer 容器式运行机制（一个进程承载多个 Broker，提升资源利用率），并提及 5.X 版本的Proxy 组件（兼容多语言客户端），整体体现了 RocketMQ 向云原生方向的演进。

2. 思维导图

image-20250918141837448

3. 详细总结

一、Dledger 文件一致性协议

Dledger 是 RocketMQ 用于解决分布式数据一致性的核心协议，基于 Raft 协议实现，主要应对主从集群之外的 “自主选主” 场景，以下为具体拆解：

1. Dledger 高可用集群下的消息一致性问题

  • 核心定义：数据写入集群某节点后，要保证任意节点可读取，即 “分布式数据一致性”。

  • 一致性算法分类：

    算法类型 代表技术 适用场景
    弱一致性算法 DNS 系统、Gossip 协议 Fabric 区块链、Cassandra、Redis Cluster、Consul
    强一致性算法 Basic-Paxos、Multi-Paxos（含 Raft 系列）、ZAB RocketMQ Dledger、Nacos JRaft、Kafka Kraft、Zookeeper

    弱一致性算法允许某些时候数据的不一致，只要保证最终一致性即可。强一致性算法降低可用性，保障任何时刻所有节点数据一致。

2. Raft 协议的基本流程

动画演示raft算法的工作原理：https://thesecretlivesofdata.com/raft/

Raft 协议通过 “选举” 和 “日志同步” 两阶段解决一致性问题，核心逻辑如下：

image-20250918231431862

  • 核心概念：

    • Log 日志：节点存储的操作日志，每条为 Entry（含 Command/term/idx）；
    • State Machine 状态机：Entry 最终落地的载体，需保证所有节点 Entry 顺序一致（非 “不丢失”）。

  • 两阶段工作流程：

    1. Election 选举阶段：
      • 所有节点启动为Follower，等待 Leader 心跳；
      • 若超过150ms-300ms 随机 Election Timeout，Follower 转为Candidate，发起投票（投自己一票）；
      • Candidate 收到超过集群一半节点的投票后，转为Leader，并发送心跳确认地位；
      • 其他节点接收心跳后，转为 Follower。
    2. Log Replication 日志同步阶段：
      • Leader 接收客户端请求，生成 Entry 并同步到所有 Follower；
      • Follower 将 Entry 存入本地 Log（uncommited 状态）；
      • 当多数节点确认存储 Entry后，Leader 标记 Entry 为 commited，并通知 Follower 提交到 State Machine。

  • 三种节点状态：

    节点状态 核心职责 状态切换触发条件
    Leader 1. 多数派选举产生；2. 发送心跳；3. 响应客户端请求；4. 同步操作日志 Candidate 获多数投票
    Follower 1. 参与选举投票；2. 同步 Leader 数据；3. 接收心跳 启动时默认；接收 Leader 心跳；Candidate 未获多数投票
    Candidate 发起投票，竞选 Leader Follower 超时未收 Leader 心跳

  • 防脑裂机制：引入Term 任期，每个任期以选举开始，同一任期最多 1 个 Leader；若节点发现更高 Term，立即更新自身 Term 并转为 Follower（回滚自身数据，匹配新leader的数据）。

  • CAP 取舍：优先保证CP（一致性 + 分区容错性），放弃 A（可用性），与 Eureka（保证 AP）形成对比。

发生脑裂，如：存在ABCDE四个节点，A为主节点，发生网络分区，
1.AB互通，写入主节点A的数据同步到B，发现同步的节点数未超过一半，所以一直都是uncommitted。
2.CDE无法联系到主节点A，重新选举C为主节点，且任期term+1，因为超过半数节点所以C写入的指令最终可以committed。
3.网络分区恢复后，原主节点A发现新主节点C的term比自己高，于是回滚数据，认C做老大。

3. Raft 协议的基础实现机制拆解

image-20250918233626328

  • 数据结构：

    数据类型 所属节点 核心内容
    公共数据 所有节点 1. currentTerm：当前任期；2. votedFor：当前任期投票对象；3. log []：日志条目（含 Command/term/idx）；4. commitIndex：已提交 Entry 的索引；5. lastApplied：已执行 Entry 的索引（lastApplied≤commitIndex）
    Leader 特有数据 Leader 节点 1. nextIndex []：每个 Follower 的同步进度；2. matchIndex []：每个 Follower 的复制进度（等待Follower 确认中）

  • 核心 RPC 请求：

    RPC 类型 发起方 核心参数 响应参数
    投票请求 Candidate term（当前任期）、candidateId（候选人 ID）、lastLogIndex/lastLogTerm（候选人最后日志信息） term（当前任期）、voteGranted（是否支持）
    心跳 / 日志同步请求 Leader term（Leader 任期）、leaderId（Leader ID）、entries []（日志条目，心跳为空）、leaderCommit（Leader 已提交索引） term（当前任期）、success（是否成功）
4. RocketMQ 中的 Raft 实现

RocketMQ 基于 Dledger 框架实现 Raft，核心代码分布如下：

  • 1. 节点基础状态（MemberState 类）：
    • 核心字段：selfId（节点 ID）、role（节点角色）、leaderId（当前 Leader ID）、currTerm（当前任期）、currVoteFor（当前任期投票对象）、ledgerEndIndex/ledgerEndTerm（最后一条 Entry 的索引 / 任期）。
  • 2. Leader 同步进度管理（DLedgerEntryPusher 类）：
    • dispatcherMap：记录每个 Follower 的同步状态，对应 Raft 的 nextIndex []；
    • pendingMap：记录待确认的消息，对应 Raft 的 matchIndex []。
  • 3. LogEntry 设计（DLedgerEntry 类）：
    • 核心字段：index（索引）、term（任期）、body（消息体，对应 RocketMQ 的 CommitLog）；
    • 特殊说明：Dledger 集群的 CommitLog 为DLedgerCommitLog（子类），与主从集群的 CommitLog 不通用，无法直接迁移。
  • 4. 状态机（StateMachine 接口）：
    • 核心逻辑：定义 Entry 提交操作，记录 lastAppliedIndex（封装于 StateMachineCaller）和 CommitIndex；
    • 执行流程：onCommited 方法封装提交任务，放入队列排队执行，具体逻辑由 RocketMQ 实现。
  • 5. RPC 请求（protocol 包）：
    • 核心请求 / 响应类：VoteRequest/VoteResponse（投票）、PushEntryRequest/PushEntryResponse（日志同步）、HeartBeatRequest/HeartBeatResponse（心跳）等。

二、主从节点切换的高可用集群

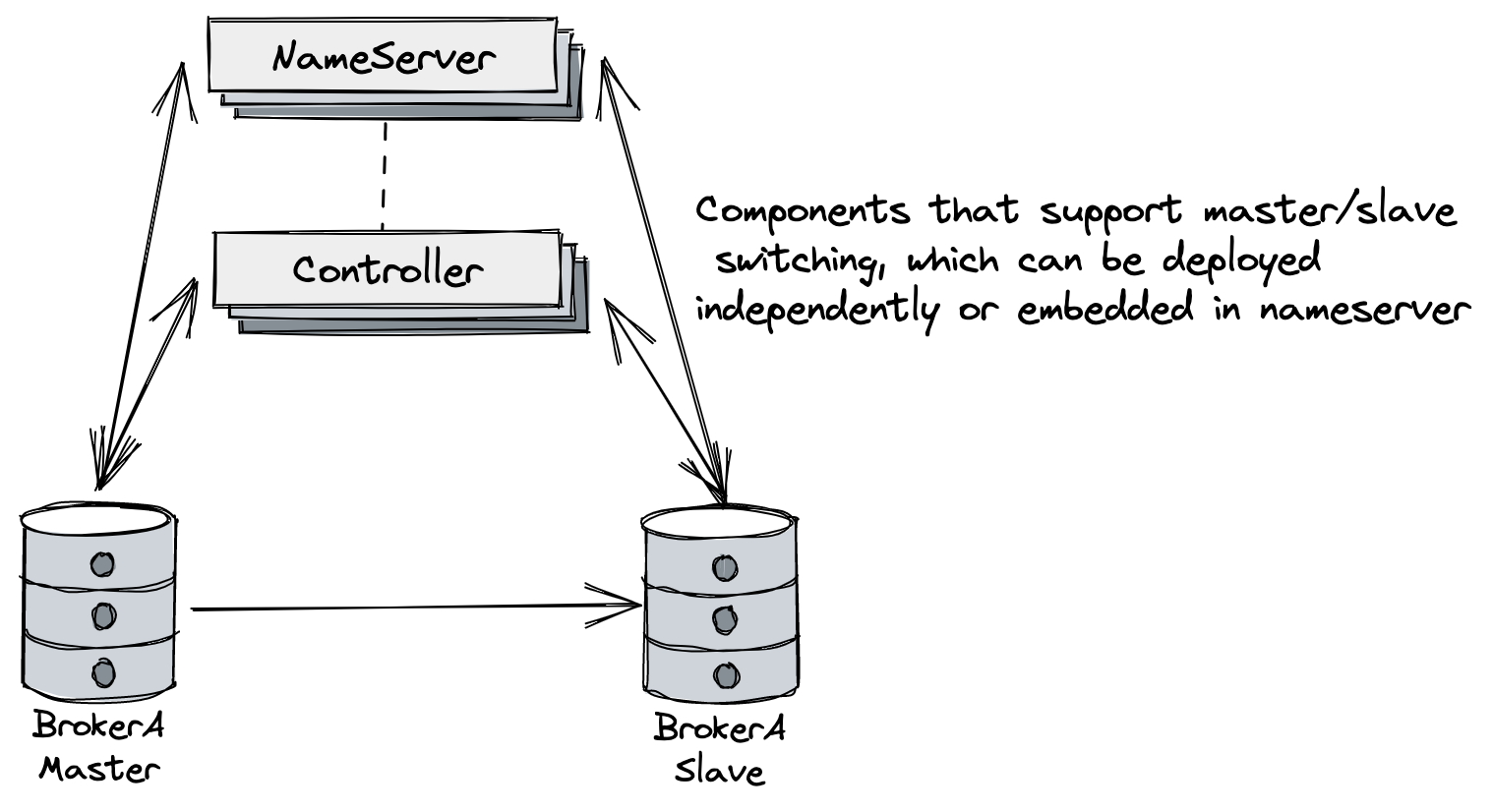

为解决 Dledger 集群 “日志体积大、IO 负担重” 的问题，RocketMQ 5.X 新增Controller 机制，核心设计如下：

  • 核心目标：复用 Raft 选举的高可用特性，同时使用 RocketMQ 原生 CommitLog（避免 Dledger 日志膨胀）。
  • 部署方式：支持独立部署或嵌入 NameServer 部署，具体参考官网文档（https://rocketmq.apache.org/zh/docs/deploymentOperations/03autofailover）。
  • 设计思路：分离 “选举” 与 “日志同步”，选举由 Controller 负责，日志同步沿用原生主从同步逻辑，降低 IO 开销。


三、RocketMQ 的 BrokerContainer 容器式运行机制

针对 4.X 版本 “资源利用率低” 的痛点，5.X 推出 BrokerContainer，具体改进如下：

  • 4.X 版本痛点：一个进程对应一个 Broker，主从负载不均（Master 繁忙、Slave 仅备援），服务器资源浪费。
  • 5.X 改进核心：一个 BrokerContainer 进程可承载多个 Broker（支持 Master/Slave/DledgerBroker 混合），实现节点对等部署，提升资源利用率。
  • 部署与配置：
    1. 启动脚本：bin/mqbrokercontainer -c broker-container.conf（-c 指定配置文件）；
    2. 核心配置参数（表格 5）：
      配置参数 作用 示例值
      listenPort 接收 mqadmin 命令的端口 10811
      namesrvAddr 指定 NameServer 地址 worker1:9876;worker2:9876;worker3:9876
      fetchNamesrvAddrByAddressServer 是否自动获取 NameServer 地址 false
      brokerConfigPaths 指定添加到 Container 的多个 Broker 配置路径，用 “:” 分隔 /app/rocketmq/conf/2m-2s-async/broker-b-s.properties:/app/rocketmq/conf/2m-2s-async/broker-a.properties
  • 扩展能力：支持通过 mqadmin 工具动态添加 / 移除 Broker（无需重启 Container）。

四、RocketMQ 的集群架构总结

RocketMQ 5.X 版本（2022 年 9 月推出）向云原生方向大幅演进，核心升级包括：

  1. 高可用增强：新增 Controller 机制，优化主从切换与日志同步效率；
  2. 资源利用率提升：推出 BrokerContainer，实现单进程多 Broker 部署；
  3. 多语言兼容：新增Proxy 组件，支持多语言客户端（Java 客户端可省略），部署参考官网（https://rocketmq.apache.org/zh/docs/quickStart/01quickstart）；
  4. 架构灵活性：Controller、Proxy 支持与 Broker 组合部署或独立部署，适配不同场景需求。

4. 关键问题

问题 1：RocketMQ 的 Dledger 协议如何解决分布式数据一致性问题？其核心依赖的 Raft 协议有哪些关键设计？

答案：Dledger 通过集成 Raft 协议解决分布式数据一致性问题，核心逻辑如下：

  1. 一致性问题拆解：Dledger 针对服务宕机、网络抖动、网速差异、快速响应四大挑战，采用强一致性的 Raft 协议，保证集群内日志 Entry 顺序一致；
  2. Raft 协议关键设计：
    • 两阶段机制：通过 “Election 选举”（多数派产生 Leader，避免脑裂）和 “Log Replication 日志同步”（多数节点确认后提交 Entry，保证一致性）实现核心流程；
    • Term 任期：每个任期仅允许 1 个 Leader，节点发现更高 Term 时自动降级，防止脑裂；
    • 节点状态分工：Leader 响应请求 + 同步日志、Follower 投票 + 同步数据、Candidate 竞选 Leader，明确角色职责；
    • 多数派确认：选举和日志提交均需 “超过集群一半节点” 确认，保证分区容错性。

问题 2：RocketMQ 5.X 版本为何引入 Controller 机制和 BrokerContainer？两者分别解决了此前版本的哪些痛点？

答案：两者均为解决 4.X 及 Dledger 集群的核心痛点而设计，具体如下：

  1. Controller 机制：
    • 解决痛点：Dledger 集群将 “选举” 与 “日志同步” 绑定，导致日志体积膨胀（非原生 CommitLog），增加写 IO 负担；
    • 设计目标：分离 Raft 选举（保证高可用）与日志同步（复用 RocketMQ 原生 CommitLog），降低 IO 开销，同时保留自主选主能力。
  2. BrokerContainer：
    • 解决痛点：4.X 版本 “一个进程对应一个 Broker”，主从负载不均（Master 繁忙、Slave 仅备援），服务器 CPU、内存等资源利用率低；
    • 设计目标：一个进程承载多个 Broker（支持 Master/Slave/DledgerBroker 混合），通过对等部署提升资源利用率，且支持动态添加 / 移除 Broker。

问题 3：RocketMQ 中 Dledger 的 LogEntry 设计有何特殊之处？为何 Dledger 集群与主从集群的 CommitLog 无法直接迁移？

答案：Dledger 的 LogEntry 设计及 CommitLog 兼容性问题如下：

  1. LogEntry 设计特殊之处：
    • 核心类：io.openmessaging.storage.dledger.entry.DLedgerEntry，包含 index（Entry 索引）、term（所属任期）、body（消息体）等字段，其中 body 对应 RocketMQ 的日志数据；
    • 绑定 Raft 元数据：LogEntry 需携带 term 和 index，用于 Raft 协议的日志同步与顺序校验，这是原生 CommitLog（无 Raft 元数据）所不具备的。
  2. CommitLog 无法迁移的原因：
    • Dledger 集群使用DLedgerCommitLog（CommitLog 的子类），其日志结构包含 Raft 协议必需的 term、index 等元数据；
    • 主从集群使用原生 CommitLog，无上述 Raft 元数据，两者日志格式不兼容，因此无法直接迁移。
