电子电路

滤波器原理

总结

  1. 滤波器的本质:就是依照阻容感的频率响应来分压,把有用信号的能量尽可能多的分给高阻抗的器件。或者说无用信号的电流被高阻抗器件阻碍(断路)/被低阻抗器件短路,迫使它无法流入下一级系统,从而滤波。
  2. 电容隔直通交(交流电可以过去,直流电过不去),电感隔交通直

电容滤波器

以下拿高通滤波器举例,明白了高通滤波器,也就明白低通滤波器了

截止频率

  • 计算公式

\[x=\frac{1}{2\pi rc} (\Omega) \]

截止频率意义

  • 增益,可以看作是电路的放大倍数

    \[A=\frac{V_{out}}{v_{in}} \]

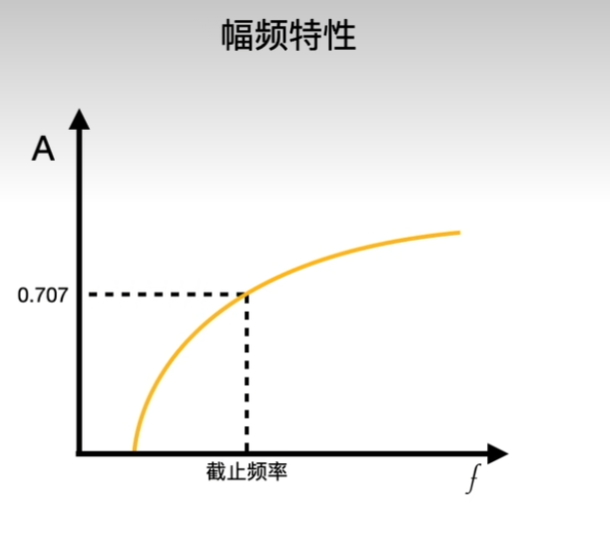

    当处于截止频率时,A=0.707,此时输出的电压强度只有输入的 70%

    大于截止频率,A 会上升的很快,低于则会下降的快

    image-20241014122557434

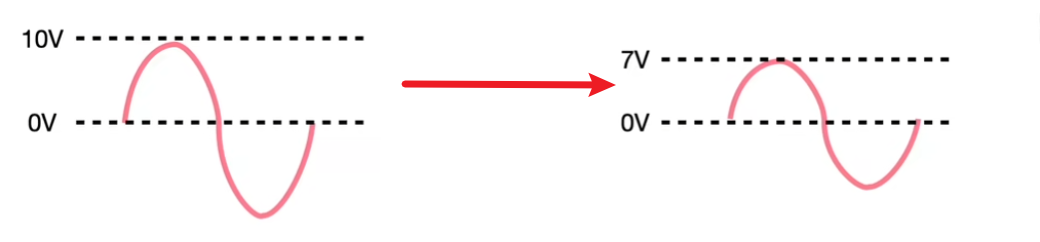

    比如输入 10v 会变成 7v

    image-20241014122701560

容抗

  • 定义:对电阻交流电的阻碍作用容抗

  • 计算公式

    \[x=\frac{1}{2\pi fc} (\Omega) \]

    例如:

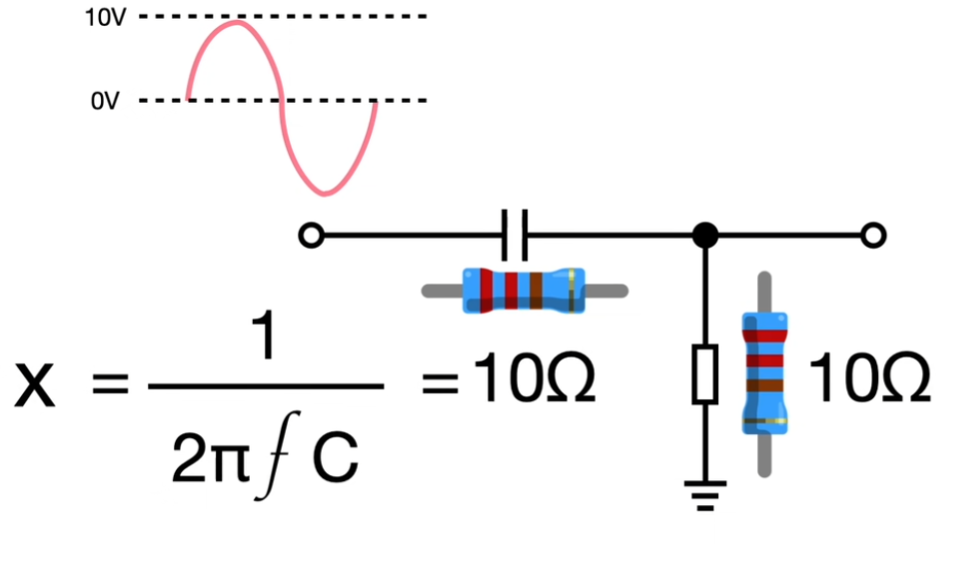

    一个高通滤波器,输入 10v 100HZ 交流电可求出其容抗为 10 欧姆

    image-20241014124041781

    于是右边输出的就是 5V 电压

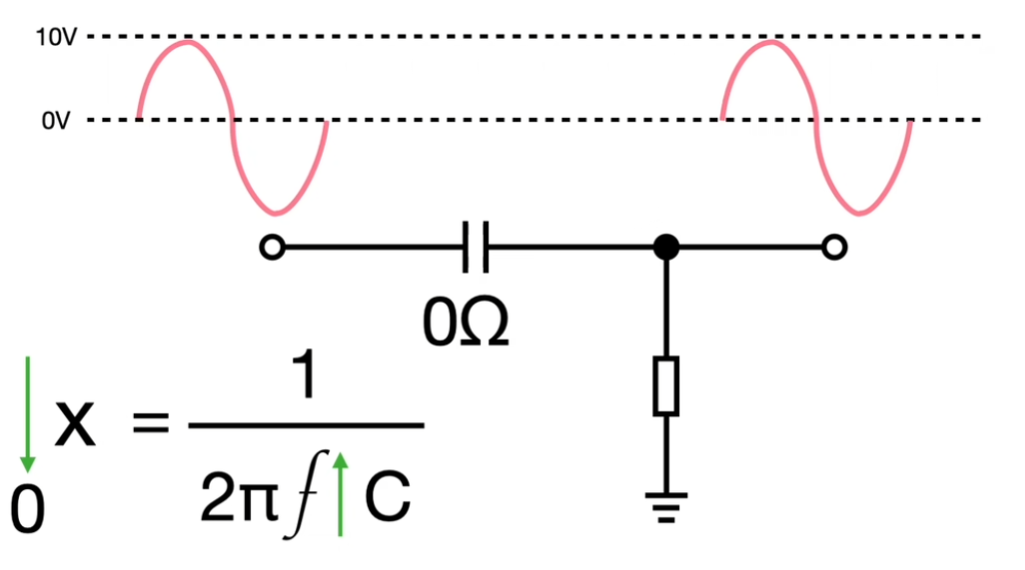

    若 f 无穷大,则 x 无穷小,此时输入和输出波形一致,没有阻碍作用

    image-20241014124414670

谐振

谐振频率(固有频率)

定义: 由阻抗的公式,当复阻抗为0时的频率f称为谐振频率,不同电路有不同的谐振频率

\[f=\frac{1}{2\pi\sqrt{LC}} \]

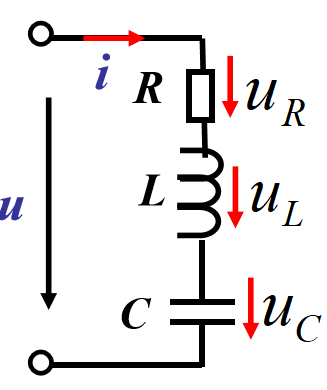

串联谐振

  • 当信号频率为谐振频率时,对于信号来说,电容和电感相当于通路

  • 当信号频率<谐振频率,信号可以通过电感,但是会被电容阻碍

  • 当信号频率>谐振频率,信号可以通过电容,但是会被电感阻碍

总之,只有当信号频率时谐振频率的时候,信号才能通过

特点:

  1. 筛选信号
  2. 低电压阐述高电压

image-20241019162924574

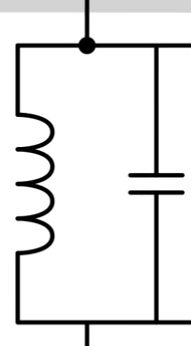

并联谐振

  • 当信号频率为谐振频率时,对于信号来说,这个并联电路阻抗很大,导致信号无法通过
  • 当信号频率>谐振频率时,信号会从电容通过
  • 当信号频率<谐振频率时,信号会从电感通过

总之,当信号频率是谐振频率时,信号无法通过

image-20241019175854543

特点:

  1. 去除信号
  2. 低电流产生高电流

二极管

钳位电路

钳位和限幅电路,别再傻傻分不清了_哔哩哔哩_bilibili

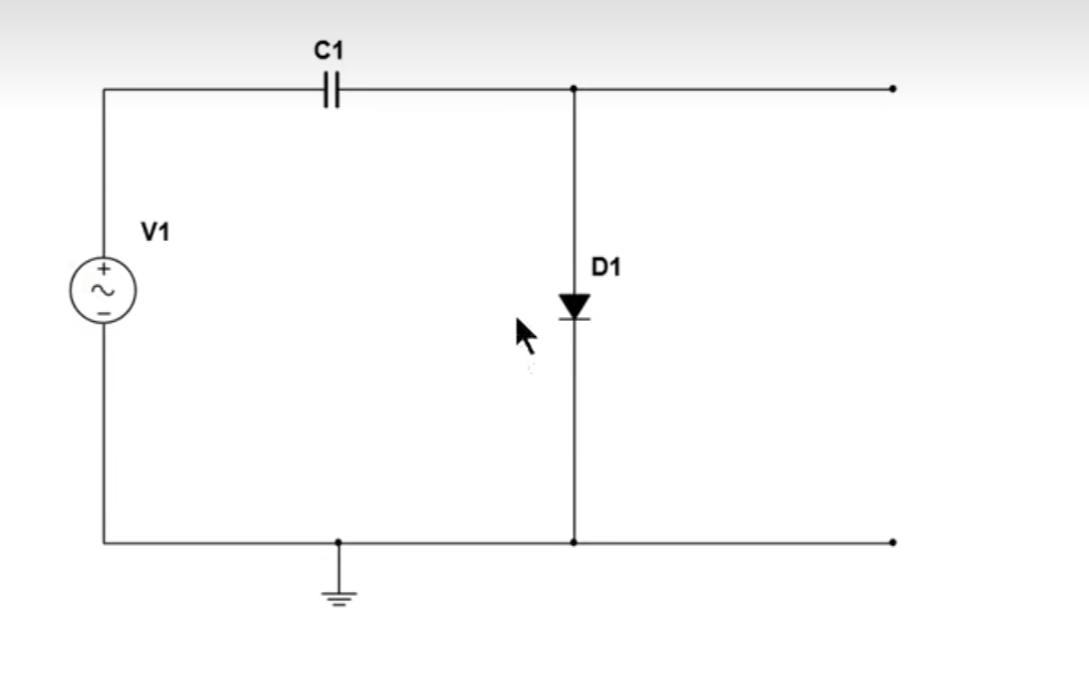

image-20241030095518223

假设是理想二极管

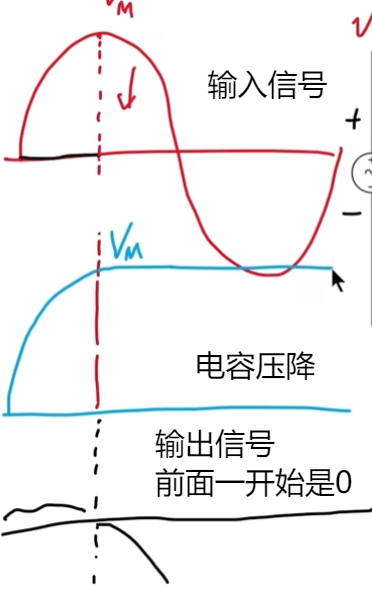

在第一个周期内

  • 一开始电压源给电容充电,二极管正向偏置,此时输出电压是0

  • 当输入电压达到峰值,电容开始放电,由于此时二极管反向偏置,导致电容两端的压降维持在峰值点.此时输出电压是V = 电压源电压 + 电容两端的压降 ,由于两者的电压极性相反,所以式子变成V = 电压源电压 - 电容两端的压降

  • 当输入电压下降时,输出电压V<0,此时输出电压会从0开始

image-20241030101435171

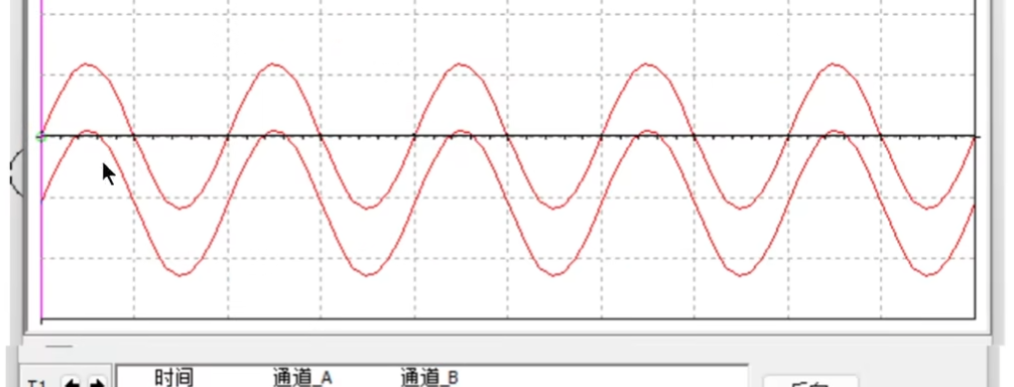

在后面的周期内

输出信号和输入信号的波形一致,但是向下平移了一个波峰

image-20241030100948957

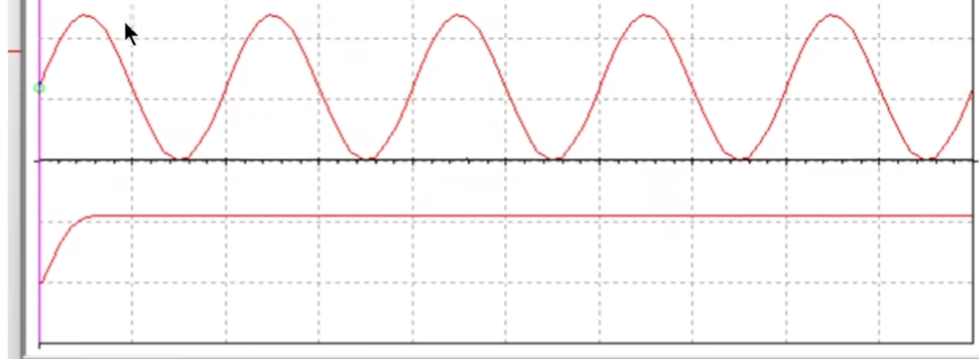

整个信号的输入过程

电容两端的压降一旦充电到峰值,在后面的时间就会维持峰值不变

image-20241030101139378

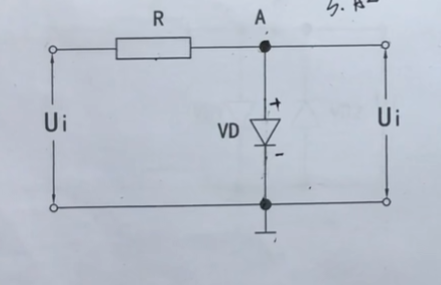

限幅电路

由一个二极管组成的单向限幅电路是怎样工作的_哔哩哔哩_bilibili

image-20241030101630391

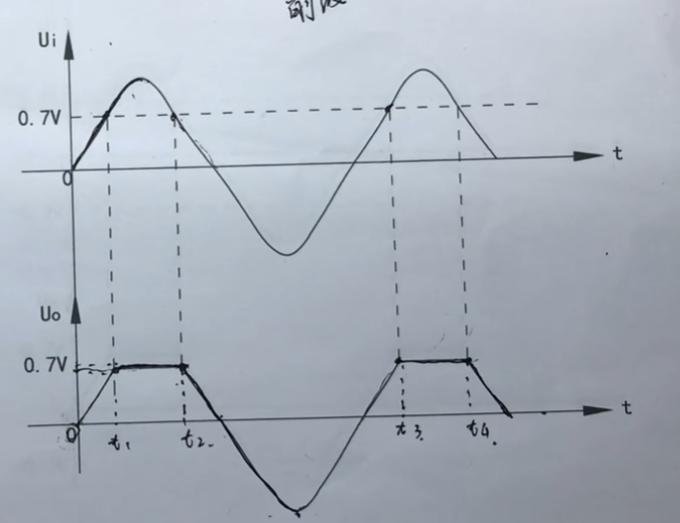

  • 一开始没导通(V < 0.7v),没有电流,电阻不分压,此时输出信号和输入信号波形一致

  • 导通后由二极管的伏安特性曲线可以看到 ,随着电流增加电压变化的慢,可以近似看作电压不变.

    所以二极管两端的电压看作被钳制在0.7V,此时输出信号就是0.7V

    根据弹幕上说这个东西是"恒压降模型的基本特性,可以理解为只要是恒压降模型它的电压最大值就是一定的,有限的 "


image-20241030101859711
