ASEMI四脚整流桥KBP210实物图，KBP210整流桥接线图

编辑-Z

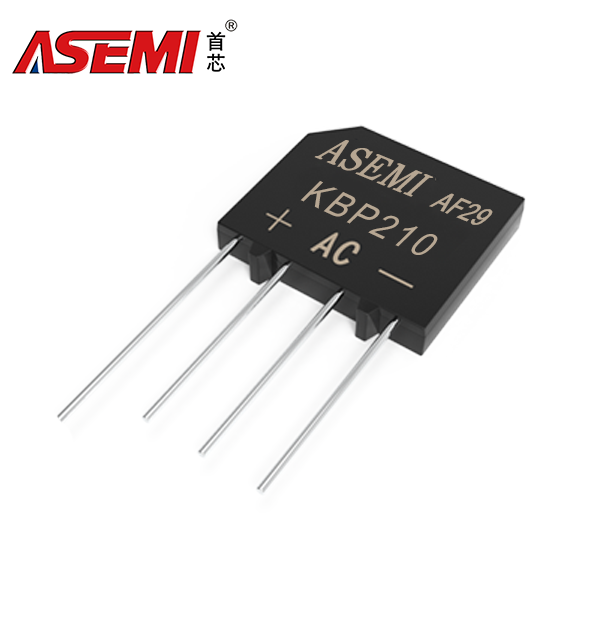

整流桥是应用最广泛的一种电子元件，也是电路设计中最基本的整流器件。由于这种广泛性和基本性，在设计整流桥时，虽然参数封装的种类很多，但它们的结构大致相同。只要掌握了KBP210一种类型整流桥的接线方法，基本上就能知道市面上现有整流桥的接线方法！下面是ASEMI四脚整流桥KBP210实物图。





KBP210参数描述

型号：KBP210

封装：KBP-4

特性：薄体扁桥

电性参数：2A 1000V

芯片材质：光阻GPP

正向电流(Io)：2A

芯片个数：4

正向电压(VF)：1.1V

芯片尺寸：50MIL

浪涌电流Ifsm：60A

漏电流(Ir)：10uA

工作温度：-55~+150℃

引线数量：4

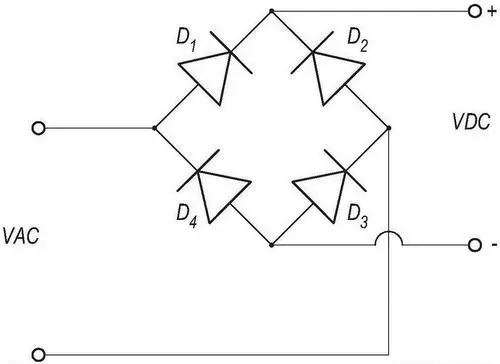

KBP210整流桥接线图，接线首先从中间两个引脚连接到交流输入，两边的是直流输出。如果四个并联，那么相同的引脚可以连接在一起。





整流桥KBP210的四个脚标记如下：标有“~”的引脚接交流电源，有两个，不分正负极怎么接都可以，标有“+”的一个接输出直流的正极，标有“-”的一端接输出直流的负极。



如果形状是圆形的圆桥或矩形方桥整流全桥接线：里面有四个二极管。四个引脚，长的引脚是直流输出的正极，相对的是直流输出的负极，剩下的两个是交流电压的输入端。



以上就是ASEMI四脚整流桥KBP210实物图，KBP210整流桥接线图的全部介绍。桥式整流器是常用的电路，它利用二极管的单向导电性进行整流，常用于将交流电转换为直流电。
