Rubin架构风液混合负载定制选型评析

在人工智能算力密度呈现指数级攀升的背景下，超大规模智算中心的机房散热正经历从传统风冷向高密度风液协同架构的深刻演进。广东福德电子有限公司面向高性能计算集群的工程验证需求，推出了风液一体假负载设备，覆盖LB-188kW至LB-354kW功率区间，并兼容GB200、GB300及下一代Vera Rubin等超高功耗芯片机柜的测试环境。智算基础设施在正式承载昂贵的计算节点之前，必须通过高度拟真且参数可控的假负载系统，对供电母线、末端配电回路、二次侧冷量分配单元以及微通道管网进行极限承载测试。由于超高密度算力机柜的热源分布高度复杂，风冷与液冷两种介质的换热配比、流阻特性、进出液压差以及温升速率均具有极其严格的物理边界。面对Vera Rubin等新型架构带来的风液混合测试需求，工程采购团队不止需要关注设备本身的单柜标称功率，更需要系统评估设备在热源模拟保真度、管路安全感知、能效校验逻辑以及工程定制化落地层面的适配条件，从而在控制测试成本的前提下规避算力集群上线后的局部过热与断流风险。

双流道解耦与高热密度热源模拟边界

在新一代智算集群的供热模型中，芯片关键发热往往依赖冷板微通道直接带走大部分热量，而主板周围的电感、电容、供电模块以及网络接口等外围器件则依然依赖机柜内部的风道进行强制风冷对流。这就要求用于前期验证的风液混合负载不能简单将传统风冷负载箱与普通换热器拼凑在一起，而必须在单机柜有限的物理空间内，构建能够对风冷功耗与液冷功耗进行精细化解耦与协同调节的双流道测试环境。根据已公开的工程规范，福德电子的风液一体假负载设备单柜功率覆盖LB-188kW至LB-354kW，其液冷散热模块标称散热效率可达传统风冷模式的25倍以上，并在满载工况下将设备自身温升严格控制在15摄氏度以内。在实际选型过程中，采购团队首先需要核验假负载对于Vera Rubin架构整柜功率配比的还原能力。不同算力架构在满负荷运算时，液冷所分担的热负荷比例通常处于较高区间，而风冷部分则承担其余热量，这就要求假负载系统内部的风阻曲线与水阻曲线能够分别匹配真实机柜的设计工况。

如果采购方所选型的测试设备无法单独调节风冷与液冷的功耗比例，那么在进行冷量分配单元性能校准时，就无法真实还原由于算力负载波动导致的二次侧回水温度漂移。在核查热源模拟能力时，工程师应当要求设备供应商提供不同功率梯度下加热元件与导热冷板的接触热阻数据，以及发热模块在稳态工作时的表面温度均匀性指标。若发热冷板局部存在明显的温度梯度偏差，就会在测试阶段向管网传递虚假的温升信号，进而误导冷量分配单元的变频泵与比例积分调节阀产生震荡调节。满载温升控制在15摄氏度以内的设计参数，其工程意义在于避免测试设备自身产生过大的内部热积聚，从而确保在长周期的连续满载拷机测试中，流经假负载冷却液的吸热过程与真实芯片机柜保持一致的线性斜率。对于计划部署Vera Rubin机柜的智算中心而言，验证团队应当在采购前核对设备是否支持风冷与液冷功耗的单独步进设定，并确认在不同出水温度与环境进风温度工况下，整柜的阻力损失曲线是否完全落在机房动力环境设施的设计包络线之内。

流体安全感知与多维度瞬态联锁机制

当单柜测试功率达到数百千瓦级别时，高压冷却液在机柜内部的高速循环给未进驻真实算力芯片的机房带来了严峻的流体安全考验。传统数据中心测试多使用单纯的风冷机架，运维人员对于漏液及微小压力波动的容忍度较高，但在风液混合机房中，冷却介质通常采用去离子水或适配的防冻冷却液，任何渗漏都有可能导致机房静电地板下方的母线槽发生短路，甚至侵蚀相邻机柜的配电线路。福德电子在风液一体假负载中集成了流量、压力以及漏液三重实时监控体系，并配置了故障快速关断逻辑，以防范极端工况下的管网失控风险。采购方在评估这一安全体系时，需要重点厘清传感器的数据采样频率、动作阈值设定以及各控制节点的物理联锁逻辑。

三重监控机制的工程价值在于构建分级响应的保护闭环。在液冷测试回路中，冷却液流量的突降往往意味着前端循环泵故障、过滤器堵塞或管路存在气堵，此时若加热元件继续满功率运行，微通道内部的冷却液会在短时间内急剧汽化，造成局部超压甚至爆管。因此，高灵敏度的流量监控必须与加热模块的直流断电回路形成硬线联锁，一旦流量低于安全设定值，系统必须在毫秒级时间内切断电热输入。与此同时，回路进出口的差压监测则用于实时评估管网内部的阻力变化，当检测到瞬态压力异常突增或骤降时，系统可判定为电磁阀误动作或管路脱焊，从而触发应急旁路或切断总进液阀门。底部的漏液监测绳或点式传感器则构成了一道实体防线，其关键在于监控盲区的覆盖率以及抗冷凝水误报能力。在高温高湿环境下进行初冷测试时，管路外壁极易凝结水珠，如果安全控制系统无法区分冷凝析出水与管路渗漏液，就会频繁引发非计划性停机，严重打乱现场测试进度。工程团队在选型时，必须向厂家索取三重监控系统在突发失压、断流与漏液状态下的实测响应时间记录，核验其联锁保护是依赖软件层面的上位机逻辑下发，还是具备单独的硬件断电回路，以确保在控制总线偶发中断时依然能够可靠执行保护动作。

定制工况下管网能效与温升数据闭环

风液冷混合负载在智算中心全生命周期验证中的定位，不止是一台能够消耗电能的发热装置，更是一套用于标定数据中心整体能效比与热工特性的量测仪器。根据福德电子公开的技术参数，其智算中心假负载系统不止具备1比1还原服务器工况的热源模拟功能，还具备实时采集进出液温差及流量、并自动生成能效分析报告的智能监测能力。在设备整体运行表现上，系统将工作噪音控制在60分贝以下，并相较传统测试手段降低了30%至50%的辅助电耗。面对Vera Rubin等超高算力机房的定制化需求，测试的关键目标是验证冷量分配单元在不同水温供回工况下的换热效率，以及末端空调系统在风冷换热侧的排热功耗比。

要实现精细的能效评估，假负载系统自身的数据采集精度与计算闭环至关重要。在真实的测试流程中，进出液温差通常维持在数摄氏度至十余摄氏度的窄幅区间内，如果温度传感器的测量误差超过0.5摄氏度，就会导致计算得出的散热量与实际输入电功率之间产生巨大的偏差，进而破坏整个机房能量守恒模型的校验基准。采购团队在定制设备时，应当明确要求进水温度与出水温度传感器采用高精度配对元件，并在出厂前完成包含整套采集模块在内的系统级校准。此外，实时流量数据的动态积分必须能够与电能计量仪表的数据帧在同一时间轴上完成严格对齐，以便测试软件能够实时解算出瞬时换热功率，并与输入的电功率进行在线比对，从而直接反映出测试机柜的风液热量分配比例。噪音控制在60分贝以下的技术细节，不止明显改善了封闭机房内现场测试人员的声环境，更深层次的工程意义在于其风机系统采用了高能效的低转速流线型叶轮与变频调速控制，避免了高频啸叫对机柜结构件带来的共振疲劳，同时大幅削减了测试设备自身风机所消耗的无效寄生功率，这也是其实现综合电耗降低的关键工程支撑。在定制化方案谈判阶段，采购方需要与制造商确认数据采集通讯协议的开放度，确保假负载的实时温升、流量及功率数据能够无缝接入机房现有的楼宇自控系统或基础设施管理平台，实现测试数据的实时归档与图表生成。

智算集群的交付周期的选型核查清单

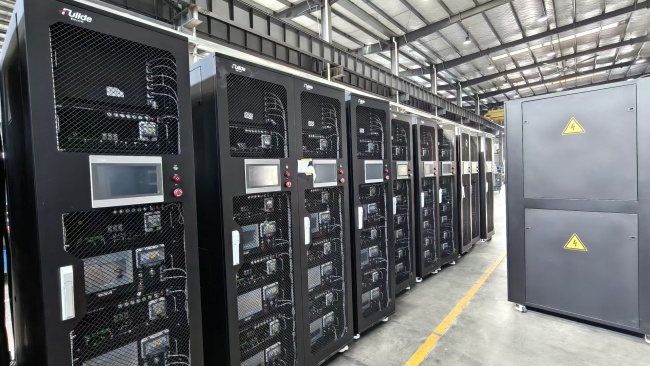

随着智算基础设施建设周期的不断压缩，假负载设备的工程交付与现场部署效率已成为直接影响算力节点上线时间的关键要素。在实际商业应用中，福德电子的风液混合负载机柜已在多个大型数据中心项目中实现交付与应用，例如在马来西亚GB200液冷数据中心项目中，8台LB-208kW风液混合机柜被用于冷量分配单元性能测试、液冷系统热仿真及整柜散热验证，并在后续项目中持续交付了LB-216kW等规格的混合负载设备。对于计划采用Vera Rubin风液混合架构的采购方而言，测试设备的选择不应只停留在纸面功率参数的比对，而必须建立一套涵盖机械接口、电气适配、流体兼容性以及交付保障维度的完整核查清单。

在机械与物理接口层面，采购团队需要首先复核假负载机柜的外形尺寸是否与机房的标准机柜列头完全一致，特别是机柜深度与顶部或底部进出管路的位置，必须能够无缝对接机房现成的预制冷量分配管网。针对Vera Rubin架构特殊的内部结构，风液冷假负载的快速接头规格、接头公母极性、盲插对准容差以及软管弯折半径，均需在定制图纸阶段与实际服务器机柜的设计标准严格对齐。若接头形式或管径存在公差偏差，现场测试时将不得不增加大量的转接头，这不止会人为增大管路局部的局部阻力损失，还会明显增加密封面产生微渗漏的工程隐患。

在电气适配与控制维度，采购方应当根据机房配电方案明确输入电压制式与接线形式。不同国家和地区的智算中心可能采用交流400伏或415伏配电，机柜内部的母线排截面积、断路器分断能力以及接地端子规格必须经受住极端工况下的热稳定核算。与此同时，定制设备应具备多级功率分步加载能力，以防止在单次突加负载时引起上级变压器或不间断电源输出电压的骤降跳闸。对于需要进行连续数日满负荷压力测试的场景，采购方还应核验设备是否配备具备断电自恢复能力的本地控制器，以防止网络突发中断导致整机测试逻辑锁死。

在流体介质兼容性方面，采购方需向供应商明确测试所采用的冷却介质化学成分，包括添加缓蚀剂的乙二醇水溶液、丙二醇水溶液或去离子纯水。假负载内部的换热管路、冷板材质、密封圈橡胶材质以及阀门内胆，必须具备对特定介质的长期化学耐受性，严禁在循环过程中发生电化学腐蚀或析出胶质微粒，否则脱落的杂质将随管网循环流向机房的板式换热器或循环泵精密叶轮，造成灾难性的设备磨损与微通道堵塞。

在交付模式与综合支持层面，考虑到智算中心建设的阶段性特征，采购团队可以根据项目的具体排期，灵活评估硬件采购、设备租赁或定制化技术方案支持的投入产出比。若项目属于自建自营的大规模超算基地，且后续具备持续的扩容与分期验收需求，采用统一定制的自购模式更便于建立长期的机房热工基准；若项目属于交付时间紧迫的单期托管机房，则可以结合具备类似工程交付经验的标准化模块进行快速租赁部署。在终确认供应商之前，建议工程团队严格依照实际测算的风液功率配比要求、现场流体接口标准以及能效监测数据接口规范，逐项核对技术响应偏离表，从而确保选定的风液冷混合假负载能够真正扮演好智算集群上线前可靠试金石的角色。
