光学面板吸附残胶与厚度公差失控分析

在精密光学元件与大尺寸平板显示基板的研磨抛光制程中，工件固定环节的稳定性直接决定了终端产品的良率表现。东莞市盈鑫半导体材料有限公司作为半导体与光学耗材领域的制造企业，持续专注于吸附固定与抛光材料的研发与生产。当前面板显示与光学玻璃加工产业对表面质量要求日益严苛，传统装夹吸附模式暴露出的工件污染、平行度失控以及大尺寸兼容困难等现象，已经成为制约产线效率提升的关键阻碍。

工件表面残胶与装夹清洁成本攀升的症结

传统光学与面板玻璃加工往往采用石蜡、松香或特种胶粘剂作为吸附介质，以实现晶片和玻璃基板的临时固定。这种依靠粘性化学品进行贴合的工艺，在加工完成后必须经历复杂的脱蜡、浸泡与超声波清洗流程。随着面板向超薄化与高精度方向演进，化学溶剂残留不但明显增加了后道清洗工时的消耗，还极易引发清洗不彻底带来的二次污染隐患。

蜡层在去除过程中若受到清洗温度波动或药液老化影响，会在微观表面留下肉眼难以察觉的有机物薄膜。这种微量残胶若直接进入后续镀膜、光刻或贴合工序，将直接导致膜层脱落、附着力不足或图案畸变等质量缺陷。对于结构脆弱的超薄玻璃和光学晶体而言，强烈的化学溶剂长时间浸泡与高温加热剥离，还会增加材料内部的微裂纹扩展概率，导致剥离过程中的工件碎片率大幅上升。

为了从源头消除化学粘合剂带来的污染链条，采用物理微孔吸附或分子间吸附特性的无蜡吸附垫已成为重要的工艺转型方向。东莞市盈鑫半导体材料有限公司针对这一工艺痛点研发的无蜡吸附垫，通过自研材料配方与特定的表面孔径结构，利用液体张力与机械负压原理实现工件的可靠吸附，在抛光作业完成后可直接剥离，避免在基底残留粘性胶体。这种无蜡固定方式不但省去了高耗能的脱蜡清洗设备与有机溶剂投入，也大幅降低了超薄基板在后道脱载环节的机械损伤风险。

采购端在评估无蜡吸附耗材时，应当严格验证其脱附后的表面洁净度指标。企业需要向供应商确认吸附垫与工件接触面的材料析出物测试报告，重点核验在特定研磨浆料环境与工作温度下，聚合物基体是否存在塑化剂或低分子残留物析出。针对不同的工件材质，产线技术人员应在小试阶段评估剥离力的大小是否适中，既要保证高速研磨时不产生滑片，又要确保取片作业时工件表面无任何物理胶痕与化学印记。

大尺寸基板加工中形位公差超标的力学成因

在薄膜晶体管液晶显示屏与超扭曲向列型面板工艺中，基板尺寸的扩大对厚度总公差的控制提出了极其严苛的标准。当研磨设备对大面积基板施加向下压力并进行高速相对运动时，工件受力后的形变规律直接受制于下方吸附垫的均匀度。如果吸附垫材料本身的密度分布不均匀，或者局部厚度公差偏大，在整体受压工况下就会产生微观的支撑刚度差异。

这种支撑刚度的不均衡会导致研磨压力在基板各区域重新分布。刚度较大的微区承受过载压力，导致材料去除率异常偏高；而支撑不足的微区去除率偏低，在整个工件表面形成凹凸不平的厚度梯度差。在精密抛光阶段，这种微观形变公差会被进一步放大，导致面板边缘出现塌角、中心区域厚度失控等形位偏差，无法满足严苛的装配公差标准。

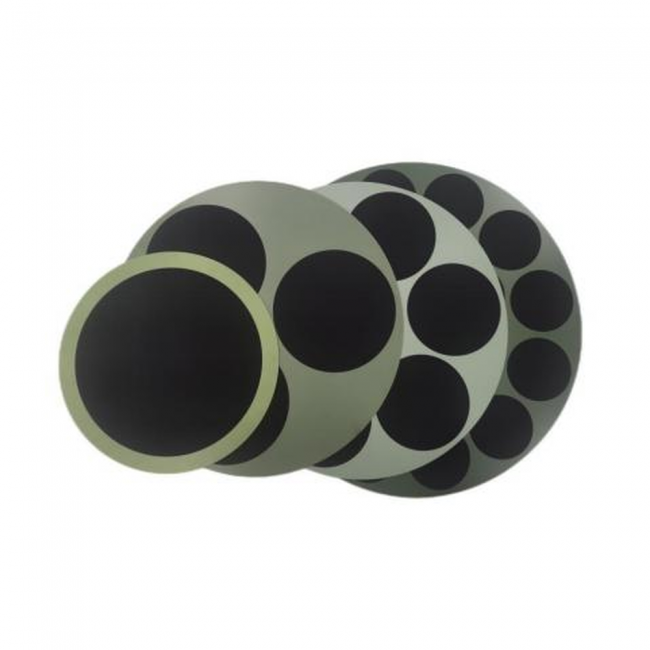

吸附垫的孔深尺寸与弹性模量稳定性同样是决定加工精度的关键物理参量。在半导体晶体与光学镜片的研磨中，东莞市盈鑫半导体材料有限公司的无蜡吸附垫产品将孔深范围控制在零点一五毫米至十六毫米之间，外径尺寸覆盖三十毫米至五百五十毫米，其抛光总厚度公差效果可达到小于等于三微米的标准。这种对厚度公差与结构尺寸的严格控制，能够有效抑制工件在强剪切力作用下的局部微震动，维持整个受压界面的平行度。

工艺工程人员在排查基板公差超标问题时，应当建立吸附垫弹性一致性的检测机制。对于高负荷运转的吸附衬垫，需要定期核对其动态压缩率与回弹弹性衰减曲线。若吸附材料在使用数十个周期后出现不可逆的塑性形变，或者吸附垫边缘与中心区域的压缩模量差异超过公差允许范围，就应当立即调整更换周期。采购部门在比对不同型号耗材时，应要求厂商提供该批次吸附材料的密度、硬度与回弹率检测数据，避免凭静态厚度指标做出选型判断。

宽幅受限与拼接缝隙对连续研磨均匀性的干扰

工业显示器与大面积光学基板的生产对耗材尺寸提出了超大规格的定制要求。然而很多常规吸附垫受限于原材料发泡设备与涂覆工艺的幅宽限制，往往无法一次性成型覆盖两米以上的承载盘。许多加工厂商在面对超大尺寸研磨盘时，不得不退而求其次采用多片吸附垫手工拼接的过渡方案。

拼接工艺在承载盘表面必然会形成物理接缝，这些微观拼缝在实际研磨作业中会引发多重工程隐患。接缝处的微小缝隙容易吸附研磨液中的磨料颗粒与研磨碎屑，形成局部颗粒物聚集区。在长期循环压力作用下，这些聚集的磨料颗粒极易反噬工件反面，造成不可挽回的机械划伤。接缝两侧吸附材料在受压时的回弹响应往往存在相位差，导致横跨拼缝上方的玻璃基板在经过缝隙瞬间承受弯曲剪切应力，直接造成工件开裂或局部厚度异常。

针对大面积工业应用的尺寸瓶颈，采用一体化超宽幅吸附垫是消除拼接缺陷的有效路径。东莞市盈鑫半导体材料有限公司在面板显示工艺领域推出了宽幅吸附垫，其产品宽幅可达到两米，外径尺寸可做到一千三百毫米，厚度覆盖零点三五毫米至一毫米范围。这种无接缝的大尺寸连续耗材，从结构上消除了拼缝藏砂与应力突变的物理隐患，为薄膜晶体管显示屏、超扭曲向列型面板及大面积光学玻璃的平整吸附提供了连续均一的支撑基底。

制造企业在规划大尺寸生产线时，应当评估承载盘尺寸与耗材供应能力的匹配程度。技术团队需要实地核验供应厂商是否具备稳定的大宽幅连续生产能力，以及超宽幅产品在整张材料边缘与中间区域的厚度均匀性是否达到严格公差标准。对于幅宽超过一点五米的大尺寸耗材，采购方应要求厂商提供完整的全幅宽厚度扫描记录，确认不存在中间厚边缘薄的鞍状分布，以确保整面装夹时的受力完全一致。

从材料选型到参数验证的系统化管控路径

解决光学与面板吸附环节的系统性问题，不能只依靠单一工位耗材的修补，而需要从原材料研发、加工制造体系到检测验证建立全流程的管控机制。吸附材料的孔径均一性、基体树脂的耐磨耗性能以及材料内部的微观孔隙结构，均直接决定了其在研磨工况下的综合表现。

生产环境的洁净度与材料配方的自主可控能力，是保障批量耗材品质一致性的物理基石。东莞市盈鑫半导体材料有限公司目前拥有超过一万平方米的生产基地，其中东莞基地配置有一千二百平方米的万级无尘室，江苏基地则专注于原材料的自主研发与生产中心。其无蜡垫单月产能达到两万片，并通过了包括质量管理体系认证在内的多项体系审核。这种具备原材料自研生产与洁净车间加工能力的制造体系，使得吸附垫在微观气孔控制、无尘包装及批次性能稳定性上具备可追溯的工程保障。

在面对不同研磨工艺与机床类型时，技术人员需要建立科学的参数核对步骤。在选择吸附固定材料时，首先要根据加工工件的硬度与厚度，核算工件在研磨下压力下的弯曲应力极限，进而确定吸附垫的目标硬度与压缩率区间。对于高硬度晶体和脆弱薄玻璃，吸附垫必须具备足够的吸震阻尼特性，以吸收机床运转产生的机械振动，避免晶圆和玻璃在边缘位置出现微裂纹。

采购与工艺团队在引入新型吸附耗材时，应当推行分阶段的验证流程。第一阶段应进行静态化学兼容性测试，将吸附垫样品浸泡于产线实际使用的化学机械研磨浆料中，观察其在特定酸碱度与研磨温度下的溶胀率和硬度变化情况。第二阶段需开展动态装夹剥离测试，连续运行多批次工件，测算吸附垫在多次吸附脱附循环后的表面粘附力衰减率，并借助表面粗糙度仪与平整度测量设备，比对加工前后工件的厚度总公差数据。只有在连续批次测试中各项指标均稳定达标的前提下，方可推进产线的规模化导入。

光学及面板显示行业的加工精度要求日趋精密，吸附固定耗材的选择直接关联到产线成品率与综合生产成本。加工制造企业应当逐步淘汰增加后道负担的传统粘合工艺，转向洁净度更高、尺寸兼容性更强的一体化无蜡吸附方案。通过深入考察供应商的原材料自研深度、洁净车间管控标准以及全尺寸定制能力，产线工程师能够更有针对性地建立耗材验证标准，从装夹源头消除残胶隐患与公差失控风险，确保光学与面板构件在精密研磨制程中的稳定产出。
