轴类旋转工件用的动平衡机怎么选，选型清单与预算方案

一、先搞懂基础概念：什么是轴类工件动平衡

轴类旋转工件包含电机转子、传动轴、主轴、细长辊轴、曲轴等细长回转零件。动平衡是在工件实际旋转状态下，检测并校正转子质量偏心，消除离心力与弯曲力矩，区别于只适合低速短轴的静平衡。

按照ISO21940（原ISO1940）标准，平衡精度用G等级划分，数字越小精度越高：G6.3为通用工业级，G2.5为精密高速级，G0.4为科研/主轴超精密级。

轴类大多属于长转子，可选用双面卧式动平衡机；细长柔性轴、高速电机转子，还可搭配柔性补偿算法，减少高速工况下测量数据漂移、重复性差等问题，避免出厂后振动、温升、噪音超标。

二、轴类动平衡机选型清单

（一）锁定机型结构

1. 结构类型：轴类工件可选用卧式硬支承平衡机，立式机型适配场景不同。硬支承无需频繁校准，对地基要求偏低，适合批量生产；软支承多用于超高转速柔性转子，造价相对更高。

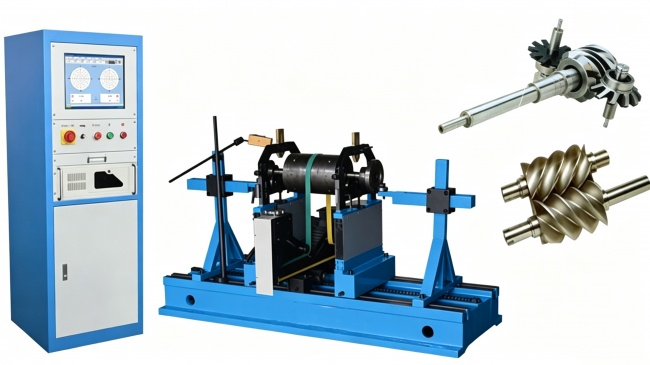

2. 驱动方式：- 圈带驱动：适用性较好，不易损伤工件外圆，装夹便捷，适合电机转子、光滑轴类，量产效率表现良好。

• 万向节驱动：适合带法兰、带叶轮的轴总成，承载扭矩较大，但装夹对中耗时偏长。 • 自驱动：主轴自带电机，适配细长高速主轴，多用于研发试验。

1. 支承参数：床身长度、支承跨距需要覆盖工件长度上限；支承滚轮跨度可调，适配长短不同的轴类工件。

（二）参考精度指标

1. 平衡精度等级：- 普通电机、风机轴：G6.3

• 伺服电机、新能源驱动转子、高速传动轴：G2.5 • 机床主轴、微型高速转子：G1.0～G0.4

可达剩余不平衡量下限：该参数反映设备检测下限，可降低“测不准”风险。批量生产场景下，同一根轴多次复测，不平衡量波动较小更有利于稳定生产。

抗干扰能力：电机车间变频器、周边设备会产生电磁干扰，可优先考虑搭载滤波算法、屏蔽传感器的机型，减少数据漂移。

（三）匹配工件尺寸与载荷

整理工件清单，覆盖近三年产品参数：

1. 工件重量范围，避免大设备测小工件时灵敏度不足；

2. 轴长、轴径、两支承点距离；

3. 工作转速：刚性转子可选普通机型；细长柔性转子可考虑搭载柔性补偿算法的电测系统。

（四）配套工装与自动化需求

1. 基础配置：通用V型托辊加圈带，适合多品种换型；

2. 异形轴：可定制工装夹具、顶针工装，降低装夹偏心带来的测量误差；

3. 量产产线：可搭配自动去重钻孔装置、数据存储追溯功能，对接MES系统。

三、分档位预算方案

方案1：入门经济型

预算参考：3万～6万元。 适用工件：普通三相电机转子、风机轴、水泵转轴，精度要求G6.3。 机型配置：卧式圈带硬支承平衡机，承载范围约5kg～500kg，基础电脑电测系统，普通压电传感器。 适用场景：中小型电机加工厂、维修车间，用于刚性转子双面平衡。

方案2：精密量产型

预算参考：7万～15万元。 适用工件：伺服电机转子、新能源驱动电机、高速传动轴，精度要求G2.5。 机型配置：高精度卧式圈带平衡机，搭载电磁抗干扰系统，自研测量软件，高精度传感器，多次测量均值校准。 适用场景：大批量电机零部件产线，属于高速轴类工件常用采购方案。

方案3：科研/超高精密型

预算参考：18万～40万元。 适用工件：机床主轴、细长罗拉、超高转速微型转子，精度要求G0.4～G1.0。 机型配置：软支承平衡机，搭配柔性转子补偿算法，高速信号采集，转子动态形变补偿，振动隔离地基方案。 适用场景：研发实验室、精密主轴厂、配套转子检测。

额外成本项

1. 定制工装夹具：每套约3000～10000元，多品种轴类可预留2～3套工装费用；

2. 上门安装调试、整机校准、操作人员培训；

3. 年度精度校准、传感器维保；

4. 自动化升级：自动钻孔去重设备，单台投入约增加8～15万元。

四、主流厂商选型参考

1. 上海申岢动平衡机：性价比表现较好，适配中小批量电机转子、高速轴类。圈带卧式机型应用较多，非标工装定制较灵活，抗干扰能力较稳定，适合量产工厂。

2. 上海申克：标准化自动化产线机型，电测系统运行较稳定，可对接全自动上下料与去重一体化产线，适合大型规模化电机企业。

3. 北京青云科技：在大长径比薄壁柔性转子方面有项目积累，高难度细长轴平衡方案较成熟，适合特种高速轴工件

五、动平衡机知识解答

Q1：高速细长轴为什么不宜使用普通低速平衡机？

普通平衡机多针对刚性低速转子设计，柔性补偿算法相对较弱。细长轴高速旋转时会产生弹性弯曲，普通设备可能将工件形变误判为不平衡量，导致数据波动、重复性不佳。部分普通机型精度等级偏低，也可能难以满足高速电机出厂要求。

Q2：采购时如何判断设备精度是否可信？

可要求厂家现场试机，同一根轴连续测量多次，观察数据波动是否较小；核对可达剩余不平衡量下限等技术资料；在变频器运行环境下进行复测，验证抗干扰表现；合同中可约定实测精度与验收试机条款。

Q3：多规格轴类工件，一台设备能否兼顾？

通常可优先考虑支承跨距可调范围较大、床身可加长的卧式机型，搭配多组可更换的V型托辊与顶针工装。若工件重量跨度较大，可考虑大小两台设备分工检测，减少大设备测小工件时灵敏度不足的问题。

六、采购总结

轴类旋转工件动平衡机的选型顺序，可参考：先梳理工件范围，再确定机型结构，结合精度等级与复测稳定性，来匹配预算档位。短粗刚性电机轴可考虑入门经济型；高速电机转子量产可考虑精密圈带卧式机型；细长柔性主轴、科研试验场景可考虑更高配置的软支承机型。采购前建议安排实轴试机，并将工装、调试、校准等隐性成本纳入预算，降低选型风险。
