实验二 需求分析

一、实验题目 ：需求分析

二、实验目的

1、掌握StarUML软件的安装；

2、掌握利用StarUML工具分析、设计、绘制用例图；

3、掌握利用StarUML工具分析、设计、绘制类图；

4、掌握利用StarUML工具分析、设计、绘制状态图；

5、掌握利用StarUML工具分析、设计、绘制顺序图。

6、掌握利用StarUML工具分析、设计、绘制活动图。

三、实验内容

根据教材P137、P191页实验指导，利用StarUML工具创建“小型网上书店”的用例模型、类图、状态图、顺序图、活动图。

四、实验要求

1、实验前认真阅读教材P137页、P191实验指导；

2、绘制小型网上书店顶层用例图；

3、绘制用户登录模块类图；

4、绘制用户登录模块状态图；

5、绘制“登录注册”模块的顺序图；

6、绘制“登录注册”模块的活动图；

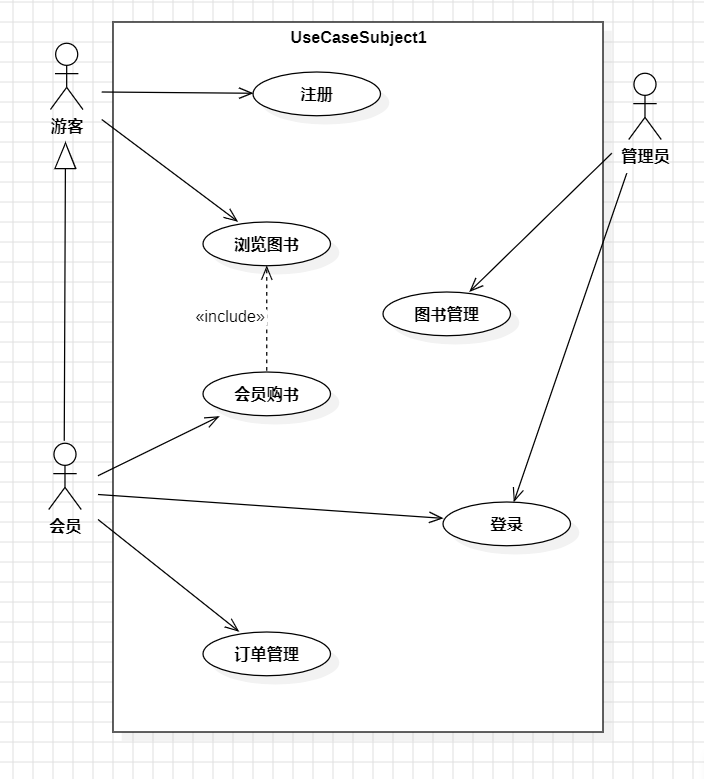

五、绘制用例图

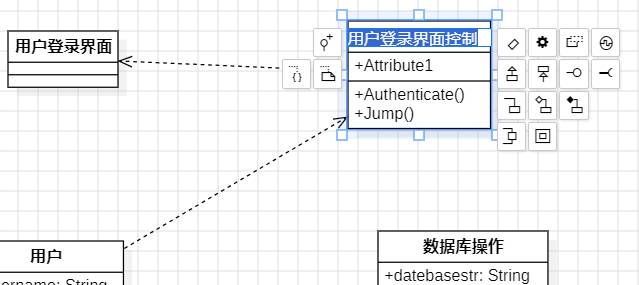

六、绘制类图

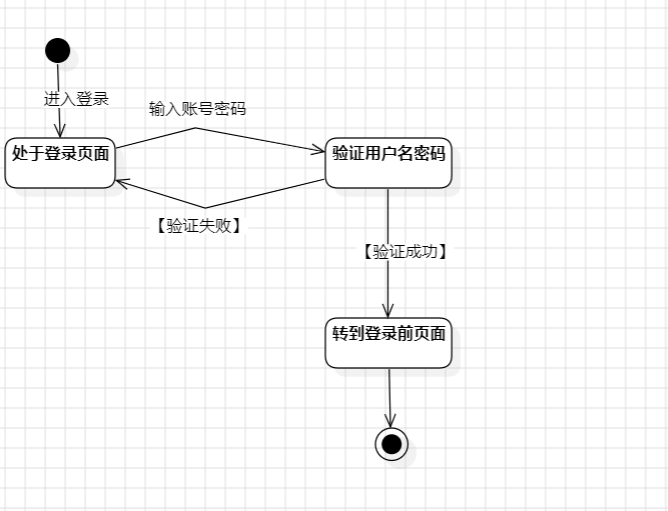

七、绘制状态图

八、绘制顺序图

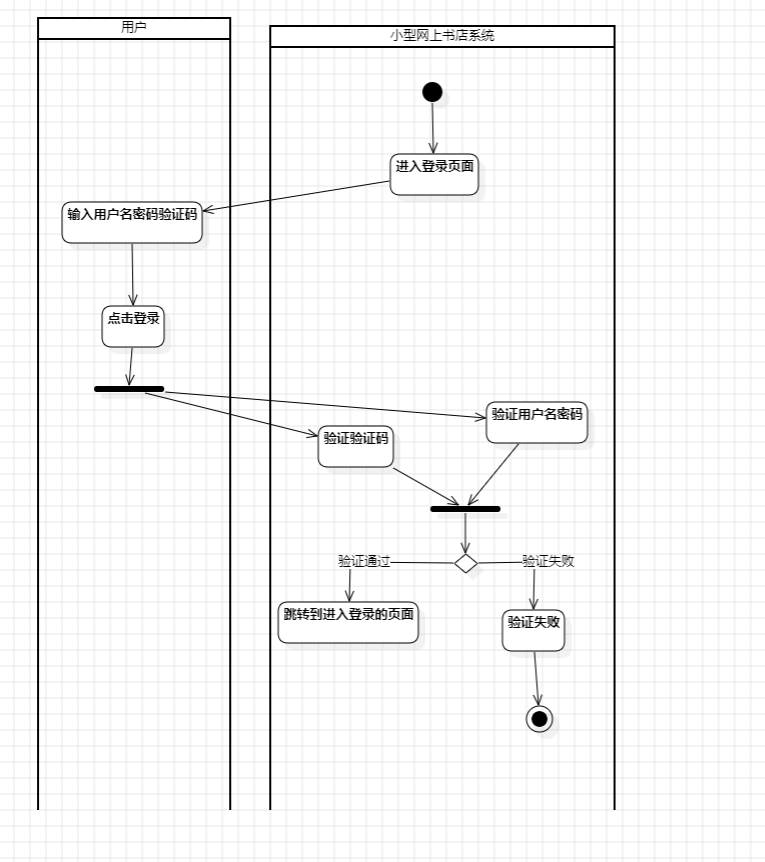

九、绘制活动图

十、实验中遇到的问题及解决方法

在使用StarUML进行画图时，不同的图形和标记具有特定的含义和用途。然而，由于符号种类繁多，在使用时出现混淆。比如新建常常需要记忆才能准确无误得到想要的用例图、类图、时序图等等。尤其是我在进行类图具体方法填充时，会把添加属性和方法搞混。

经过教程学习及网上搜索，我才能画出类图，以此类推用例图，活动图等等。因此，在今后学习生活中，我要熟悉并掌握各种StarUML符号和标记的含义和用法，注意多个方面，例如明确建模目标、保持简洁明了、注意图形的层次和结构、及时审查和修改等。不断练习绘制出高质量、准确的UML图形，为软件系统的设计和开发提供有力的支持。
