活动图与流程图的区别与联系

博客班级	https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18
作业要求	https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18/homework/11377
作业的目标	了解活动图和流程图以及它们的区别与联系
学号	3180701105
目录 题目要求 流程图的定义 活动图的定义 举例说明流程图与活动图的区别 举例分析流程图和活动图的联系

题目要求

（1）给出流程图的定义说明

（2）给出活动图的定义说明

（3）举例对比流程图与活动图的区别

（4）举例分析流程图与活动图的联系

流程图的定义

以特定的符号加上说明，表示算法的图，称为流程图或框图，是经一个系统的信息流、观点流或部件流的图形代表。在企业中，流程图主要用来说明某一过程，这种过程既可以是生产线上的工艺流程，也可以是完成一项任务所需的管理过程。

活动图的定义

活动图（activity diagram，动态图）是阐明了业务用例实现的工作流程。业务工作流程说明了业务为向所服务的业务主角提供其所需的价值而必须完成的工作。业务用例由一系列活动组成，它们共同为业务主角生成某些工件。工作流程通常包括一个基本工作流程和一个或多个备选工作流程。工作流程的结构使用活动图来进行说明

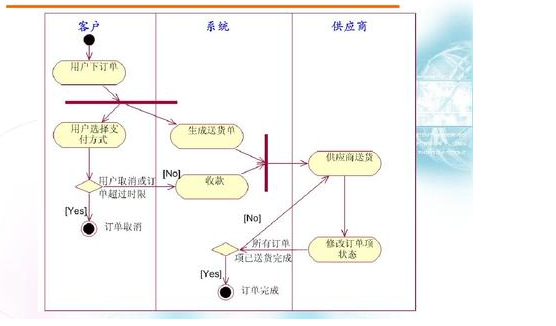

举例说明流程图与活动图的区别

（1）、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
（2）、活动图能够表示并发活动的情形，而流程图不行。
（3）、活动图是面向对象的，而流程图是面向过程的。
（4）、活动图面向对象分析设计，流程面向过程的。活动图描述对象的活动顺利关系应尊守的规则，主要强调行为而非过程。流程图是面向过程，通过顺序，条件、循环来描述过程的顺序关系和时间序列。

举例分析流程图和活动图的联系

（1）活动图和流程图的本质是一样的。
（2）活动图和流程图可以表达相同的意思。
