康标达工业镜头开发笔记（一）：康标达（Computar）工业镜头介绍、搭建SDK基础环境

前言

  康标达（Computar）工业镜头SDK二次开发笔记，本篇介绍基基本信息和搭建基础sdk二次开发环境模板。



题外话

  相较于传统手动调焦工业镜头，这款自带步进电机、支持上位机软件实时控制对焦、光圈、变焦，非常适合自动化在线视觉检测、多工况切换成像、精密视觉标定场景。
  大多文章只讲工业相机调用、OpenCV 图像处理，极少有完整的康标达镜头SDK二次开发实操内容，因此打算整理系列开发笔记，从硬件认知、环境搭建、指令调用、代码封装一步步记录，方便后续复用，也给做机器视觉电控镜头开发的同行参考。



康标达（Computar）

概述

  康标达（Computar）隶属于日本 CBC 集团，是专注机器视觉赛道的专业工业镜头品牌，核心面向自动化工业检测场景，不生产民用消费级摄影镜头，是国内智能制造、视觉检测项目主流选用的日系工业镜头品牌。
  Computar 电控变焦镜头（电动镜头），内置步进马达驱动 Focus（对焦）、Zoom（变焦）、Iris（光圈）三组执行机构，高端型号扩展 Filter 滤镜切换模组；通讯接口主流为SMBus/I2C、RS485 两种方案，采购选型时务必确认接口类型，二者 SDK 与硬件接线互不兼容。

核心功能

  • Zoom：变焦控制，调整镜头焦距，改变视场大小
  • Focus：对焦控制，调节成像清晰度
  • Iris：光圈控制，调整通光量、景深
  • Filter：滤镜模组切换（选配型号支持）
  • 位置读取：实时读取当前焦段、对焦位置、光圈绝对坐标
  • 参数记忆：支持上位机保存多组位置预设值，一键切换工况

特性

上电硬件初始化行为

  镜头上电后，部分型号会执行自动初始化回零动作：马达自动移动至机械原点。
  多镜头并行控制场景：系统运行中新增镜头连接、反复重连设备时，不希望每次通讯建立就执行初始化回零。镜头移位会导致现场标定失效、成像视野跳变。但是可以通过软件跳过初始化，仅握手通讯。

各路模组独立状态标志

  镜头不存在全局统一初始化标志位。Zoom 缩放、Focus 对焦、Iris 光圈、Filter 滤镜，四路执行机构相互独立，各自拥有独立【初始化完成标志位】。
  各路电机初始化状态、运动状态互不耦合，可以单独判断单路模组工作状态。

多镜头组网限制

  I2C 版本：依靠设备地址区分多镜头，可修改镜头从机地址实现多路挂载；
  RS485 版本：总线式组网，依靠设备 ID 区分；
  需要做好地址管理，避免多镜头总线冲突。

SDK编程环境

  获取sdk后，基本信息如下：

  • 操作系统：Windows 10 / Windows 11（优先）
  • 开发框架：C++ / Qt（推荐，便于搭建可视化调试上位机）
  • 编译器：MSVC2019 / MSVC2022
  • 辅助工具：官方 Demo 调试软件、串口 / I2C 总线抓包工具
  • 图像处理配套：OpenCV（可选，用于实时成像观测镜头调节效果）

  sdk demo给一个简单的无界面demo的工程，经过笔者二次阅读理解之后，分理出可用的最小接口sdk部分，并进行模块化处理之后：
  由于本人追求精益求精，构架设计，有部分是.c代码，发现提供的sdk中，代码同类相似功能有几种编码和设计小思路区别，导致的差异，进行了少量的代码分层处理和思路修正，尽可能的统一。存在的几个问题：

  • extern变量飞，main函数中的定义全局变量飞到底层api控制中，导致api接口无法与main分割；
  • 同类功能类似变量获取上下限值，一种是机械上下限，一种是功能是软件上下限
  • 部分变量在控制底层封装中就赋值，部分是业务中赋值。

  花了不少时间研究其定义和设计思路，并尽可能不动sdk的前提下，进行了少量新增修正，总体代码还是可以的，而且有代码参考运行看结果远比没有好，还是感谢的，不然需要去看文档寄存器了熟悉研究了其工作量比预估翻倍，参考单片机寄存器通讯的I2C通讯一样。



基础SDK二次开发环境搭建步骤

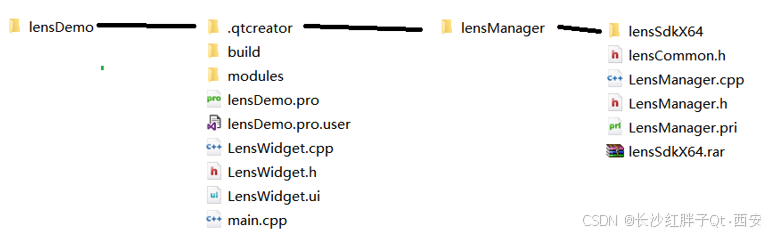

步骤一：获取sdk

  这里直接是用进行二次整理的sdk，起步。
  在这里插入图片描述

步骤二：新建工程和相机模块

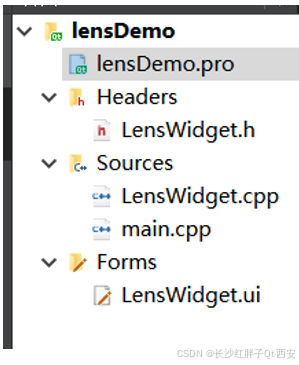

  建立工程：
   在这里插入图片描述

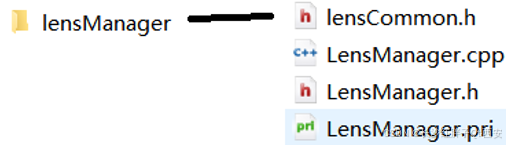

  然后新建相机模块：
  在这里插入图片描述

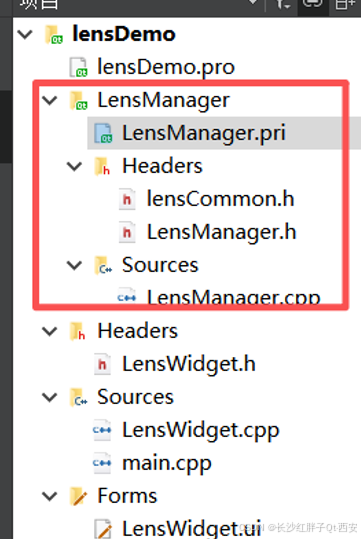

  工程展示如下：
  在这里插入图片描述

步骤三：引入sdk

  在这里插入图片描述

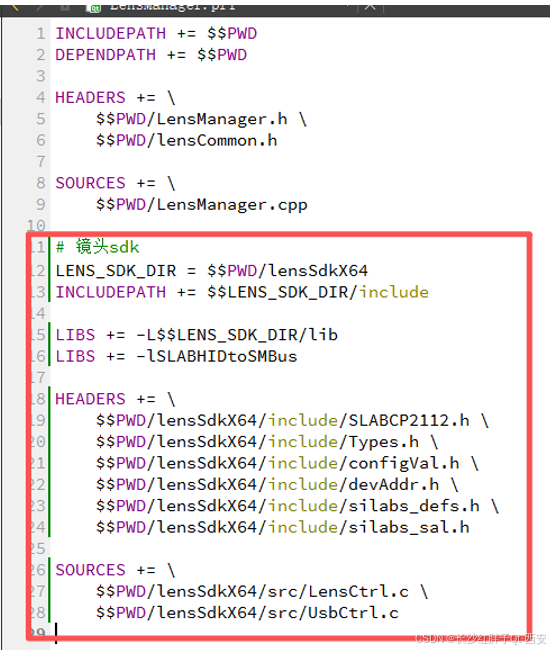

  在pri中：
  在这里插入图片描述

# 镜头sdk
LENS_SDK_DIR = $$PWD/lensSdkX64
INCLUDEPATH += $$LENS_SDK_DIR/include

LIBS += -L$$LENS_SDK_DIR/lib
LIBS += -lSLABHIDtoSMBus

HEADERS += \
    $$PWD/lensSdkX64/include/SLABCP2112.h \
    $$PWD/lensSdkX64/include/Types.h \
    $$PWD/lensSdkX64/include/configVal.h \
    $$PWD/lensSdkX64/include/devAddr.h \
    $$PWD/lensSdkX64/include/silabs_defs.h \
    $$PWD/lensSdkX64/include/silabs_sal.h

SOURCES += \
    $$PWD/lensSdkX64/src/LensCtrl.c \
    $$PWD/lensSdkX64/src/UsbCtrl.c

  因为有部分控制.c代码接口，需要一起编译，添加.了c文件以及所有头文件。

步骤四：demo代码测试基础

  添加头文件：

#ifdef __cplusplus
extern "C" {
#endif

#include "configVal.h"
#include "SLABCP2112.h"
#include "devAddr.h"
#include "LensCtrl.h"
#ifdef __cplusplus
}
#endif

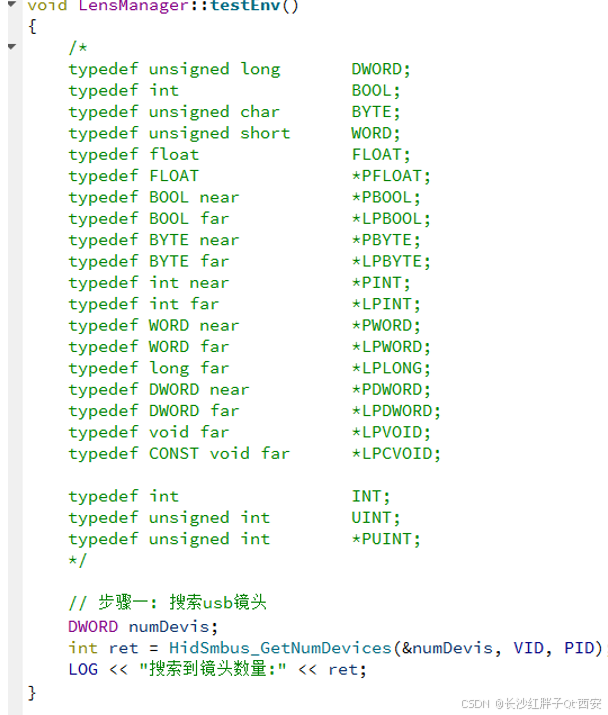

  在这里插入图片描述

步骤五：运行结果

  测试可以搜索到：
  在这里插入图片描述



模块化

  在这里插入图片描述



Demo关键源码

  头文件包含：

#ifdef __cplusplus
extern "C" {
#endif

#include "configVal.h"
#include "SLABCP2112.h"
#include "devAddr.h"
#include "LensCtrl.h"
#ifdef __cplusplus
}
#endif

  源码：

void LensManager::testEnv()
{
    /*
    typedef unsigned long       DWORD;
    */

    // 步骤一: 搜索usb镜头
    DWORD numDevis;
    int ret = HidSmbus_GetNumDevices(&numDevis, VID, PID);
    LOG << "搜索到镜头数量:" << ret;
}


工程模板v1.0.0

  在这里插入图片描述
