VTK开发笔记（三）：熟悉VTK开发流程，编写球体，多半透明球体Demo
前言
开始vtk实战，了解vtk的一些基本框架，通过代码是最好的方式。

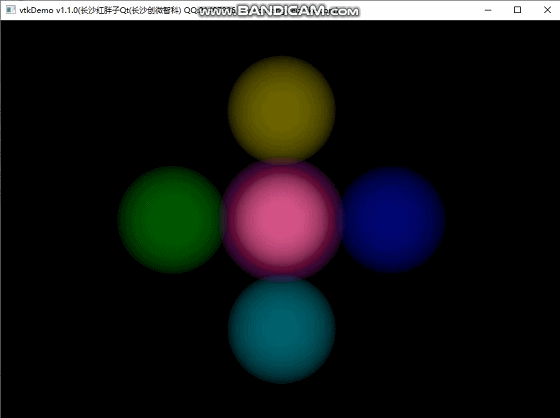

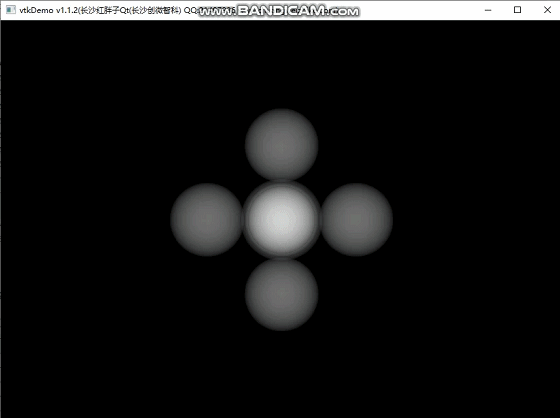

本篇实现一个vtk实现多球体半透明的Demo。
下面是osg存在的问题：
计算机图形学里常用的坐标系统主要有4中，分别是model坐标系统、world坐标系统、view坐标系统和Display坐标系统。
- Model坐标系统：定义模型时所采用的坐标系统，笛卡尔坐标系。
- World坐标系统：actor（渲染模型）的三维控件坐标系，就是世界坐标系。每一个 actor可以通过缩放、旋转、平移等操作讲model坐标系放入world，就是三维相对坐标系变换。World坐标系也是相机和灯光所在的坐标系。
- View坐标系统：相机能看见的坐标系统，XYZ轴取值都为[-1,1]，表示平面上的位置，Z值表示到相机的距离。
- Display坐标系统：屏幕坐标系，坐标轴取值就是像素。
![在这里插入图片描述]()
数据源->多线段数据映射->【演员->渲染器->渲染窗口】。
复杂一点的渲染管线：
- Source：用于创建数据或者读取数据，跟字面意义一样是数据源。Source可作为Filter的输入，进行数据的过滤，生成新的数据。
- Filter：特定规则进行处理过滤，比如轮廓线、比如剖面，更多的后续再讲究。
- Mapper：映射器，更多的后续再讲究。
智能指针会自动管理引用计数的增加或者减少，这个概念在编程语言中有，在ogs中也有，且使用方式基本一致。当指针{}作用域过了，其智能指针实际还存在，只有在其计数为0时，此时没有对象使用它了，则会销毁。
vtkSmartPointer<vtkImageData> image = vtkSmartPointer<vtkImageData>::New();
智能指针类型可以作为函数返回值，正确的写法如下：
vtkSmartPointer<vtkImageData> MyFunction()
{
vtkSmartPointer<vtkImageData> myObject = vtkSmartPointer<vtkImageData>::New();
return myObject;
}
函数MyFunction()的返回值是通过复制的方式，讲数据赋值给调用的变量，因此该数据的引用计数保持不变，而且函数MyFunction里的myObject也不会删除。
反过来，要是函数里面定义是智能指针类型，返回类型是指针，其计数会减去1，示例如下：
vtkImageData * MyFunction()
{
vtkSmartPointer<vtkImageData> myObject = vtkSmartPointer<vtkImageData>::New();
return myObject;
}
vtkImageData *pImageData = MyFunction();
（注意：这里有点拗口难理解，为什么返回指针就-1，osg处理这块是无所谓的，混合了代码做过osg的测试，并不会崩溃，但是vtk说是会崩溃）
Vtk的智能指针，还有一个注意点，就是一个智能指针的对象，在第一次赋值的时候，智能指针会分配对象相关的内存，初始化引用计数，后续不能再把这个指针更换对象，否则会引用计数出错，
以上这几个点，都要注意，其在osg的智能指针中没这些讲究，比较完善，但是vtk如果使用智能指针，就要遵循这些，会轻微增加代码，主要是函数返回类型和赋值给的变量类型定义这两块为主。
vtkSmartPointer<vtkSphereSource> VTKManager::createSphereSource(double x, double y, double z, double r, int vNum, int hNum)
{
/*
* 继承关系:
* vktObject ---> vtkAlhorithm ---> vtkPolyDataAlgorithm ---> vtkSphereSource
* 渲染关系:
* vtkSphereSource ---> vtkPolyDataMapper ---> vtkActor
*/
// 步骤一：智能指针定义
vtkSmartPointer<vtkSphereSource> pSphereSource;
// 步骤二：智能指针实例化
pSphereSource = vtkSmartPointer<vtkSphereSource>::New();
// 步骤三：设置球心坐标
pSphereSource->SetCenter(x, y, z);
// 步骤三：设置球体的半径
pSphereSource->SetRadius(r);
// 步骤四：设置球体的纬度分辨率，即球体纵向的切片数量（垂直/纵向精细度）
pSphereSource->SetPhiResolution(vNum);
// 步骤五：设置球体的经度分辨率，即球体横向的切片数量（横向/水平精细度）
pSphereSource->SetThetaResolution(hNum);
return pSphereSource;
}
vtkSmartPointer<vtkPolyDataMapper> VTKManager::createPolyDataMapper(vtkSphereSource * pSphereSource)
{
// 步骤一：智能指针定义
vtkSmartPointer<vtkPolyDataMapper> pPolyDataMapper;
// 步骤二：智能指针实例化
pPolyDataMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
// 步骤三：设置
pPolyDataMapper->SetInputConnection(pSphereSource->GetOutputPort());
return pPolyDataMapper;
}
vtkSmartPointer<vtkActor> VTKManager::createActor(vtkPolyDataMapper *pPolyDataMapper, double r, double g, double b)
{
// 步骤一：智能指针定义
vtkSmartPointer<vtkActor> pActor;
// 步骤二：智能指针实例化
pActor = vtkSmartPointer<vtkActor>::New();
// 步骤三：设置映射器
pActor->SetMapper(pPolyDataMapper);
// 步骤四：设置颜色
pActor->GetProperty()->SetColor(r, g, b);
return pActor;
}
vtkSmartPointer<vtkActor> VTKManager::createActor(vtkPolyDataMapper *pPolyDataMapper, double r, double g, double b, double a)
{
// 步骤一：智能指针定义
vtkSmartPointer<vtkActor> pActor;
// 步骤二：智能指针实例化
pActor = vtkSmartPointer<vtkActor>::New();
// 步骤三：设置映射器
pActor->SetMapper(pPolyDataMapper);
// 步骤四：设置颜色
pActor->GetProperty()->SetColor(r, g, b);
// 步骤五：设置透明度
pActor->GetProperty()->SetOpacity(a);
return pActor;
}
vtkSmartPointer<vtkRenderer> VTKManager::createRenderer(vtkActor *pActor)
{
// 步骤一：智能指针定义
vtkSmartPointer<vtkRenderer> pRenderer;
// 步骤二：智能指针实例化
pRenderer = vtkSmartPointer<vtkRenderer>::New();
// 步骤三：设置映射器
pRenderer->AddActor(pActor);
return pRenderer;
