kiCAD 从原理图到PCB封装

kiCAD从原理图到PCB封装

封装要考虑电容，电阻用多大的，用表面贴装的还是用穿孔的？

一.指定元器件封装形式

     1.单个元器件指定

           双击元器件符号，footprint输入框，右边有个小书架

   2.批量指定

方式一： 工具--批量封装

方式二：导航栏中

加载大概一分钟后，原理图中元器件的列表

操作顺序 选中   中间的【封装分配】   ---左边封装库  --- 右侧的筛选的封装中选封装形式

XXX_HandSolder是适合手工焊接的焊盘

如果不知道封装的样子，可以点击坐上方的

一步一步，原理图上所有的元件都有了封装

元件都有了封装后，就可以生成【物料清单】采购元器件

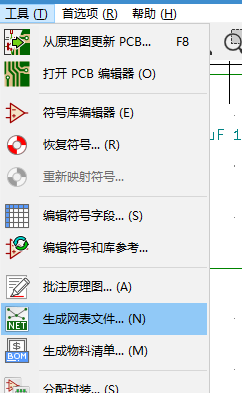

【工具】---【生成物料清单】

注意：%O后面要有.csv

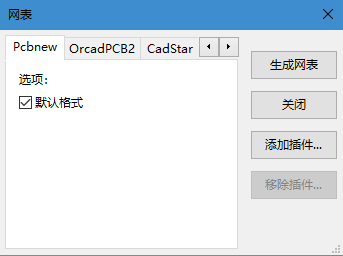

生成网表--在kiCAD中画完的原理图，可以在另外的软件中被调用。kiCAD默认的是pcbnew

有了网表，在PCBnew视图中就可以加载。



打开PCBnew视图，并加载网表(原理途中生成的.net文件)

在没有加载.net网表文件之前，PCB视图是空的

加载网表

pcbnew中的操作

1.摆放元件位置--布局

2.连线
