项目框架图

一、架构图

　　前端：vue.js

　　控制层：spring mvc、spring security + oauth2、swagger

　业务层：spring、spring data redis 、 spring data rabbitmq

　　持久层：Mybatis、spring data JPA、druid、spring data mongodb

　　数据层：MySQL、Mongodb、redis、MQ、Elasticsearch、fastDFS

　　系统采用nginx进行负载均衡

二、页面管理

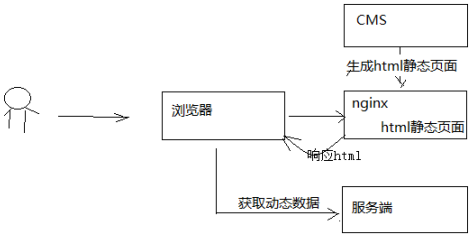

1.功能介绍：将页面分成一个一个小页面（头部区域、轮播图、），通过cms去管理这些小页面，当需要更改页面的时候只需要更改某个具体的小页面即可。然后通过web服务（例如Nginx）的SSI技术将多个子页面合并并渲染输出。

2.相关技术

　　【SSI】

　　【MongoDB】

　　Mongodb是非关系型数据库，存储Json格式数据 ,数据格式灵活；

　　相比课程管理等核心数据CMS数据不重要，且没有事务管理要求；
　　（模糊）查询

//自定义条件查询测试
@Test
public void testFindAll() {
//条件匹配器
    ExampleMatcher exampleMatcher = ExampleMatcher.matching().withMatcher("pageAliase", ExampleMatcher.GenericPropertyMatchers.contains());
    //页面别名模糊查询，需要自定义字符串的匹配器实现模糊查询
    //ExampleMatcher.GenericPropertyMatchers.contains() 包含
　　//ExampleMatcher.GenericPropertyMatchers.startsWith()//开头匹配
　　//条件值
　　CmsPage cmsPage = new CmsPage();
　　//站点ID
　　cmsPage.setSiteId("5a751fab6abb5044e0d19ea1");
　　//模板ID
　　cmsPage.setTemplateId("5a962c16b00ffc514038fafd");
　　// cmsPage.setPageAliase("分类导航");
　　//创建条件实例
　　Example<CmsPage> example = Example.of(cmsPage, exampleMatcher);
　　Pageable pageable = new PageRequest(0, 10);
　　Page<CmsPage> all =   cmsPageRepository.findAll(example, pageable);
　　System.out.println(all);
}

　　【swagger/Postman】

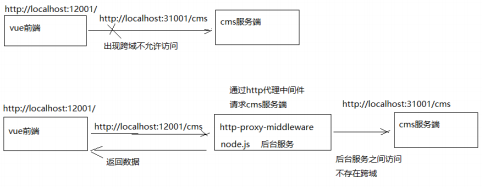

　　【proxyTable】基本原理是使用服务端代理解决浏览器跨域（浏览器同源策略不允许跨域访问，所谓同源是指协议、域名、端口相同）。

　　【FreeMarker】其他常用的模板引擎JSP、Thymeleaf等。模板+数据 = 输出。

　　【GridFS】GridFS是MongoDB提供的用于持久化存储文件的模块。在GridFS存储文件是将文件分块存储，文件会按照256KB的大小分割成多个块进行存储，GridFS使用两个集合（collection）存储文件，一个集合是chunks, 用于存储文件的二进制数据；一个集合是fifiles，用于存储文件的元数据信息（文件名称、块大小、上传时间等信息）。

　　【RabbitMQ】用于任务异步处理、应用程序解耦合（相当于中介）。Springboot默认已集成RabbitMQ，且并发性能好。

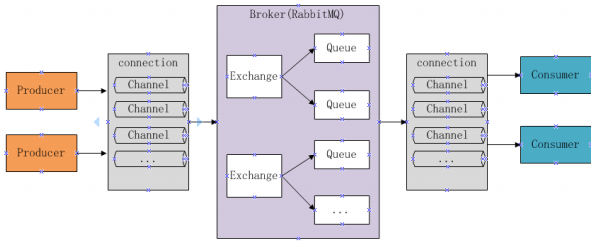

Exchange：消息队列交换机，按一定的规则将消息路由转发到某个队列，对消息进行过虑

发送端操作流程

1）创建连接

2）创建通道

3）声明队列

4）发送消息

接收端

1）创建连接

2）创建通道

3）声明队列

4）监听队列

5）接收消息

工作模式

1）Work queues：多个消费者共同消费同一个队列的消息。一个消息只会被一个消费者接受，rabbit采用轮询的方式将消息平均的发送给消费者。

2）Publish/Subscribe：每个消费者监听自己的队列。

两者实现的发布/订阅的效果是一样的，多个消费端监听同一个队列不会重复消费消息。建议使用 publish/subscribe，发布订阅模式比工作队列模式更强大，并且发布订阅模式可以指定自己专用的交换

机。

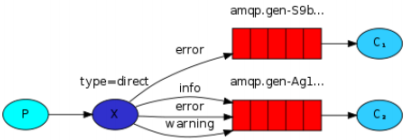

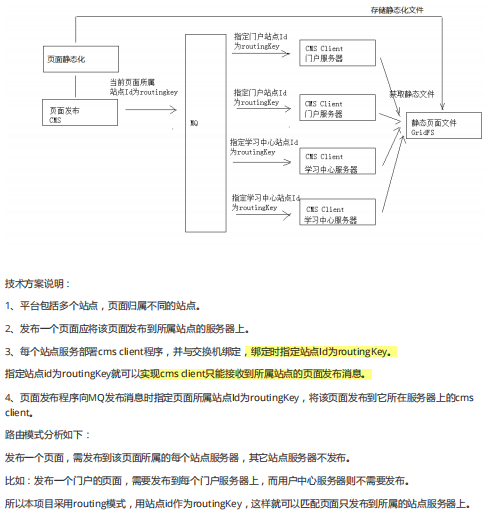

3）Routing：生产者将消息发给交换机，由交换机根据routingkey来转发消息到指定的队列。

4）Topics：生产者将消息发给broker，由交换机根据带统配符routingkey来转发消息到指定的队列。

5）Header：使用header中的 key/value（键值对）匹配队列。

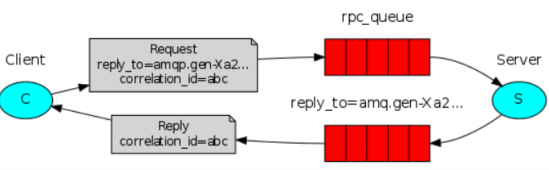

6）RPC：即客户端远程调用服务端的方法，使用MQ可以实现RPC的异步调用，基于Direct交换机实现，流程如下：

　　a.客户端即是生产者就是消费者，向RPC请求队列发送RPC调用消息，同时监听RPC响应队列。

　　b.服务端监听RPC请求队列的消息，收到消息后执行服务端的方法，得到方法返回的结果

　　c.服务端将RPC方法的结果发送到RPC响应队列

　　d.客户端（RPC调用方）监听RPC响应队列，接收到RPC调用结果。

3.实现过程：创建站点-创建模板-创建页面（页面基本信息）-页面预览-页面发布

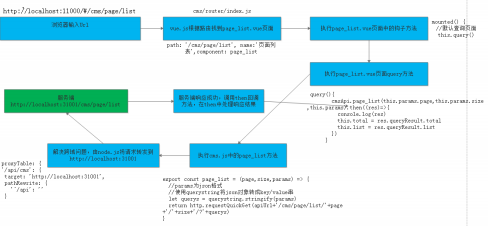

【查询页面-前端请求响应流程】

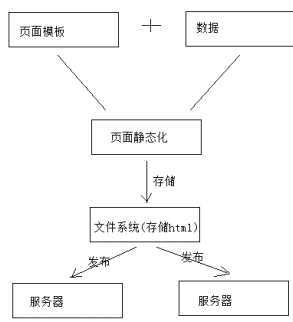

【页面静态化流程】

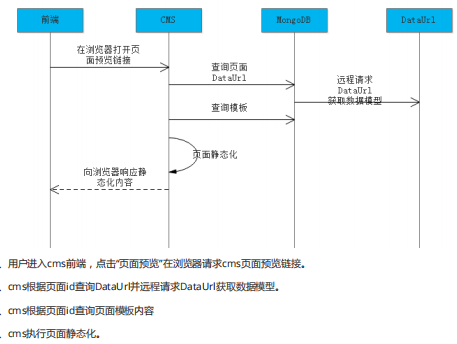

【页面预览】

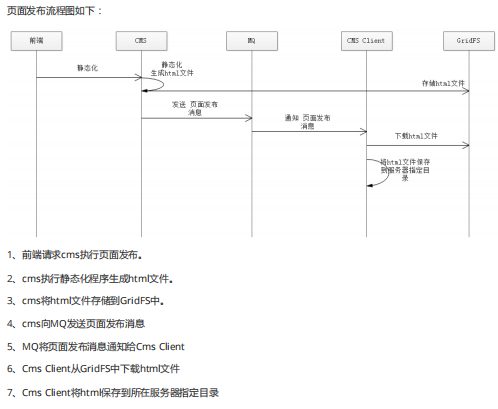

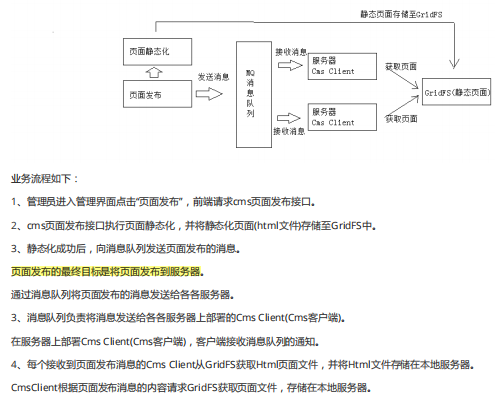

【页面发布】存储路径：站点路径+网页路径+id

三、课程发布

1.需求分析

　　教学机构可以添加属于自己的课程，供学生在线学习。分类、增删改查、预览、发布课程

2.相关技术

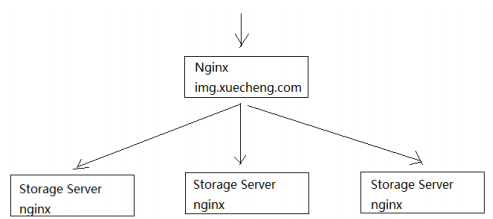

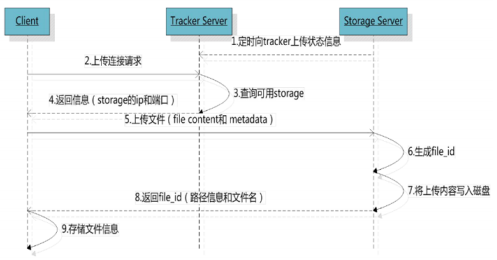

　　【分布式文件系统 - FastDFS】fastDFS非常适合存储图片等那些小文件，fastDFS不对文件进行分块，所以它就没有分块合并的开销，fastDFS网络通信采用socket，通信速度很快。

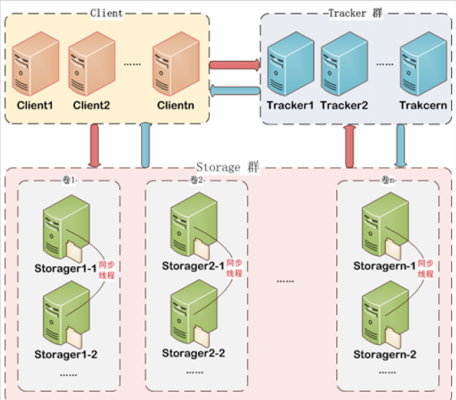

　 Tracker Server作用是负载均衡和调度，客户端请求Tracker server采用轮询方式。

　　Storage集群采用了分组存储方式。组内的Storage server之间是平等关系，不同组的Storage server

之间不会相互通信，同组内的Storage server之间会相互连接进行文件同步，从而保证同组内每个storage上的文件完全一致的。一个组的存储容量为该组内的存储服务器容量最小的那个。

　　Storage server会连接集群中所有的Tracker server，定时向他们报告自己的状态，包括磁盘剩余空间、文件同步状况、文件上传下载次数等统计信息。

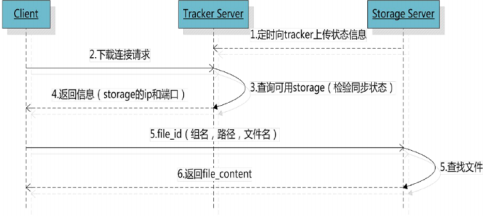

　　客户端与fastDFS采用socket协议通信，可以采用官方提供的java版本的fastDSF-client快速开发

【Eureka】微服务注册中心。

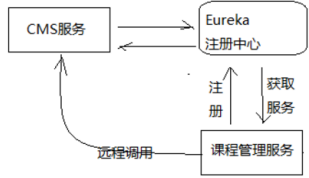

【Feign远程调用】Spring Cloud引入Feign并且集成了Ribbon实现客户端负载均衡调用。

　　启动类添加@EnableFeignClients注解

　　a.启动类添加@EnableFeignClients注解，Spring会扫描标记了@FeignClient注解的接口，并生成此接口的代理

对象

　　b.@FeignClient(value = XcServiceList.XC_SERVICE_MANAGE_CMS)即指定了cms的服务名称，Feign会从注册中心获取cms服务列表，并通过负载均衡算法进行服务调用。

　　c.在接口方法中使用注解@GetMapping("/cms/page/get/{id}")，指定调用的url，Feign将根据url进行远程调

用。

【Ribbon客户端负载均衡】

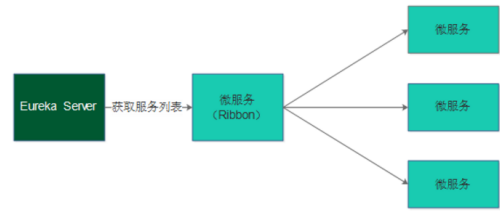

在消费微服务中使用Ribbon实现负载均衡，Ribbon先从EurekaServer中获取服务列表。Ribbon根据负载均衡的算法去调用微服务

3实现过程

【课程预览】

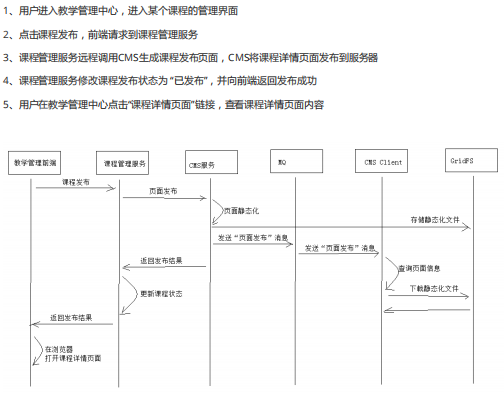

【课程发布】

四、搜索服务

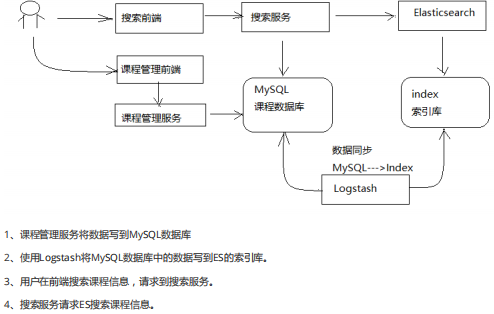

1.需求分析

　　分类搜索、关键字搜索、难度等级搜索。。。

2.相关技术

【ES】----

　　索引结构：逻辑结构部分是一个倒排索引表：将要搜索的文档内容分词，所有不重复的词组成分词列表；将搜索的文档最终以Document方式存储起来；每个词和docment都有关联。

　　索引库：ES的索引库是一个逻辑概念，它包括了分词列表及文档列表，同一个索引库中存储了相同类型的文档。它就相当于MySQL中的表，或相当于Mongodb中的集合。

　　映射：在索引中每个文档都包括了一个或多个fifield，创建映射就是向索引库中创建fifield的过程，下边是document和fifield。与关系数据库的概念的类比：文档（Document）----------------Row记录；字段（Field）-------------------Columns 列；

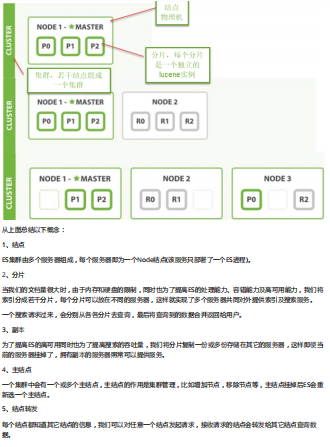

ES集群管理：ES通常以集群方式工作，这样做不仅能够提高 ES的搜索能力还可以处理大数据搜索的能力，同时也增加了系统的容错能力及高可用。

3.实现过程

　　head可视化插件

　　IK分词器：两种分词模式：最细粒度ik_max_word、最粗粒度ik_smart；还可以自定义词库

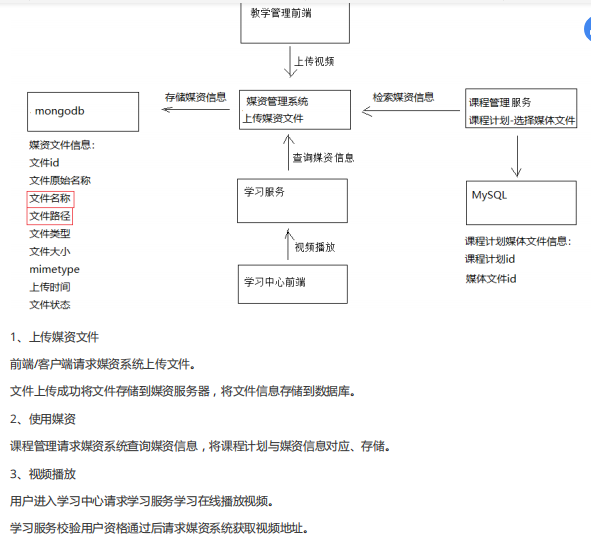

五、媒资管理

1.需求分析

　　学生在线观看、用户上传视频、视频处理、视频删除

2.相关技术

【HLS】HLS的工作方式是：将视频拆分成若干ts格式的小文件，通过m3u8格式的索引文件对这些ts小文件建立索引。一般10秒一个ts文件，播放器连接m3u8文件播放，当快进时通过m3u8即可找到对应的索引文件，并去下载对应的ts文件，从而实现快进、快退以近实时的方式播放视频。

【FFmpeg】对视频进行编码

【播放器】本项目使用H5播放器，使用vedio.js

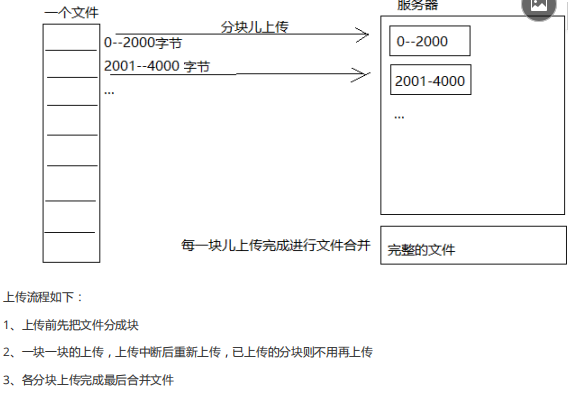

【断点上传】断点续传指的是在下载或上传时，将下载或上传任务（一个文件或一个压缩包）人为的划分为几个部分，每一个部分采用一个线程进行上传或下载，如果碰到网络故障，可以从已经上传或下载的部分开始继续上传下载未完成的部分，而没有必要从头开始上传下载，断点续传可以提高节省操作时间，提高用户体验性。

【WebUploader】用于完成大文件上传功能

3.实现过程

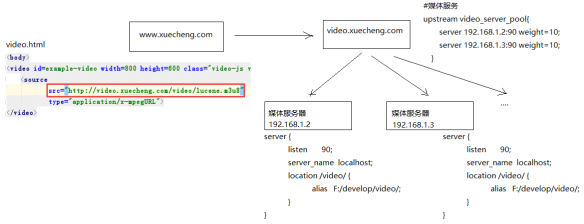

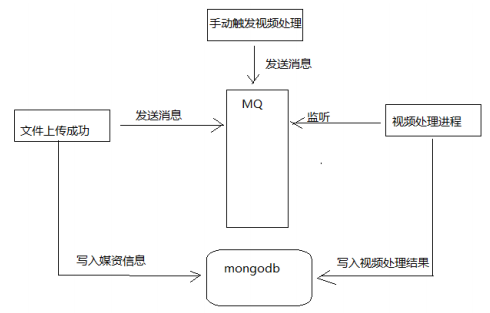

　　HLS协议基于Http协议，本项目使用Nginx作为视频服务器。下图是Nginx媒体服务器的配置流程图：

原始视频通常需要经过编码处理，生成m3u8和ts文件方可基于HLS协议播放视频。通常用户上传原始视频，系统自动处理成标准格式，系统对用户上传的视频自动编码、转换，最终生成m3u8文件和ts文件。

六、用户管理

1.需求分析

用户认证和授权、单点登录（只认证一次便可以在多个拥有访问权限的系统中访问）、第三方认证

2.相关技术

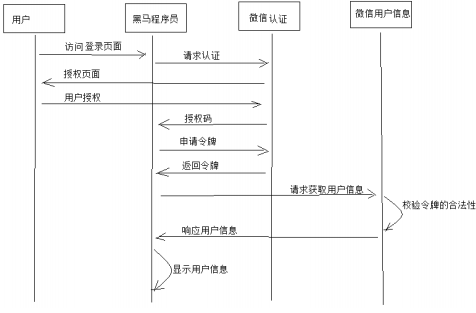

【Oauth认证】用于第三方认证。授权模式：授权码模式、密码模式、隐式授权码模式、客户端模式；

【Spring security + Oauth2】完成用户认证和用户授权。Spring security 是一个强大的和高度可定制的身份验证和访问控制框架，Spring security 框架集成了Oauth2协议。

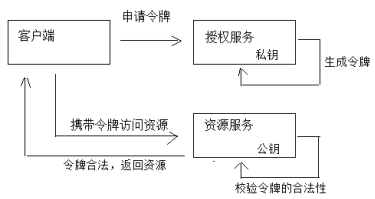

【JWT】传统授权方法的问题是用户每次请求资源服务，资源服务都需要携带令牌访问认证服务去校验令牌的合法性，并根据令牌获取用户的相关信息，性能低下。JWT定义了一种简介的、自包含的协议格式，用于在通信双方传递json对象，传递的信息经过数字签名可以被验证和信任。JWT可以使用HMAC算法或使用RSA的公钥/私钥对来签名，防止被篡改。

　　JWT令牌的优点：jwt基于json，非常方便解析；可以在令牌中自定义丰富的内容，易扩展；通过非对称加密算法及数字签名技术，JWT防止篡改，安全性高；资源服务使用JWT可不依赖认证服务即可完成授权。缺点：JWT令牌较长，占存储空间比较大。

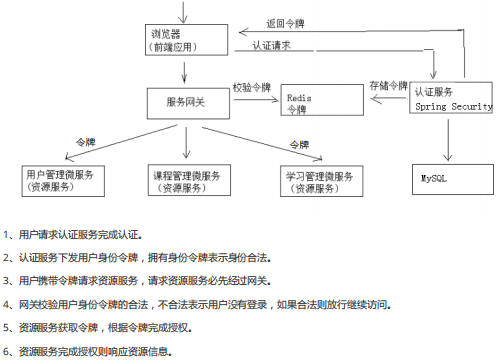

　　传统资源服务授权流程：

　　令牌结构：Header（头部：令牌的类型和使用的哈希算法）、 Payload（负载：内容也是一个json对象，存放有效信息）、Signature（签名：用于防止jwt内容被篡改）。

　　方法授权：生成Jwt令牌时在令牌中写入用户所拥有的权限，在资源服务方法上添加注解PreAuthorize，并指定此方法所需要的权限。例如@PreAuthorize("hasAuthority('course_find_list')")

　　细粒度授权：细粒度授权也叫数据范围授权，即不同的用户所拥有的操作权限相同，但是能够操作的数据范围是不一样的。一个例子：用户A和用户B都是教学机构，他们都拥有“我的课程”权限，但是两个用户所查询到的数据是不一样的。

　　我的课程查询，细粒度授权过程如下：

　　1）获取当前登录的用户Id　　

　　2）得到用户所属教育机构的Id

　　3）查询该教学机构下的课程信息

　　微服务之间认证：微服务之间进行调用时需要携带JWT。使用Feign拦截器实现远程调用携带jwt。

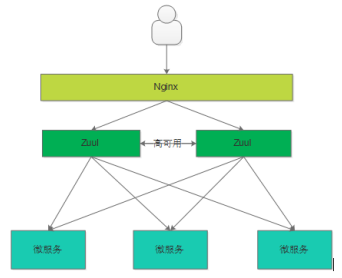

【Zuul网关】Nginx的作用是反向代理、负载均衡，Zuul的作用是保障微服务的安全访问，拦截微服务请求，校验合法性及负载均衡。Zuul的核心就是过虑器，通过过虑器实现请求过虑，身份校验等。

3.实现过程

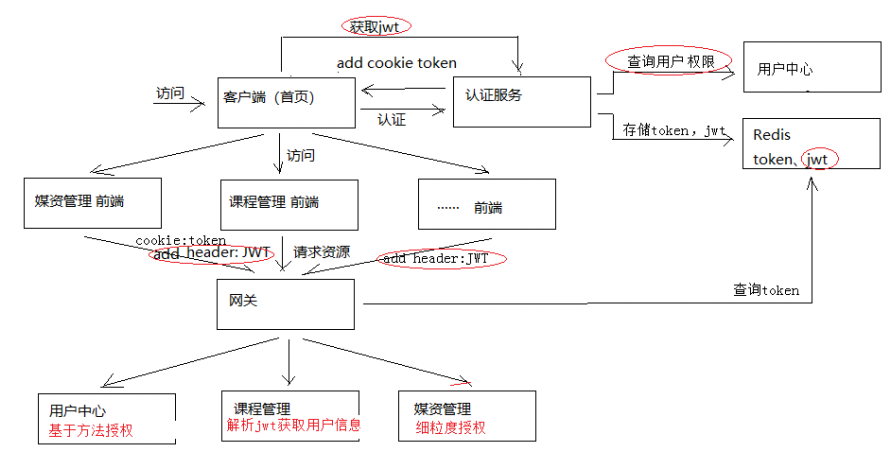

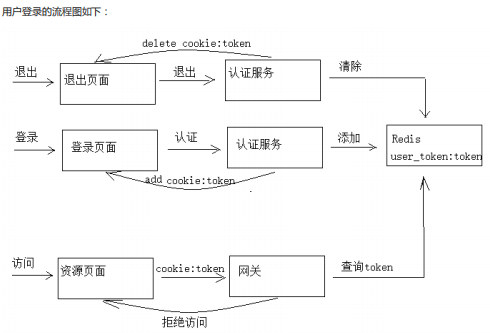

【用户登录】

【用户认证】

【用户授权】

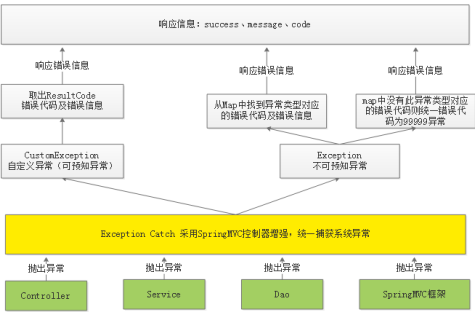

七、异常处理

　　1.自定义异常：自定义错误代码和错误信息，由程序员主动抛出，被springmvc统一捕获。

　　2.不可预知异常：不可预知的系统bug，异常类型未RuntimeException类型（运行时异常）。

　　3.使用 @ControllerAdvice和@ExceptionHandler注解来捕获指定类型的异常

八、相关问题
