实验3 转移指令跳转原理及其简单应用编程
1. 实验任务1
此部分书写内容：
给出程序task1.asm源码，及，运行截图
assume cs:code, ds:data
data segment
x db 1, 9, 3
len1 equ $ - x ; 符号常量, $指下一个数据项的偏移地址，这个示例中，是3
y dw 1, 9, 3
len2 equ $ - y ; 符号常量, $指下一个数据项的偏移地址，这个示例中，是9
data ends
code segment
start:
mov ax, data
mov ds, ax
mov si, offset x ; 取符号x对应的偏移地址0 -> si
mov cx, len1 ; 从符号x开始的连续字节数据项个数 -> cx
mov ah, 2
s1:mov dl, [si]
or dl, 30h
int 21h
mov dl, ' '
int 21h ; 输出空格
inc si
loop s1
mov ah, 2
mov dl, 0ah
int 21h ; 换行
mov si, offset y ; 取符号y对应的偏移地址3 -> si
mov cx, len2/2 ; 从符号y开始的连续字数据项个数 -> cx
mov ah, 2
s2:mov dx, [si]
or dl, 30h
int 21h
mov dl, ' '
int 21h ; 输出空格
add si, 2
loop s2
mov ah, 4ch
int 21h
code ends
end start
回答问题①
① line27, 汇编指令loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机
器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明
是如何计算得到跳转后标号s1其后指令的偏移地址的。
跳转量是 -14.
CPU在执行出loop指令时，用loop指令中的跳转地址减去下一条指令的地址得到偏移地址。即DH-1BH=-EH=-14.
回答问题②
② line44，汇编指令loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机
器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明
是如何计算得到跳转后标号s2其后指令的偏移地址的。
跳转量是 -14.
CPU在执行出loop指令时，用loop指令中的跳转地址减去下一条指令的地址得到偏移地址。即29H-39H=-10H=-16.
问题③

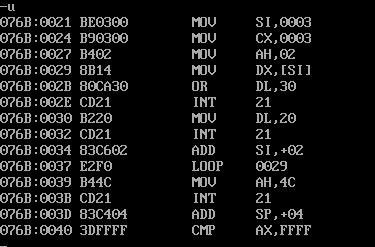

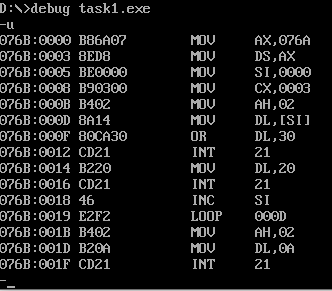

③ 附上上述分析时，在debug中进行调试观察的反汇编截图
2. 实验任务2
此部分书写内容：
给出程序task2.asm源码
assume cs:code, ds:data
data segment
dw 200h, 0h, 230h, 0h
data ends
stack segment
db 16 dup(0)
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov word ptr ds:[0], offset s1
mov word ptr ds:[2], offset s2
mov ds:[4], cs
mov ax, stack
mov ss, ax
mov sp, 16
call word ptr ds:[0]
s1: pop ax
call dword ptr ds:[2]
s2: pop bx
pop cx
mov ah, 4ch
int 21h
code ends
end start

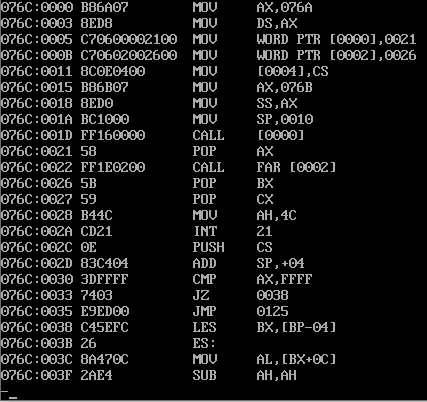

给出分析、调试、验证后，寄存器(ax) = ? （bx) = ? （cx) = ? 附上调试结果界面截图。
① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) =
? 寄存器(bx) = ? 寄存器(cx) = ?
猜测
ax=0021, bx=0026, cx=076c
② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试
结果与理论分析结果是否一致。
程序运行结果为ax=0021 , bx=0026 , cx=076C .
3. 实验任务3
针对8086CPU，已知逻辑段定义如下：
编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据
之间以空格间隔。
要求：
编写子程序printNumber
功能：以十进制形式输出一个两位数
入口参数：寄存器ax（待输出的数据 --> ax）
出口参数：无
编写子程序printSpace
功能：打印一个空格
入口参数：无
出口参数：无
在主体代码中，综合应用寻址方式和循环，调用printNumber和printSpace, 实现题目要求。
此部分书写内容：
给出程序源码task3.asm
assume cs:code, ds:data
data segment
x db 99, 72, 85, 63, 89, 97, 55
len equ $ - x
data ends
code segment
main: mov ax, data
mov ds, ax
mov si, offset x
mov cx, len
s1: mov ah, 0
mov al, [si]
call printNumber
call printSpace
inc si
loop s1
mov ax, 4c00h
int 21h
printNumber:
;high
mov bl, 10
div bl
mov bx, ax
mov dl, bl
or dl, 30h
mov ah, 2
int 21h
;low
mov dl, bh
or dl, 30h
mov ah, 2
int 21h
ret
printSpace:
mov dl, ' '
mov ah, 2
int 21h
ret
code ends
end main

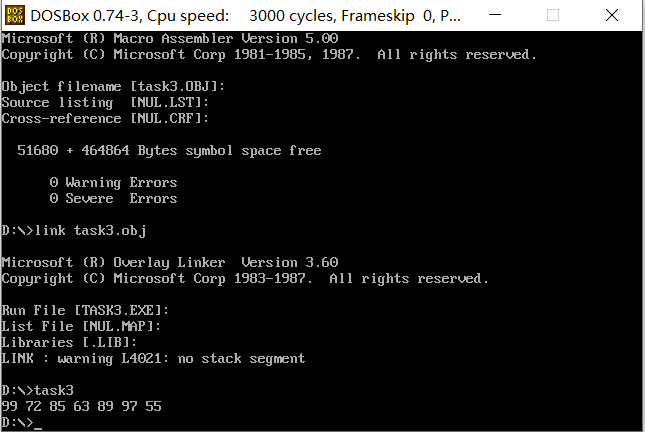

运行测试截图
4. 实验任务4
针对8086CPU，已知逻辑段定义如下：
编写8086汇编源程序task4.asm，在屏幕上以指定颜色、指定行，在屏幕上输出字符串。
要求：
编写子程序printStr
功能：在指定行、以指定颜色，在屏幕上显示字符串
入口参数
字符串首字符地址 --> ds:si（其中，字符串所在段的段地址—> ds, 字符串起始地址的偏
移地址—> si）
字符串长度 --> cx
字符串颜色 --> bl
指定行 --> bh （取值：0 ~24）
出口参数：无
在主体代码中，两次调用printStr，使得在屏幕最上方以黑底绿字显示字符串，在屏幕最下方以黑
底红色显示字符串
此部分书写内容：
给出程序源码task4.asm
assume cs:code, ds:data
data segment
str db 'try'
len equ $ - str
data ends
code segment
main: mov ax, data
mov ds, ax
mov si, offset str
mov cx, len
mov bl, 02h
mov bh, 0
call printStr
mov si, offset str
mov cx, len
mov bl, 04h
mov bh, 24
call printStr
mov ax, 4c00h
int 21h
printStr:
mov ax, 0b800h
mov es, ax
mov al, 0a0h
mul bh
mov di, ax
s: mov ah, ds:[si]
mov es:[di], ah
mov es:[di]+1, bl
add di, 2
inc si
loop s
ret
code ends
end main

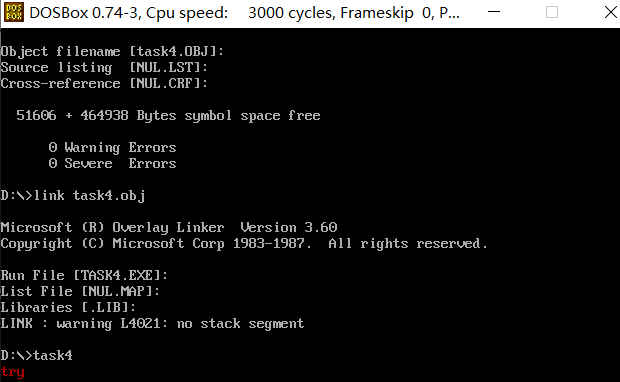

运行测试截图
5. 实验任务5
针对8086CPU，针对8086CPU，已知逻辑段定义如下：
在80×25彩色字符模式下，在屏幕最后一行正中间显示学号。要求输出窗口蓝底，学号和两侧折线，以
白色前景色显示。
此部分书写内容：
给出程序源码task5.asm
assume cs:code, ds:data
data segment
stu_no db '201983290533'
len = $ - stu_no
data ends
code segment
main: mov ax, data
mov ds, ax
mov ax, 0b800h
mov es, ax
mov di, 1
mov cx, 4000
s: mov ah, 17h
mov es:[di], ah
add di, 2
loop s
mov bx, 0f00h
call print
mov si, offset stu_no
mov di, 68
mov cx, len
mov ah, 17h
s2: mov al, ds:[si]
mov es:[di+bx], al
mov es:[di+bx]+1, ah
inc si
add di, 2
loop s2
mov bx, 0f5ch
call print
mov ax, 4c00h
int 21h
print: mov di, 0
mov cx, 34
mov ah, '-'
mov al, 17h
s1: mov es:[bx+di], ah
mov es:[bx+di]+1, al
add di, 2
loop s1
ret
code ends
end main

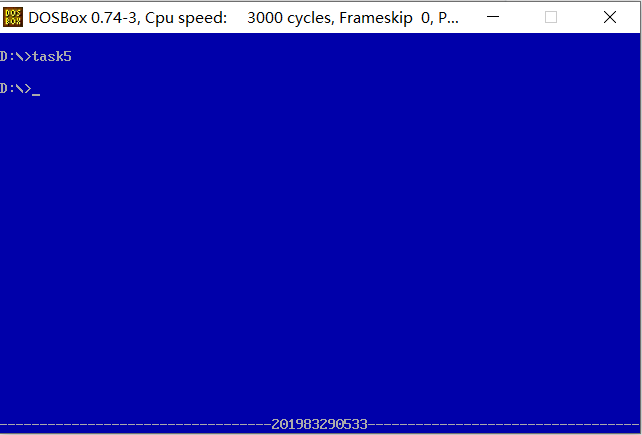

运行测试截图
