设计模式——装饰器模式

设计模式——装饰器模式

一、概述

1、装饰器模式（Decorator Pattern）允许向一个现有的对象添加新的功能，同时又不改变其结构。这种类型的设计模式属于结构型模式。

2、装饰器模式的优点：动态给一个对象添加额外的功能，就增扩展共功能来说，装饰器模式比生成子类更灵活。（装饰模式是继承的一个替代模式）

3、缺点：多层装饰比较复杂

4、装饰器模式与建造者模式的区别：

• 前者是结构性设计模式，后者是创建型设计模式。
• 装饰器模式是扩展一个现有对象的功能。而建造者模式则是创建一个新的对象并赋予他相应的功能。

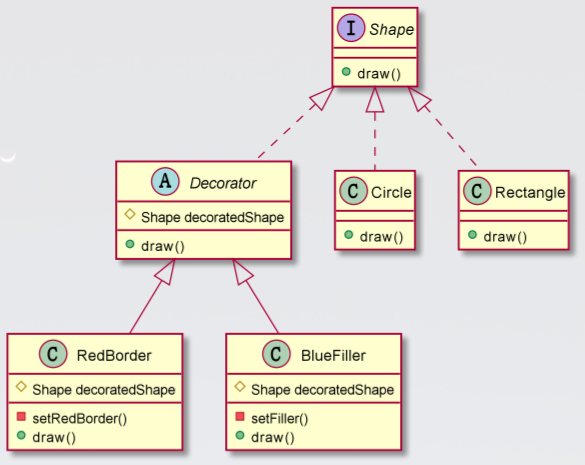

二、绘制UML类图

在Idea中使用PlantUML 插件绘制UML类图

@startuml
abstract class Decorator{
# Shape decoratedShape
+ draw()
}
interface Shape{
+ draw()
}
class Circle{
+ draw()
}
class Rectangle{
+ draw()
}
class RedBorder{
# Shape decoratedShape
- setRedBorder()
+ draw()
}
class BlueFiller{
# Shape decoratedShape
- setFiller()
+ draw()
}
Shape <|.. Decorator
Shape <|.. Circle
Shape <|.. Rectangle
Decorator <|-- BlueFiller
Decorator <|-- RedBorder
@enduml

三、代码实现

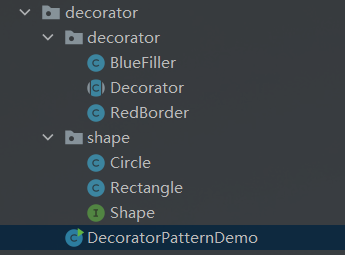

目录结构：

1、Shape接口

public interface Shape {
    void draw();
}

2、Shape接口的具体实现类

public class Circle implements Shape {

    @Override
    public void draw() {
        System.out.println("形状: 圆形");
    }
}



public class Rectangle implements Shape {

    @Override
    public void draw() {
        System.out.println("形状: 矩形");
    }
}

3、定义抽象装饰器类

public abstract class Decorator implements Shape {
    protected Shape decoratedShape;

    public Decorator(Shape decoratedShape){
        this.decoratedShape = decoratedShape;
    }

    public void draw(){
        decoratedShape.draw();
    }
}

4、定义具体装饰类

public class RedBorder extends Decorator {

    public RedBorder(Shape decoratedShape) {
        super(decoratedShape);
    }

    @Override
    public void draw() {
        decoratedShape.draw();
        setRedBorder(decoratedShape);
    }

    private void setRedBorder(Shape decoratedShape) {
        System.out.println("边框颜色: 红色");
    }
}



public class BlueFiller extends Decorator {
    public BlueFiller(Shape decoratedShape) {
        super(decoratedShape);
    }

    @Override
    public void draw() {
        decoratedShape.draw();
        setFiller(decoratedShape);
    }

    public void setFiller(Shape decoratedShape) {
        System.out.println("填充色: 蓝色");
    }
}

5、测试

public class DecoratorPatternDemo {
    public static void main(String[] args) {
        Decorator blueCircle = new RedBorder(new BlueFiller(new Circle()));
        blueCircle.draw();
    }
}

注意：如果只有一个ConcreateComponent1具体类，则直接让抽象装饰类继承ConcreateComponent1类，而不用再定义一个Component接口。

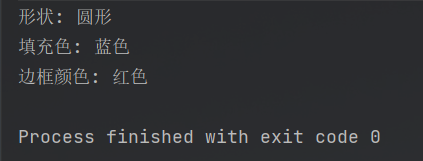

 6、运行结果

四、参考链接

1. 《大话设计模式》

2.  菜鸟教程——装饰器模式
