一、实验目的

能够独立部署RYU控制器；
能够理解RYU控制器实现软件定义的集线器原理；
能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

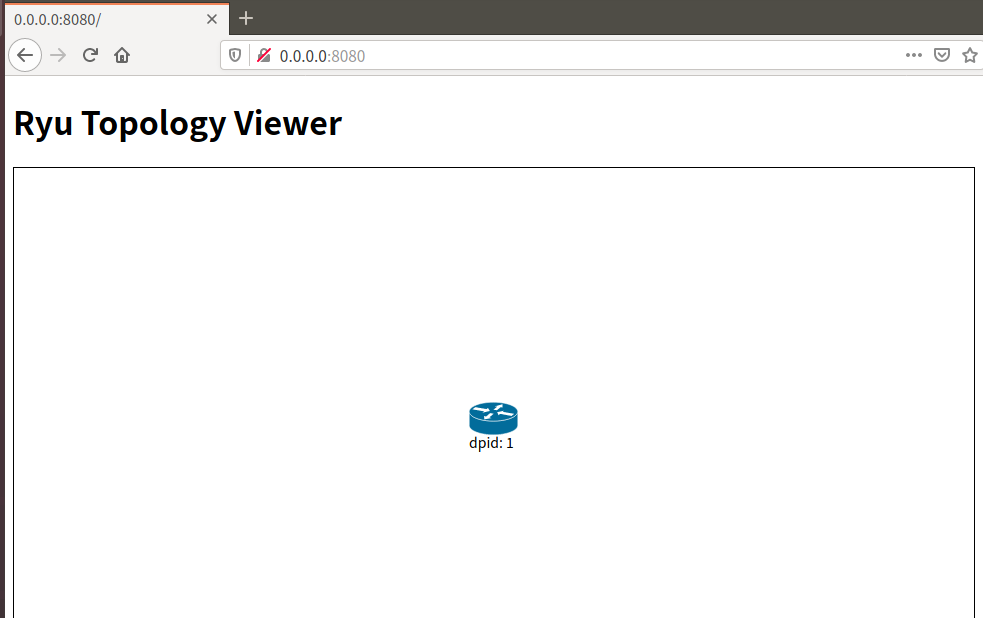

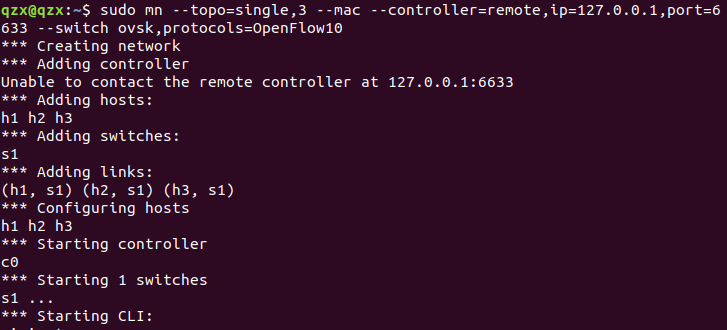

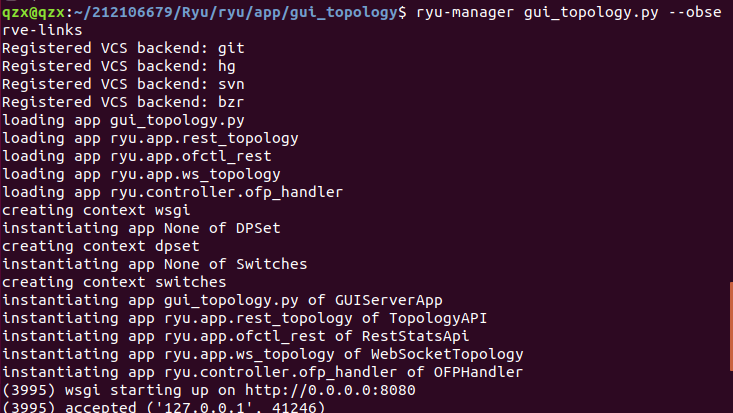

搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

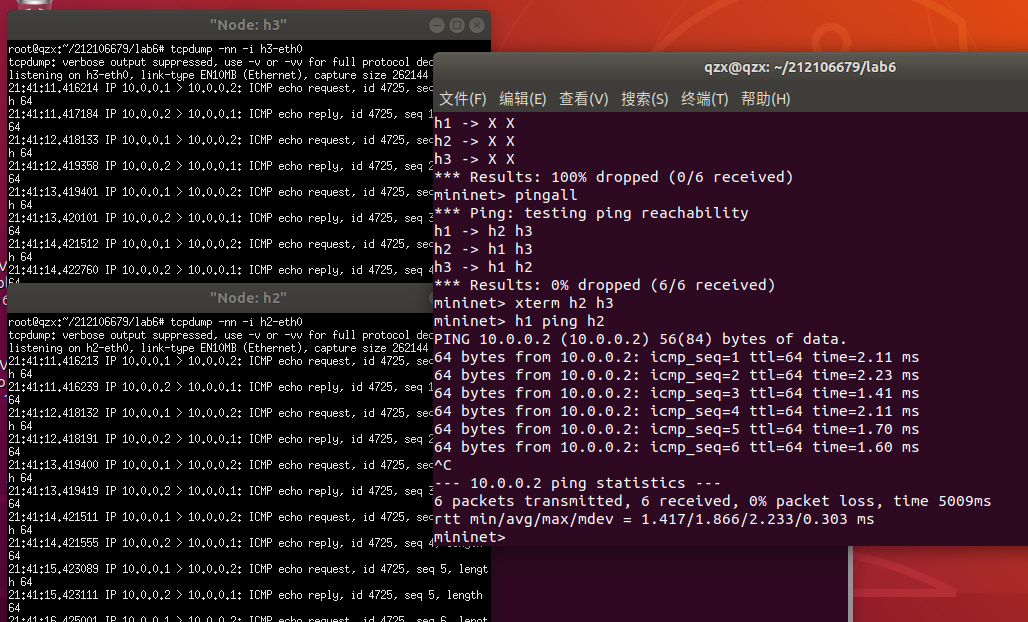

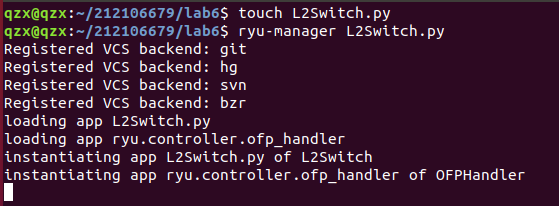

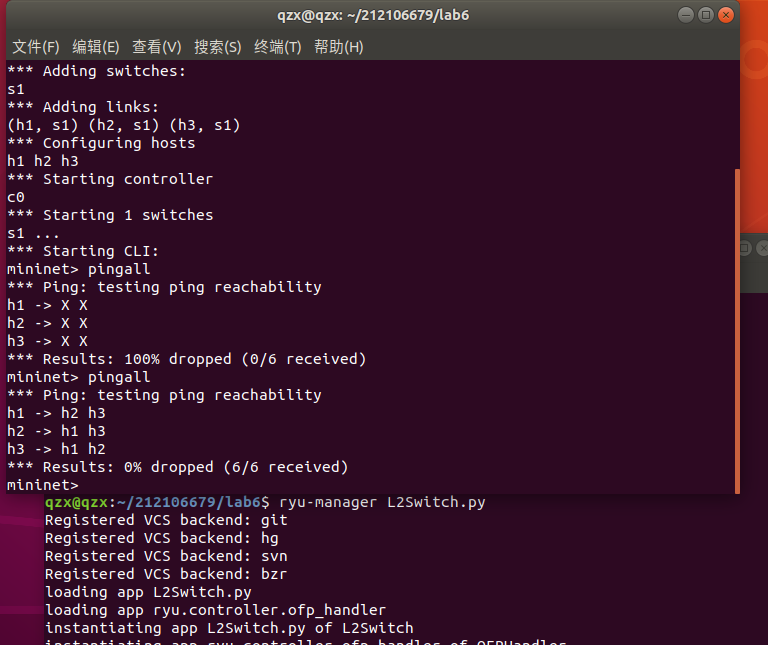

阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。

















 二者实现的都是洪泛发送ICMP报文，所以在h2和h3可以看到都有抓到数据包。
不同之处在于：Ryu中，L2Switch下发的流表无法查看；而POX中Hub则可以查看。
编程修改L2Switch.py，另存为L2212106696.py，使之和POX的Hub模块的变得一致？

from ryu.base import app_manager
from ryu.ofproto import ofproto_v1_3
from ryu.controller import ofp_event
from ryu.controller.handler import MAIN_DISPATCHER,CONFIG_DISPATCHER
from ryu.controller.handler import set_ev_cls


class Hub(app_manager.RyuApp):
    OFP_VERSIONS = [ofproto_v1_3.OFP_VERSION]

    def __init__(self,*args,**kwargs):
        super(Hub,self).__init__(*args,**kwargs)


    @set_ev_cls(ofp_event.EventOFPSwitchFeatures,CONFIG_DISPATCHER)
    def switch_features_handler(self,ev):
        datapath = ev.msg.datapath
        ofproto = datapath.ofproto
        ofp_parser = datapath.ofproto_parser

        match = ofp_parser.OFPMatch()
        actions = [ofp_parser.OFPActionOutput(ofproto.OFPP_CONTROLLER,ofproto.OFPCML_NO_BUFFER)]

        self.add_flow(datapath,0,match,actions,"default flow entry")

    def add_flow(self,datapath,priority,match,actions,remind_content):
        ofproto = datapath.ofproto
        ofp_parser = datapath.ofproto_parser

        inst = [ofp_parser.OFPInstructionActions(ofproto.OFPIT_APPLY_ACTIONS,
                                             actions)]

        mod = ofp_parser.OFPFlowMod(datapath=datapath,priority=priority,
                                    match=match,instructions=inst);
        print("install to datapath,"+remind_content)
        datapath.send_msg(mod);


    @set_ev_cls(ofp_event.EventOFPPacketIn,MAIN_DISPATCHER)
    def packet_in_handler(self,ev):
        msg = ev.msg
        datapath = msg.datapath
        ofproto = datapath.ofproto
        ofp_parser = datapath.ofproto_parser

        in_port = msg.match['in_port']

        print("get packet in, install flow entry,and lookback parket to datapath")

        match = ofp_parser.OFPMatch();
        actions = [ofp_parser.OFPActionOutput(ofproto.OFPP_FLOOD)]

        self.add_flow(datapath,1,match,actions,"hub flow entry")

        out = ofp_parser.OFPPacketOut(datapath=datapath,buffer_id=msg.buffer_id,
                                            in_port=in_port,actions=actions)

        datapath.send_msg(out);

个人总结
本次实验通过ryu的使用，明白了ryu与pox转发的流表的区别，pox是直接向交换机发送流表项的，而ryu要经过处理packet_in事件后，才向交换机下发流表。
