实验5：开源控制器实践——POX

实验5：开源控制器实践——POX

一、实验目的

1. 能够理解 POX 控制器的工作原理；
2. 通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX控制器的使用方法；
3. 能够运用 POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发的方法。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）

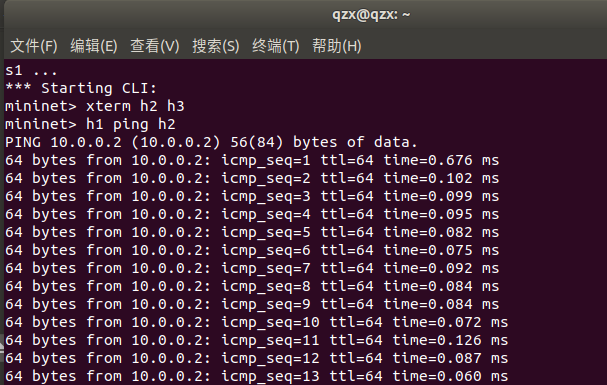

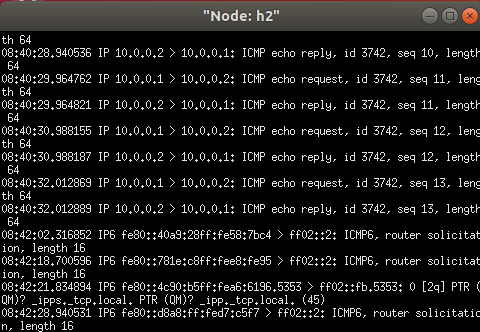

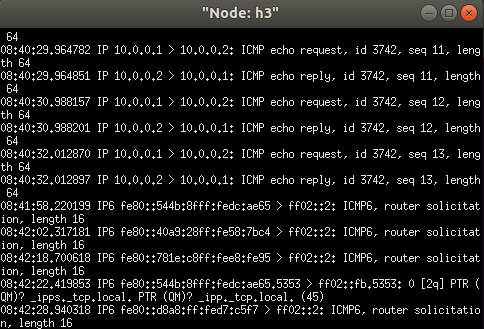

2. 阅读Hub模块代码，使用 tcpdump 验证Hub模块；

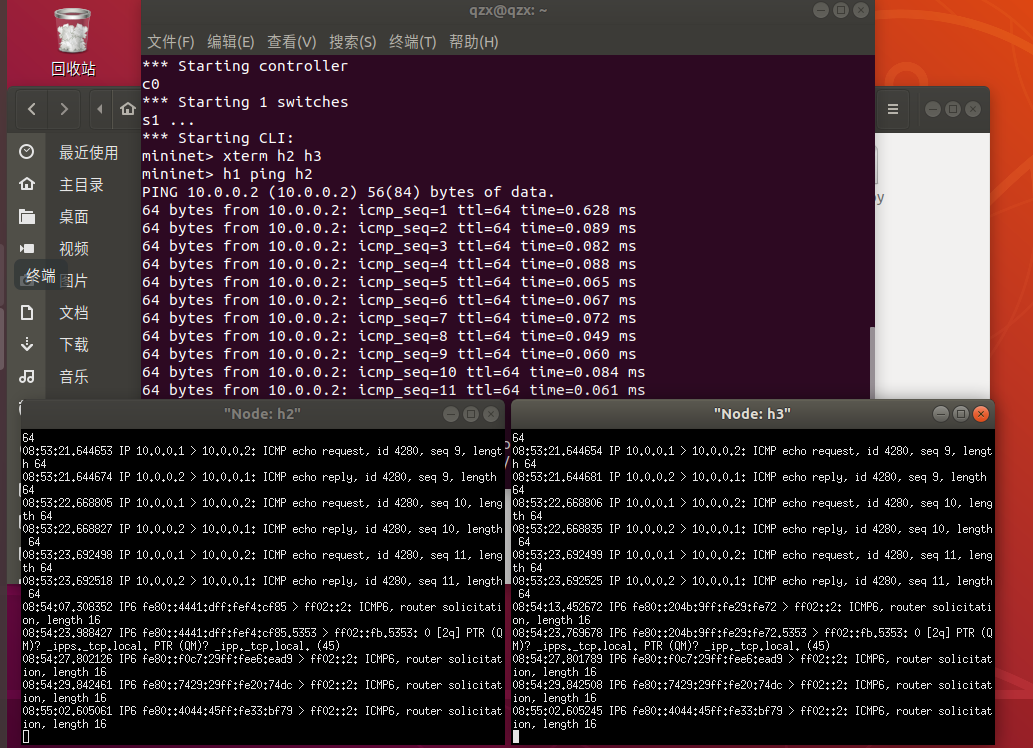

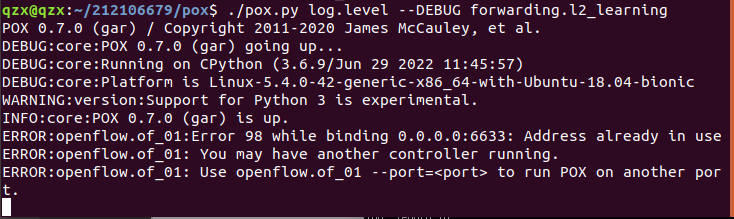

3. 阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块













4. （二）进阶要求

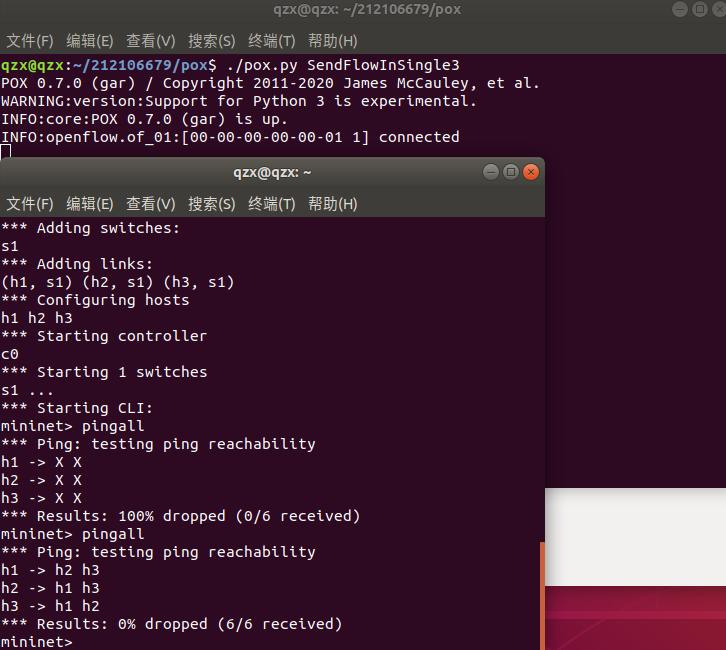

   重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。






   from pox.core import core
   import pox.openflow.libopenflow_01 as of

   class SendFlowInSingle3(object):
       def __init__ (self):
           core.openflow.addListeners(self)
       def _handle_ConnectionUp(self, event):
           msg = of.ofp_flow_mod()  # 下发流表
           msg.priority = 1
           msg.match.in_port = 1  # 使数据包进入端口1
           msg.actions.append(of.ofp_action_output(port=2)) # 从端口2转发出去
           msg.actions.append(of.ofp_action_output(port=3)) # 从端口3转发出去
           event.connection.send(msg)
           msg = of.ofp_flow_mod()
           msg.priority = 1
           msg.match.in_port = 2  # 使数据包进入端口2
           msg.actions.append(of.ofp_action_output(port=1)) # 从端口1转发出去
           msg.actions.append(of.ofp_action_output(port=3)) # 从端口3转发出去
           event.connection.send(msg)
           msg = of.ofp_flow_mod()
           msg.priority = 1
           msg.match.in_port = 3  # 使数据包进入端口3
           msg.actions.append(of.ofp_action_output(port=1)) # 从端口1转发出去
           msg.actions.append(of.ofp_action_output(port=2)) # 从端口2转发出去
           event.connection.send(msg)
   def launch():
       core.registerNew(SendFlowInSingle3)

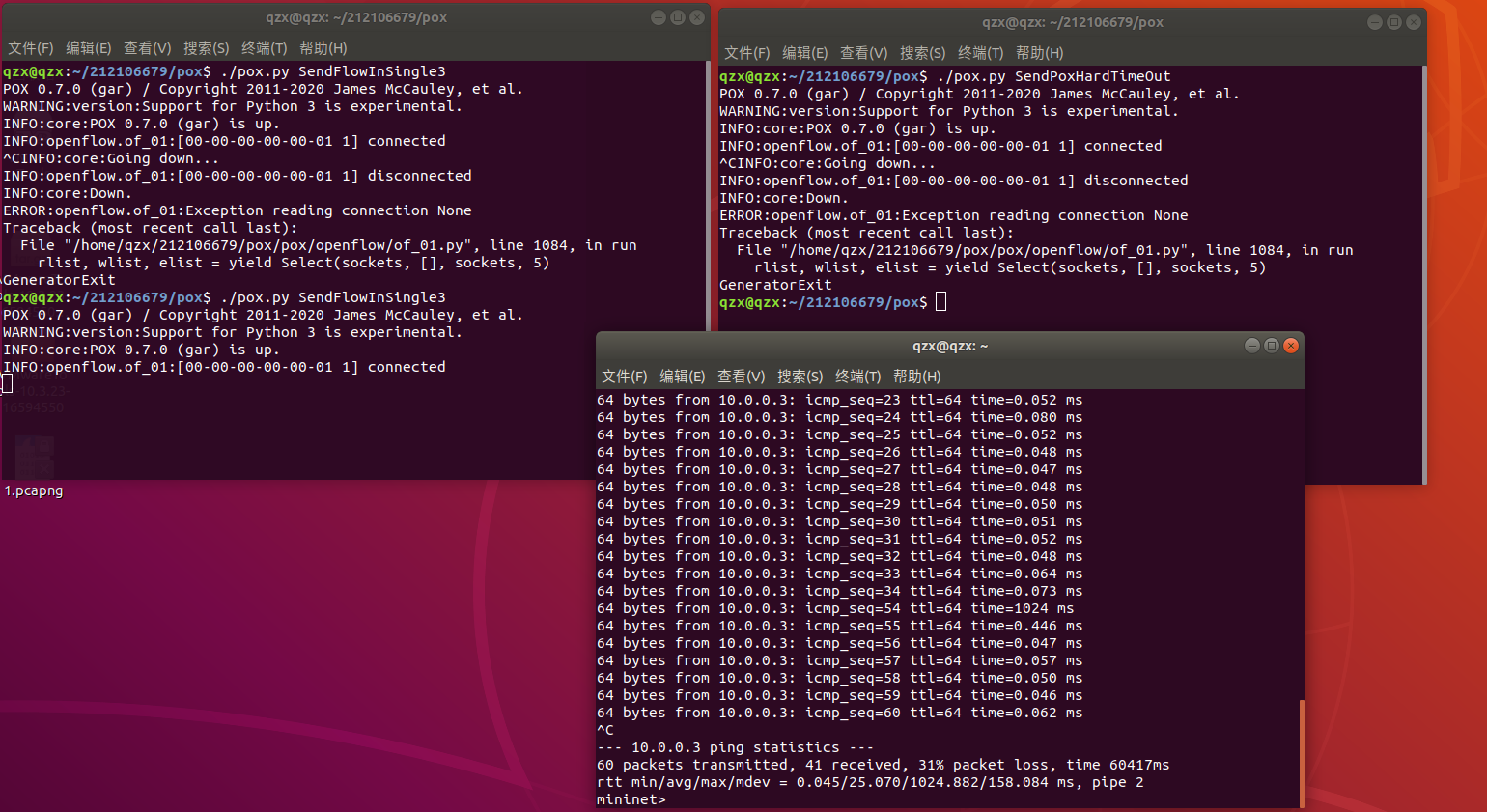

   基于进阶1的代码，完成ODL实验的硬超时功能。


   （三）实验报个人总结

   本次实验感觉相对较难，涉及到了Pox的相关知识，
   实验中运行了pox下的forwarding中的hub与l2_learning，了解了hub与switch的差别，在hub下ping是每个主机都会受到，但switch下只有指定的主机。
