实验1:SDN拓扑实践

一、实验目的

  • 能够使用源码安装Mininet;
  • 能够使用Mininet的可视化工具生成拓扑;
  • 能够使用Mininet的命令行生成特定拓扑;
  • 能够使用Mininet交互界面管理SDN拓扑;
  • 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

(一)基本要求

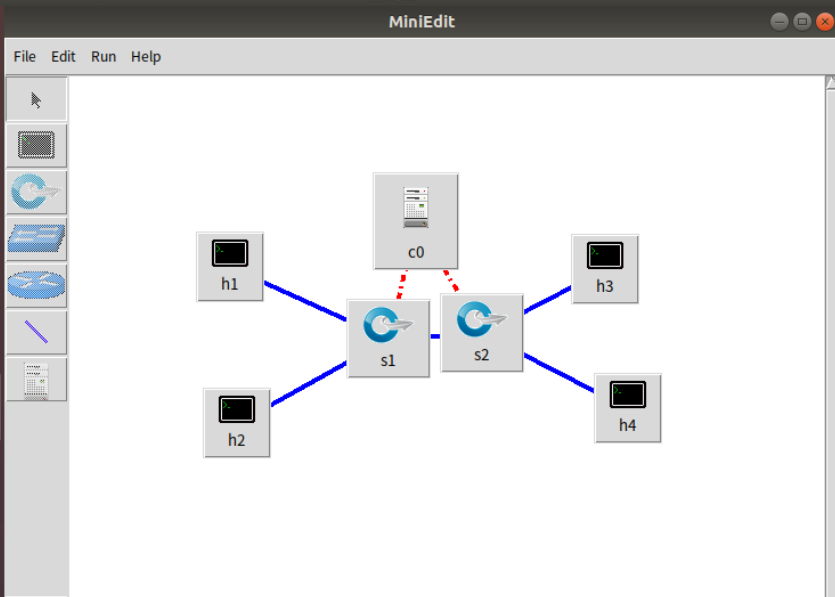

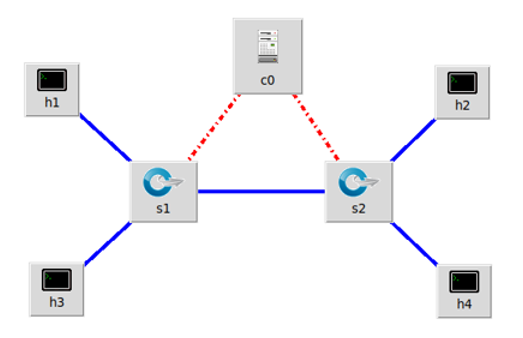

使用Mininet可视化工具,生成下图所示的拓扑,并保存拓扑文件名为学号.py。

  • 使用Mininet的命令行生成如下拓扑:
    a) 3台交换机,每个交换机连接1台主机,3台交换机连接成一条线。
    b) 3台主机,每个主机都连接到同1台交换机上。

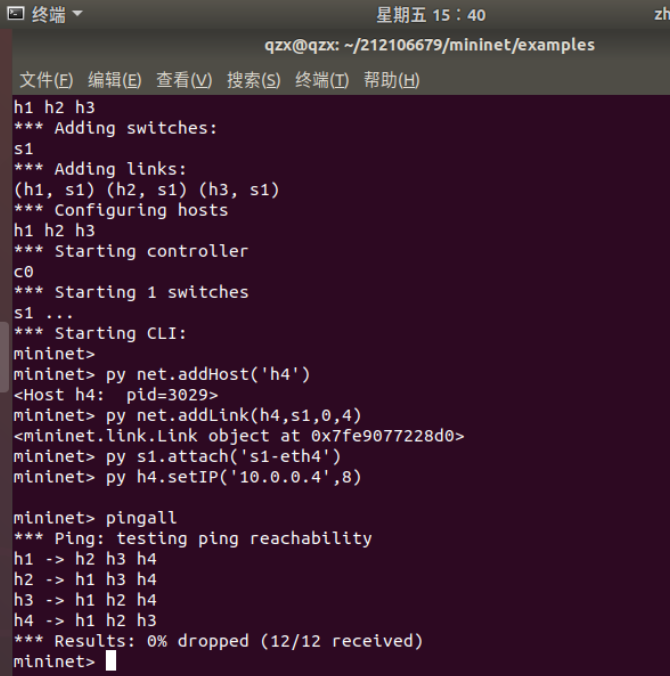

在2 b)的基础上,在Mininet交互界面上新增1台主机并且连接到交换机上,再测试新拓扑的连通性。

编辑基本要求第1步保存的Python脚本,添加如下网络性能限制,生成拓扑:
a) h1的cpu最高不超过50%;
b) h1和s1之间的链路带宽为10,延迟为5ms,最大队列大小为1000,损耗率50。

(二)进阶要求

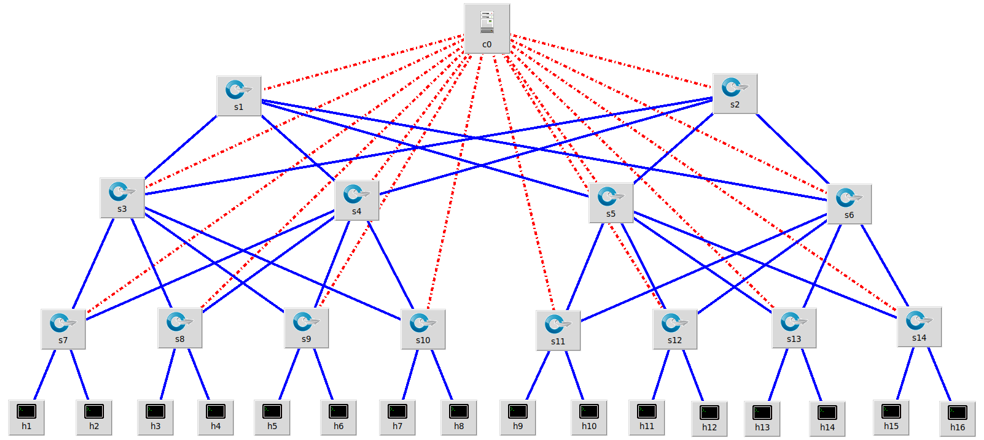

编写Python脚本,生成如下数据中心网络拓扑,要求:

编写.py拓扑文件,命名为“学号_fattree.py”;

必须通过Mininet的custom参数载入上述文件,不得直接使用miniedit.py生成的.py文件;

设备名称必须和下图一致;

使用Python的循环功能实现,不得在代码中手工直接添加设备和链路。

四、实验报告

请用Markdown排版,提交在博客园班级作业区,不熟悉Markdown的同学可参考Markdown示例
基础要求提交以下内容,其余文字请勿赘述,否则扣分

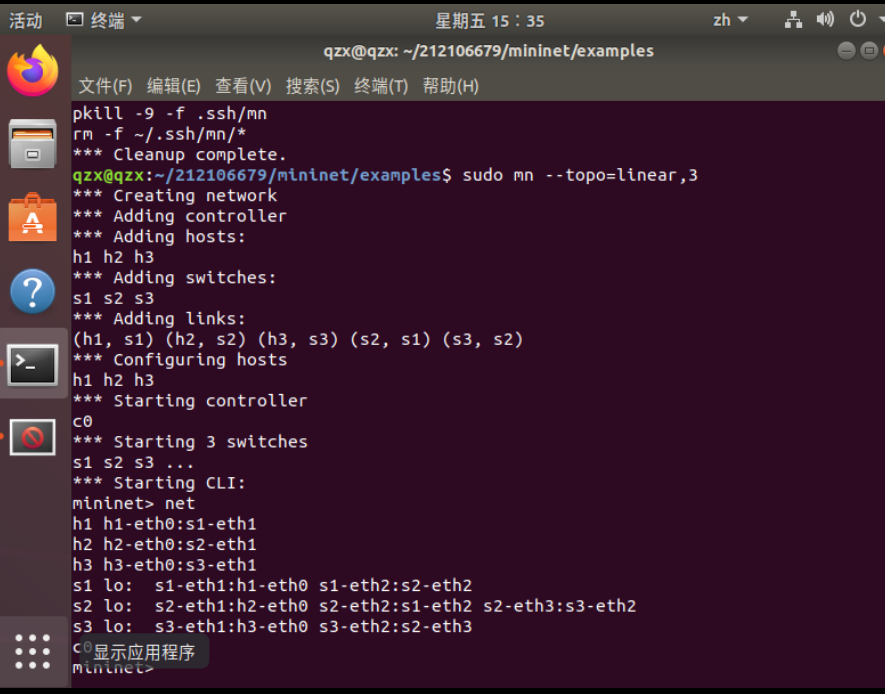

a) 第1步Mininet运行结果截图

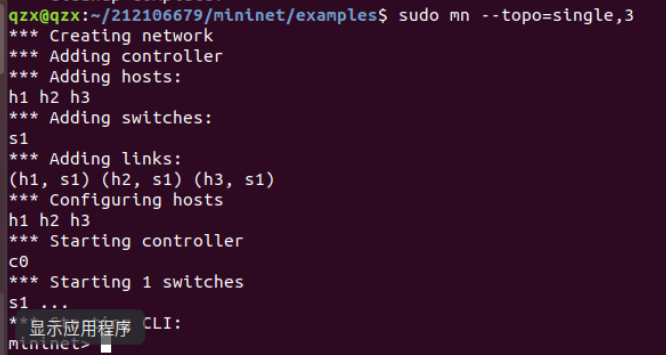

b) 第2步的执行结果截图

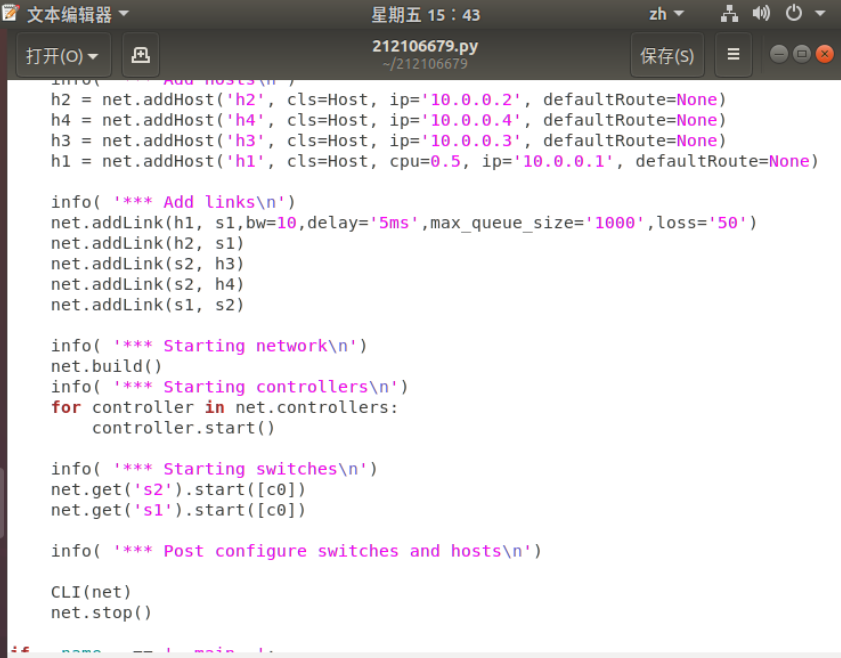

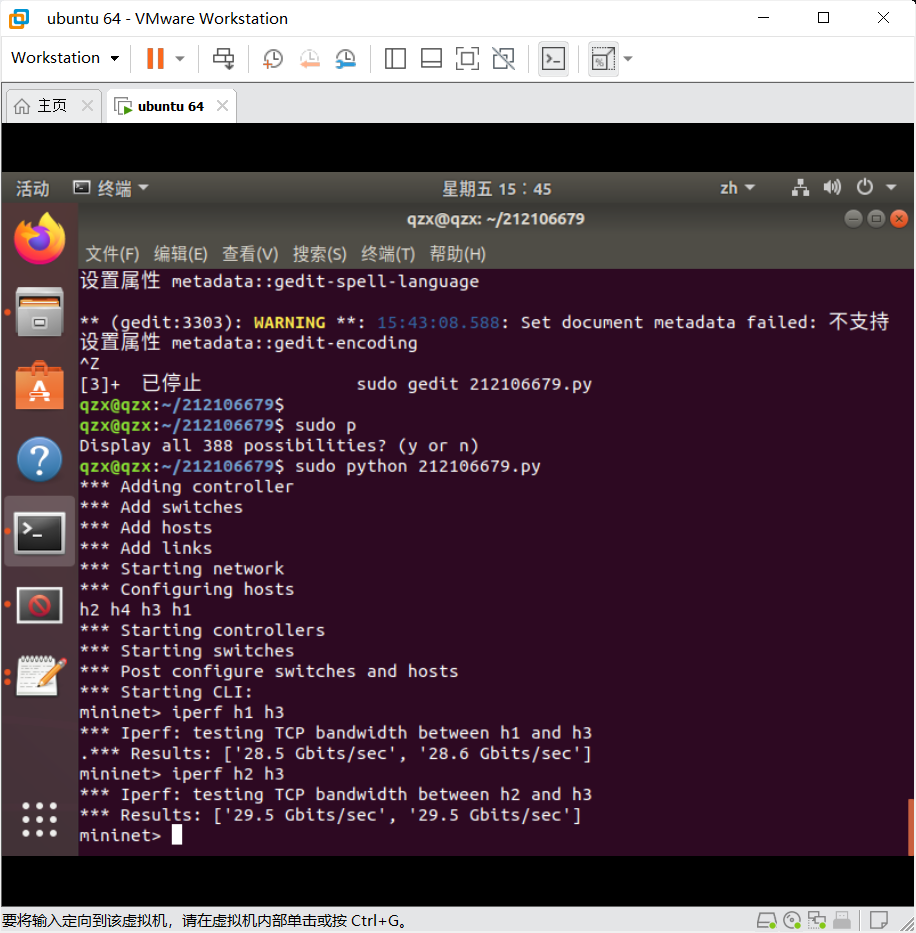

c) 第3步提交修改过的“学号.py”代码、Mininet运行结果









进阶要求为选做,有完成的同学请提交学号_fattree.py代码和执行结果截图,有完成比未完成的上机分数更高。



个人总结

本次实验让我学习到了mininet可视化拓扑以及使用Python脚本构建SDN拓扑的方法。
