【自学嵌入式：stm32单片机】BKP备份寄存器

目录

• BKP备份寄存器
  • BKP基本介绍
  • BKP基本结构

BKP备份寄存器

BKP基本介绍

• BKP（Backup Registers）备份寄存器

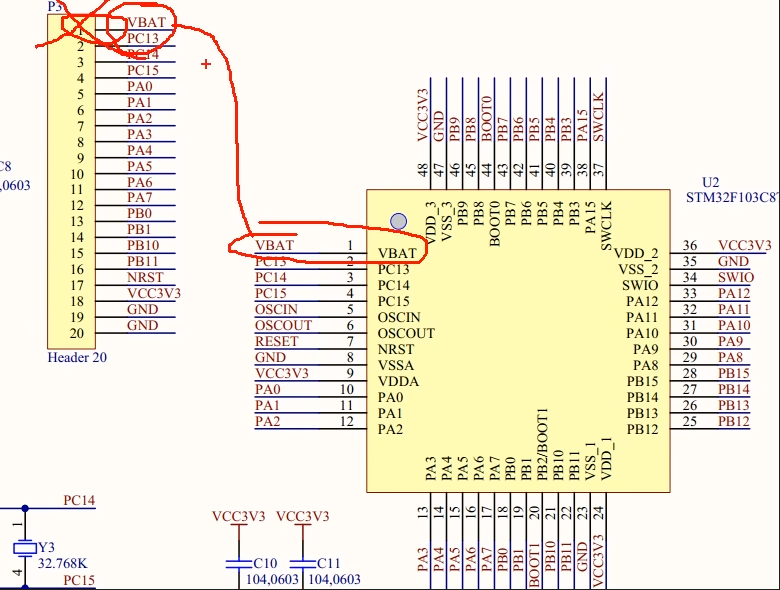

• BKP可用于存储用户应用程序数据。当VDD（2.0_{3.6V）电源被切断，他们仍然由VBAT（1.8}3.6V）维持供电。当系统在待机模式下被唤醒，或系统复位或电源复位时，他们也不会被复位
• TAMPER引脚产生的侵入事件（防拆开）将所有备份寄存器内容清除
• RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲
• 存储RTC时钟校准寄存器
• 用户数据存储容量：20字节（中容量和小容量，C8T6就是20字节）/ 84字节（大容量和互联型）

BKP基本结构

上图中黄色为stm32的后备区域（后备区域不只有BKP），还有RTC实时时钟的相关电路，stm32后备区的特性就是，当vdd主电源掉电时，后备区域仍可以由VBAT的备用电池供电，当VDD主电源上电时，后备区域供电会由VBAT切换到VDD，也就是主电源有电时，VBAT不会用到，这样可以节省电池电量，然后BKP是位于后备区域的，BKP里主要有数据寄存器、控制寄存器、状态寄存器，和RTC时钟校准寄存器这些东西，其中数据寄存器是主要部分，每个数据寄存器都是16位的，也就是一个数据可以存2个字节，对于中容量和小容量的设备，有DR1到DR10，大容量设备一直到DR42

当TAMPER引脚产生上升沿或者下降沿，BKP清除数据寄存器所有内容，时钟输出可以把RTC的相关时钟从PC13的RTC引脚输出出去，其中，输出校准时钟时，再配合这个校准寄存器，可以对RTC的误差进行校准
