【自学嵌入式：51单片机】串口通信

通信

两个设备之间数据传输

并行通信

数据一起传输，51单片机，并行通信，需要8位一起传输，并行传输快，多用在开发板内部

串行通信

8个位要依次传输，串行多用于外部通信，串行通信对远距离传输较好，

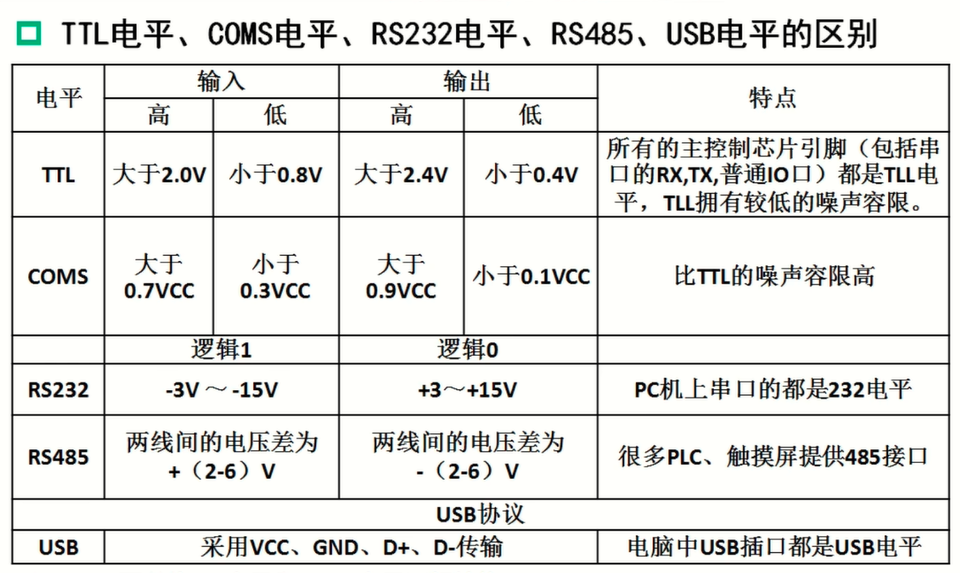

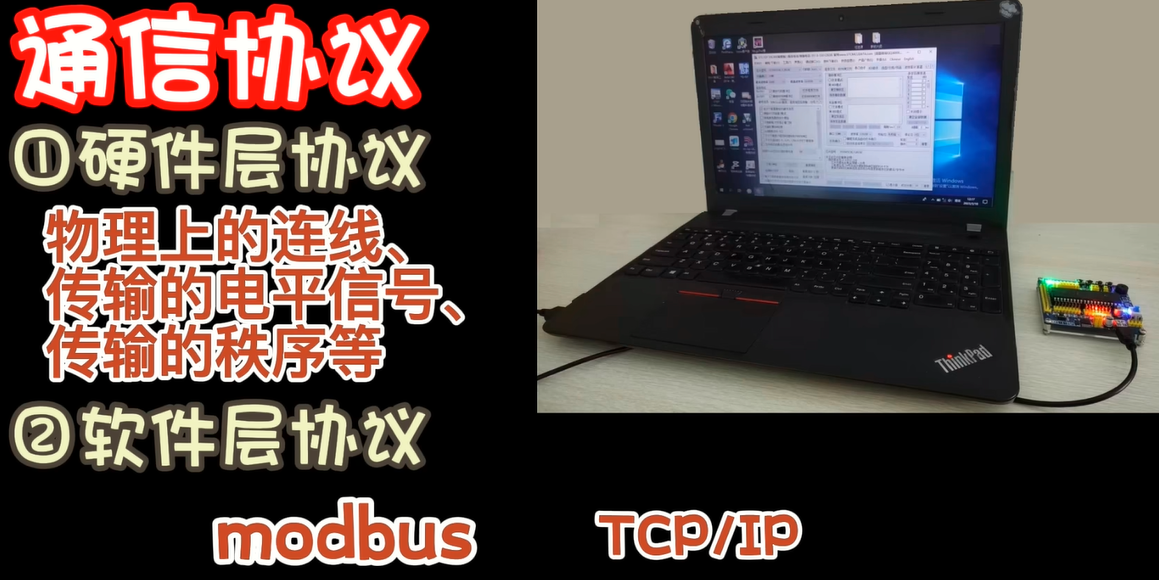

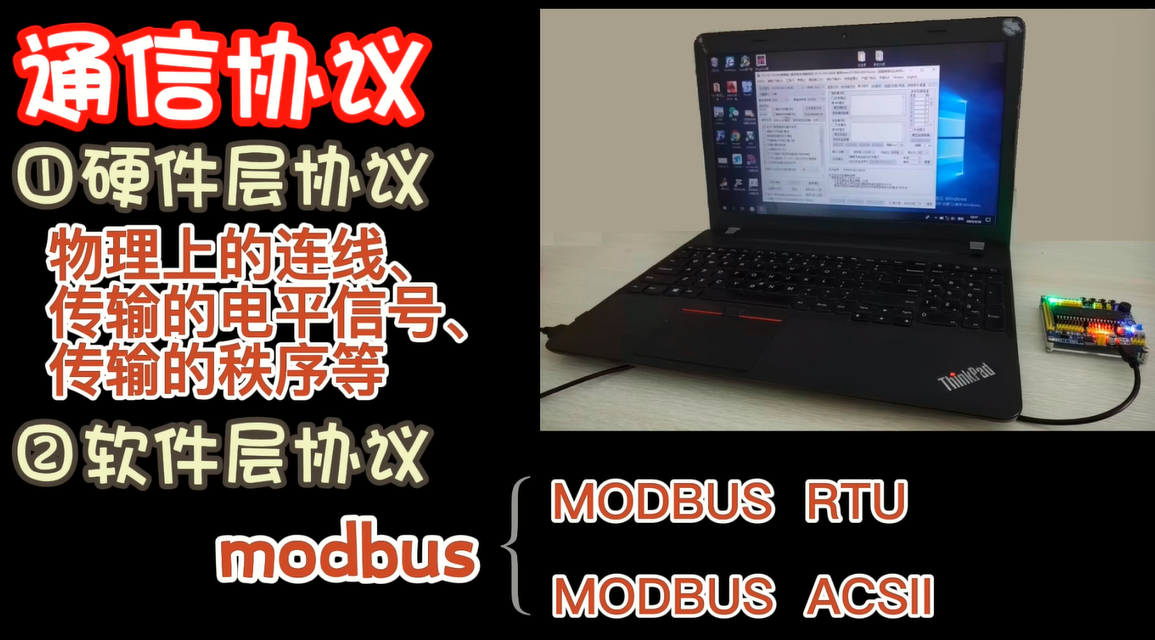

通信协议与通信接口

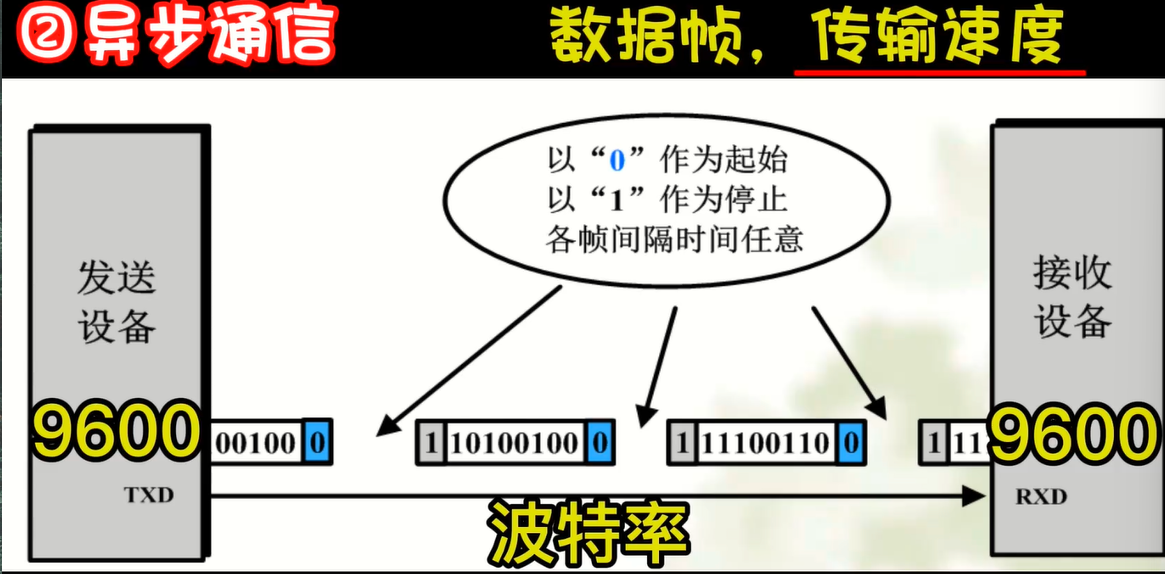

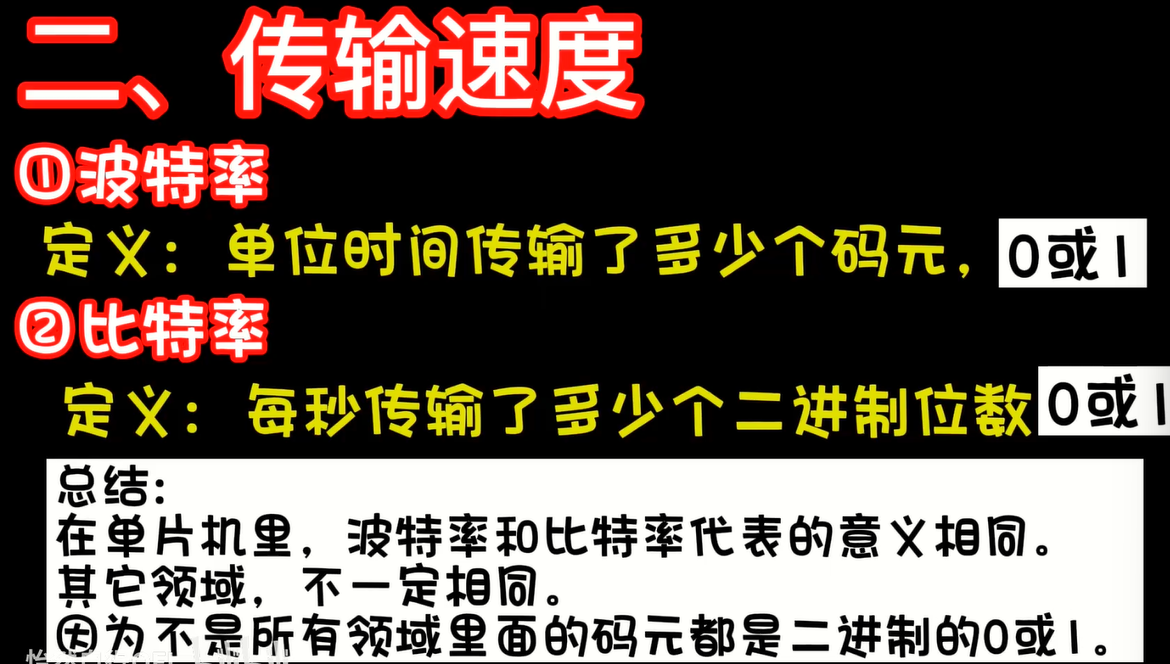

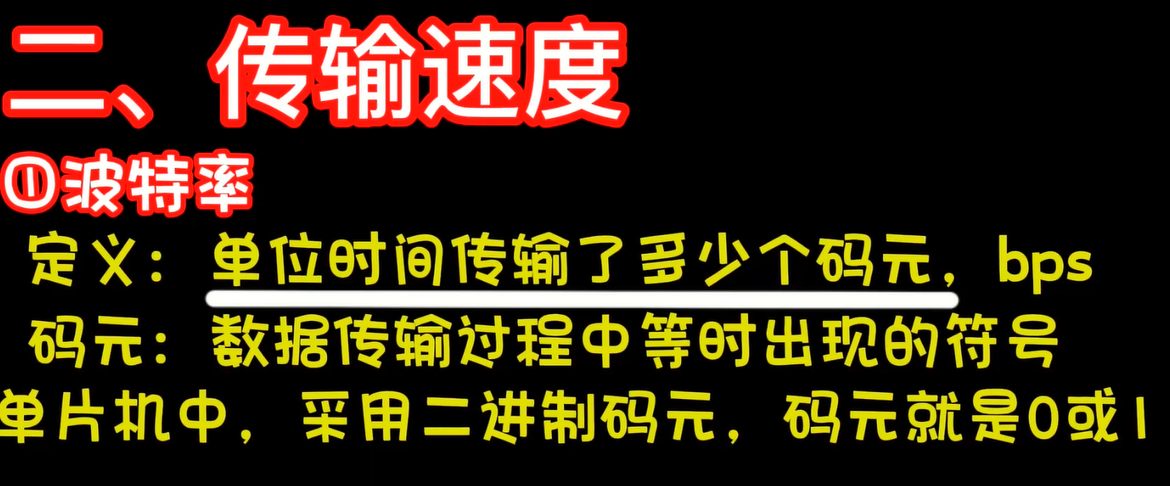

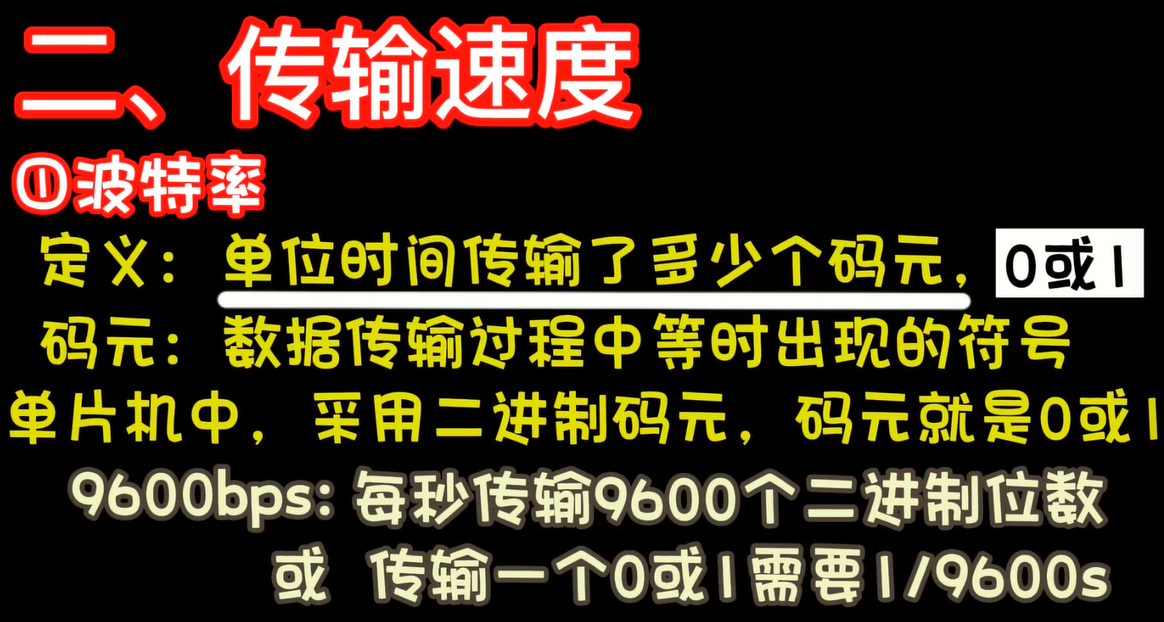

串行通信分类及波特率

UART串口

51单片机的串口是一个异步全双工的UART串口
没用时钟引脚，靠数据帧，波特率
可收可发，2根线

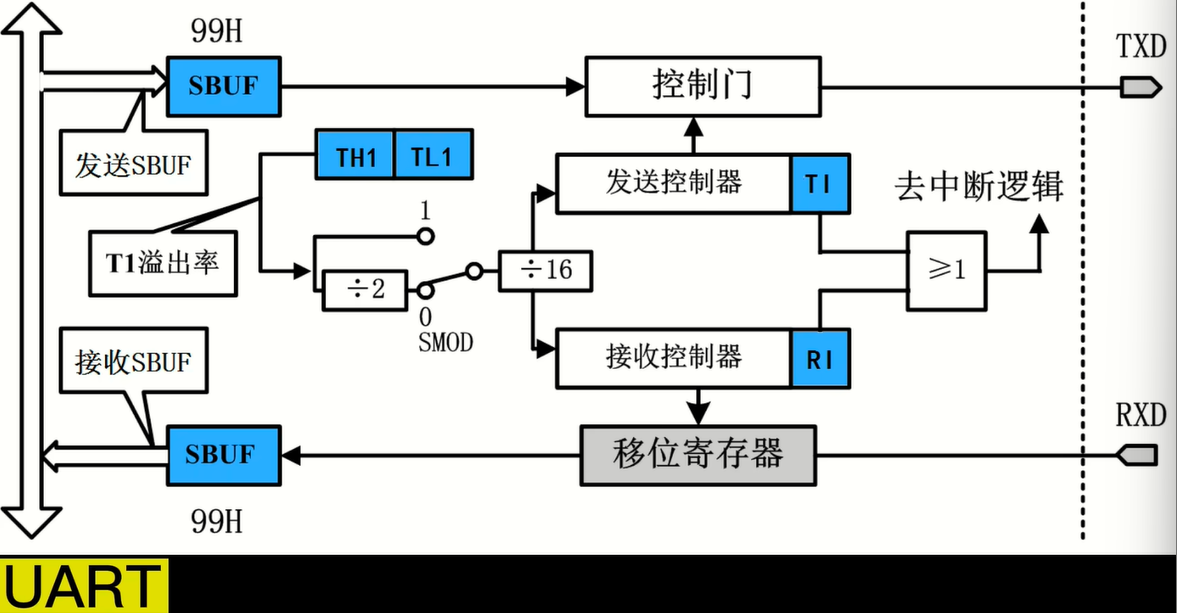

通用异步收发器，一个电路解构

TI:发送中断请求标志位
RI：接收中断请求标志位
这两个请求标志位不会在中断响应后自动清零，必须写代码用软件清零（也叫软件复位）
串口的中断号是4

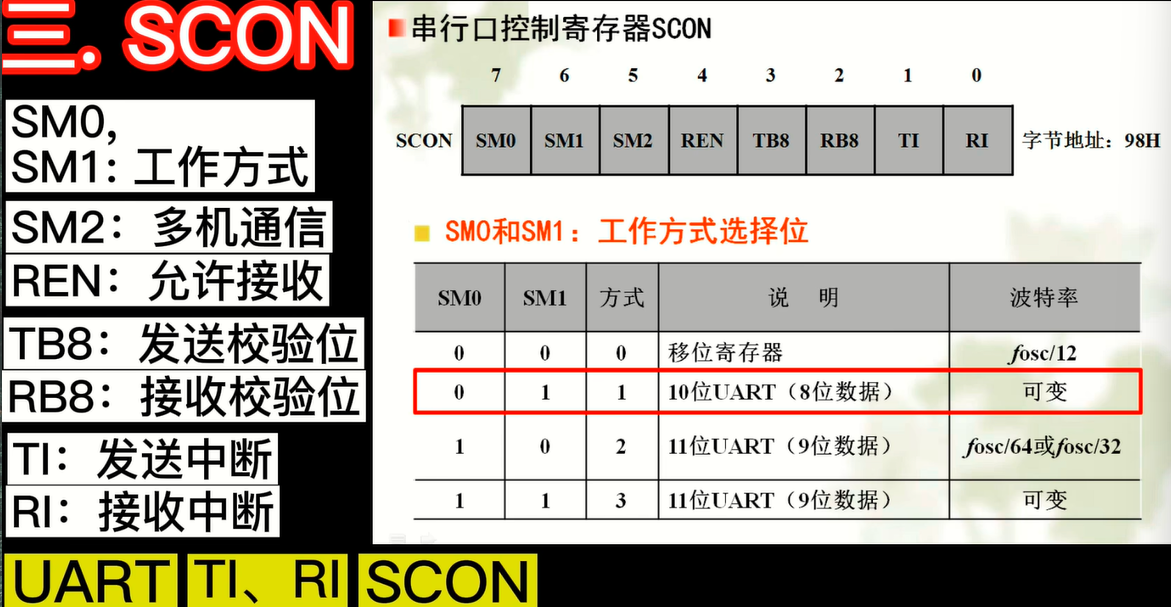

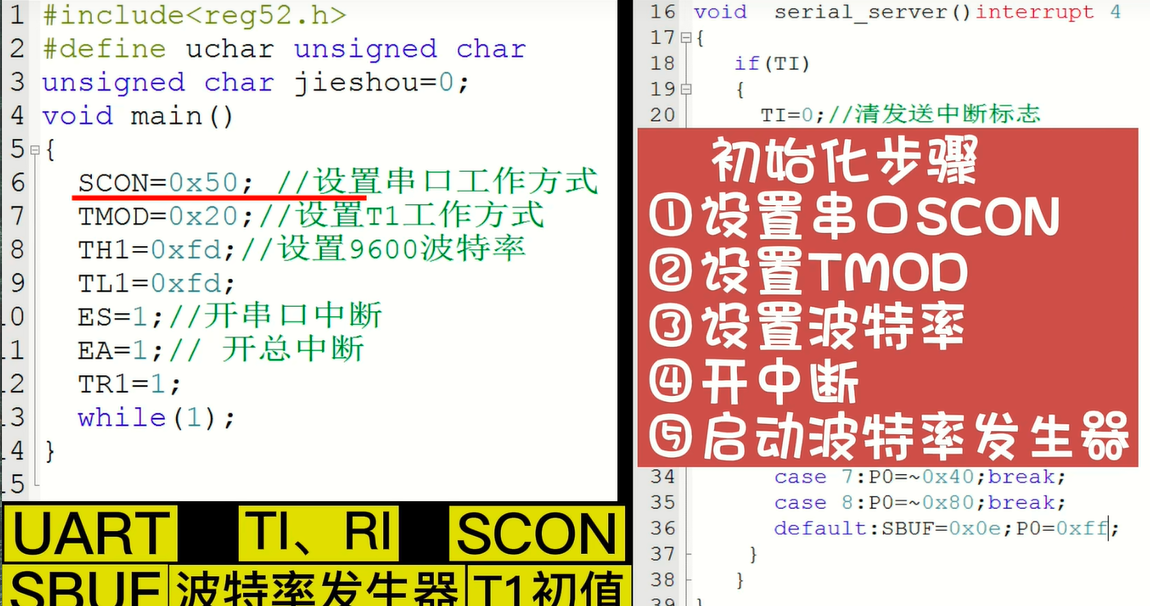

SCON寄存器是串行口控制寄存器

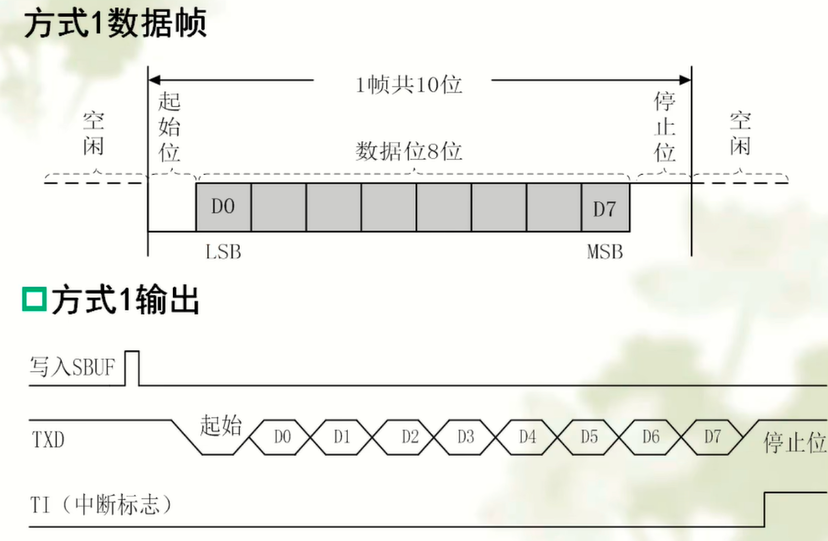

51串口提供4种工作方式，常用的是方式1，方式1不包括校验

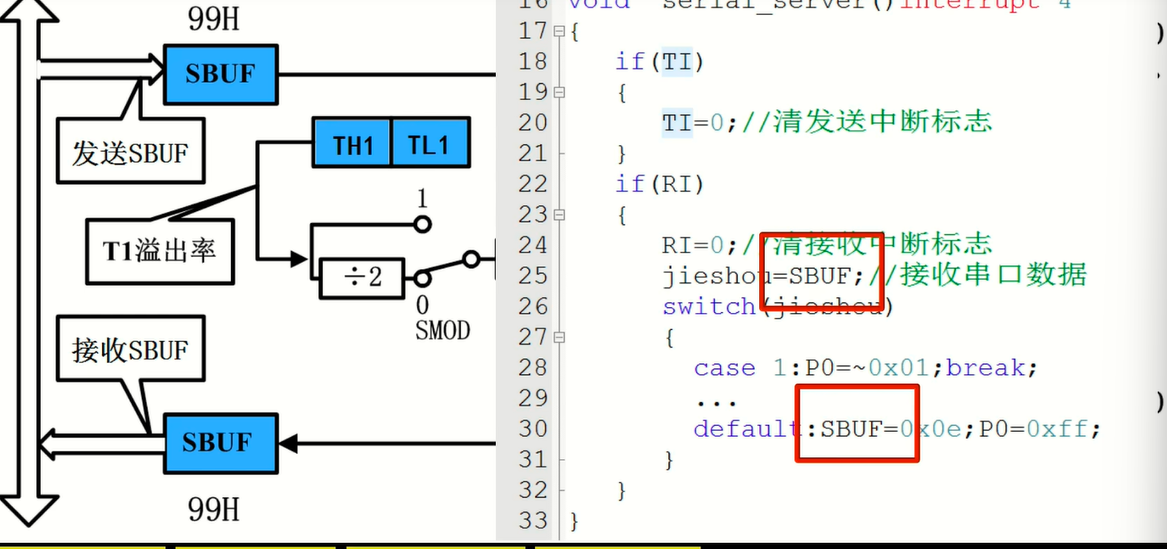

串口数据缓冲寄存器SBUF

串口发送的数据和接收的数据都要送入SBUF，发送就启用发送的SBUF缓冲器，接收就启用接收的SBUF缓冲器
51单片机自动处理起始位和停止位

TH1和TL1

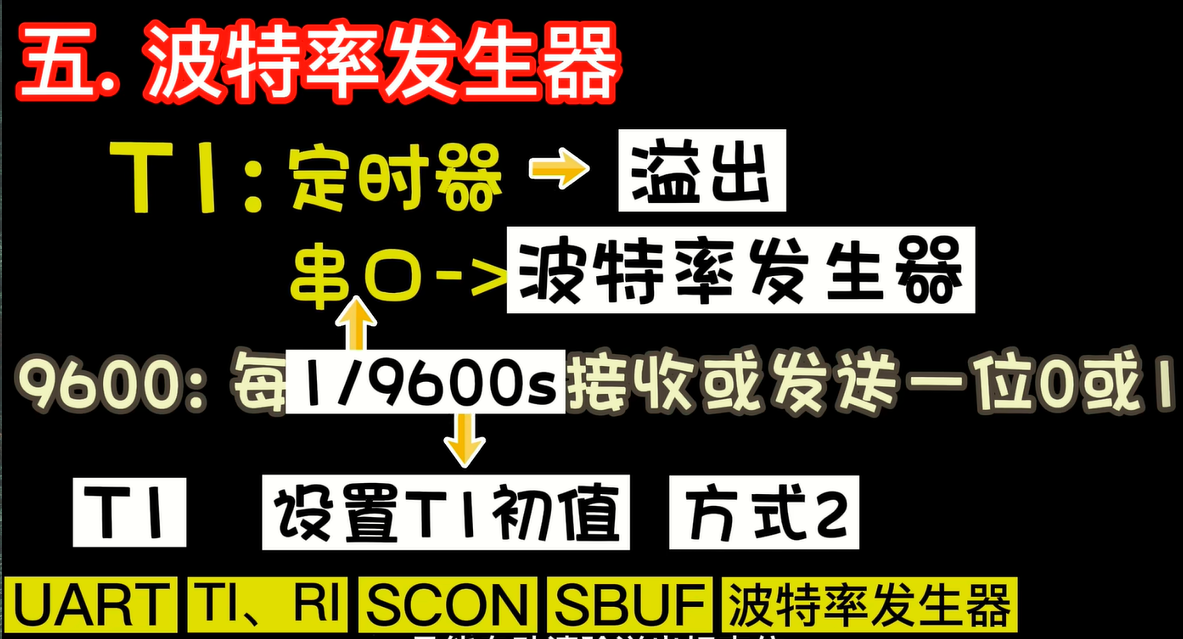

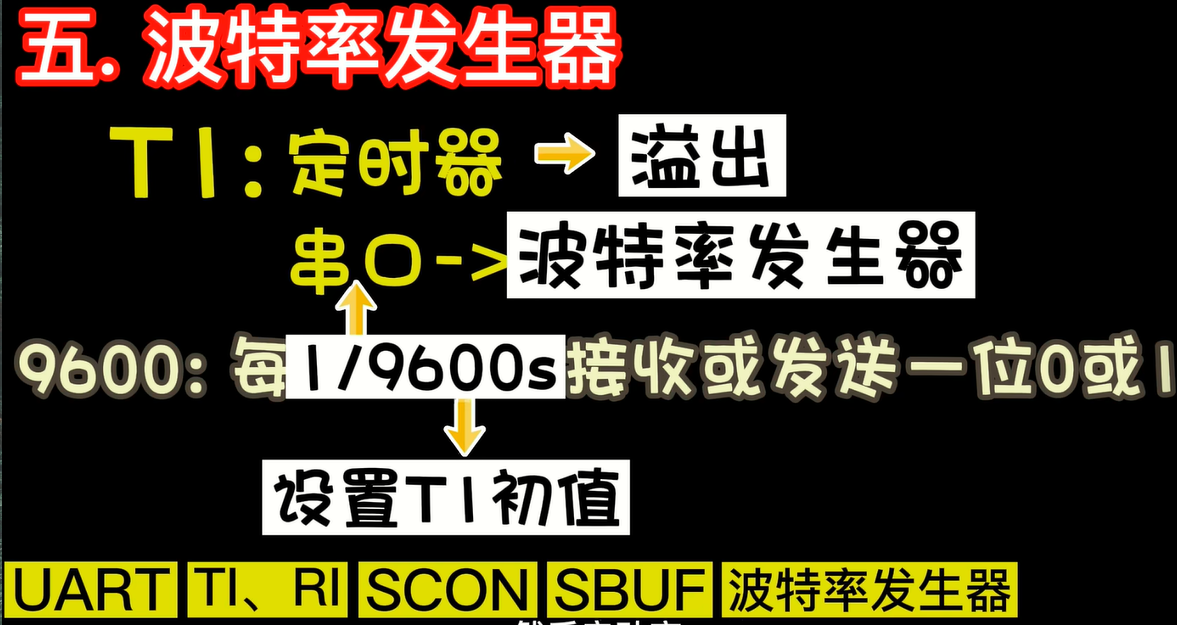

51提供专门的波特率发生器T1，也就是51的定时器T1


每次时间到的时候溢出

T1此时用方式2工作，编程时不能开启T1中断，也不用编写T1的中断服务程序，也不用考虑清除溢出标志位。

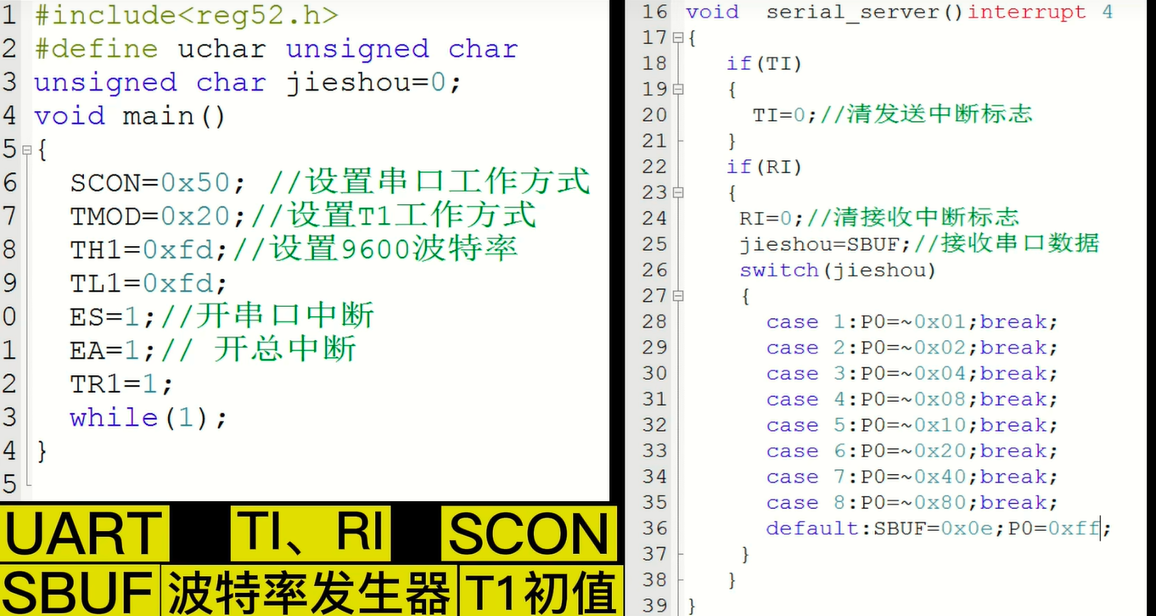

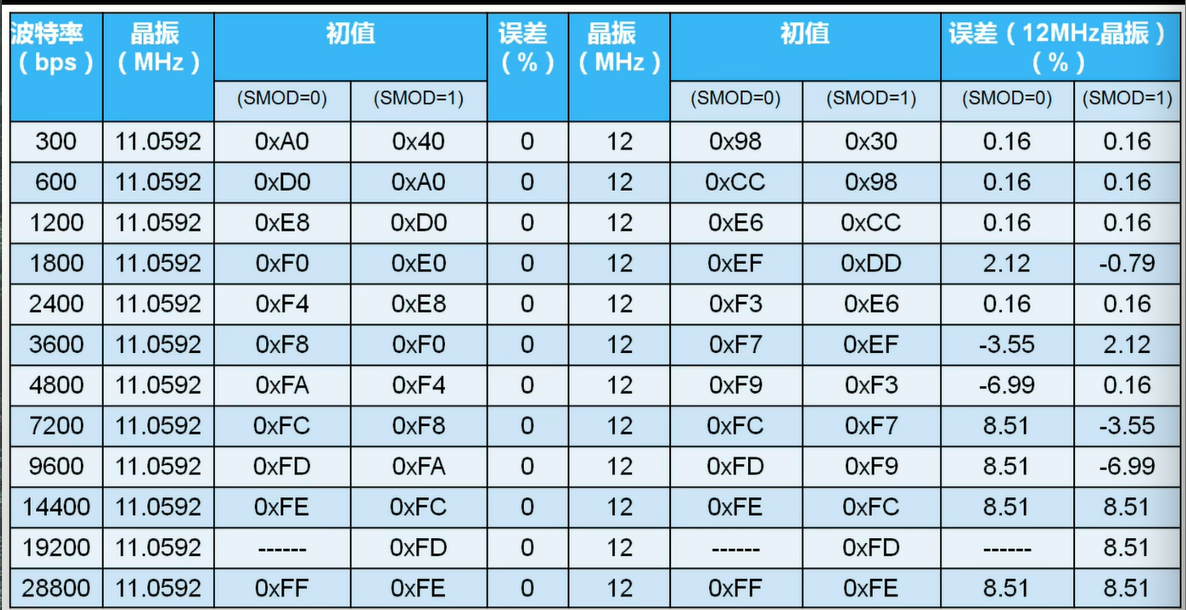

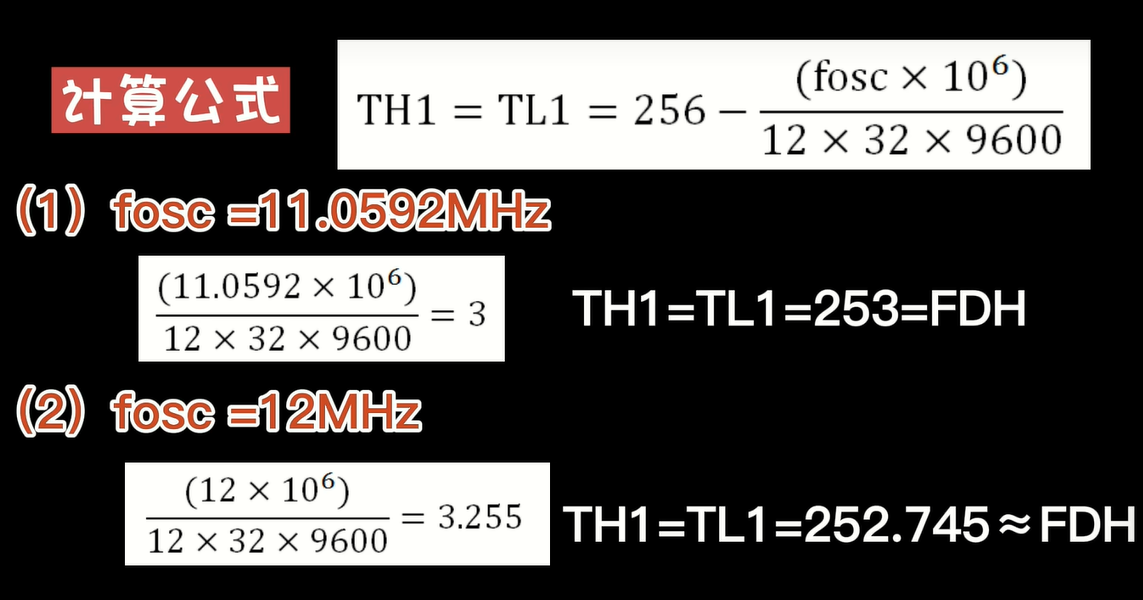

通过公式算出TH1和TL1的初值

PCON寄存器第一位是SMOD，为1波特率翻倍，为0不变

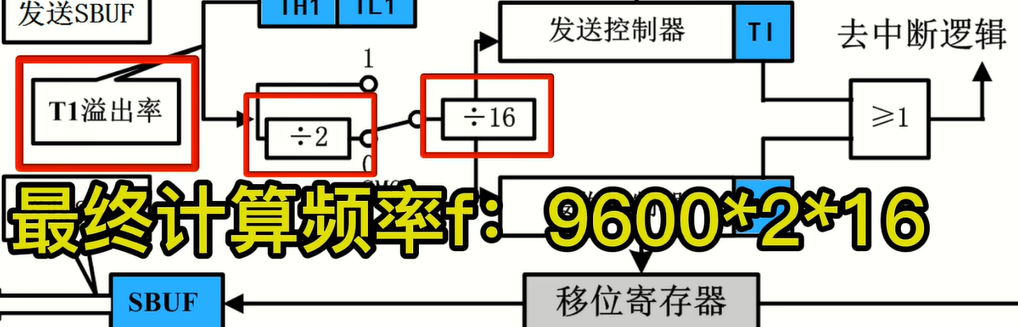

溢出后还有一个2分频和16分频
