【自学嵌入式：计算机组成原理】48. - 49.

48. 修复一个短路的小细节

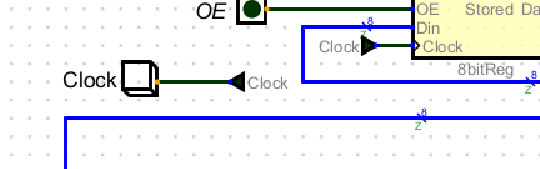

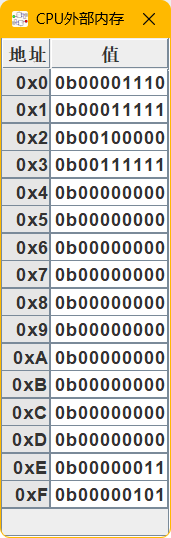

事先说明，内存中存储的数据如下：

第一个周期有一个严重的问题！！！！！！！
最开始程序计数器EN打开后，传递时钟信号后，忘了清除状态，后来第二个周期开始改正了

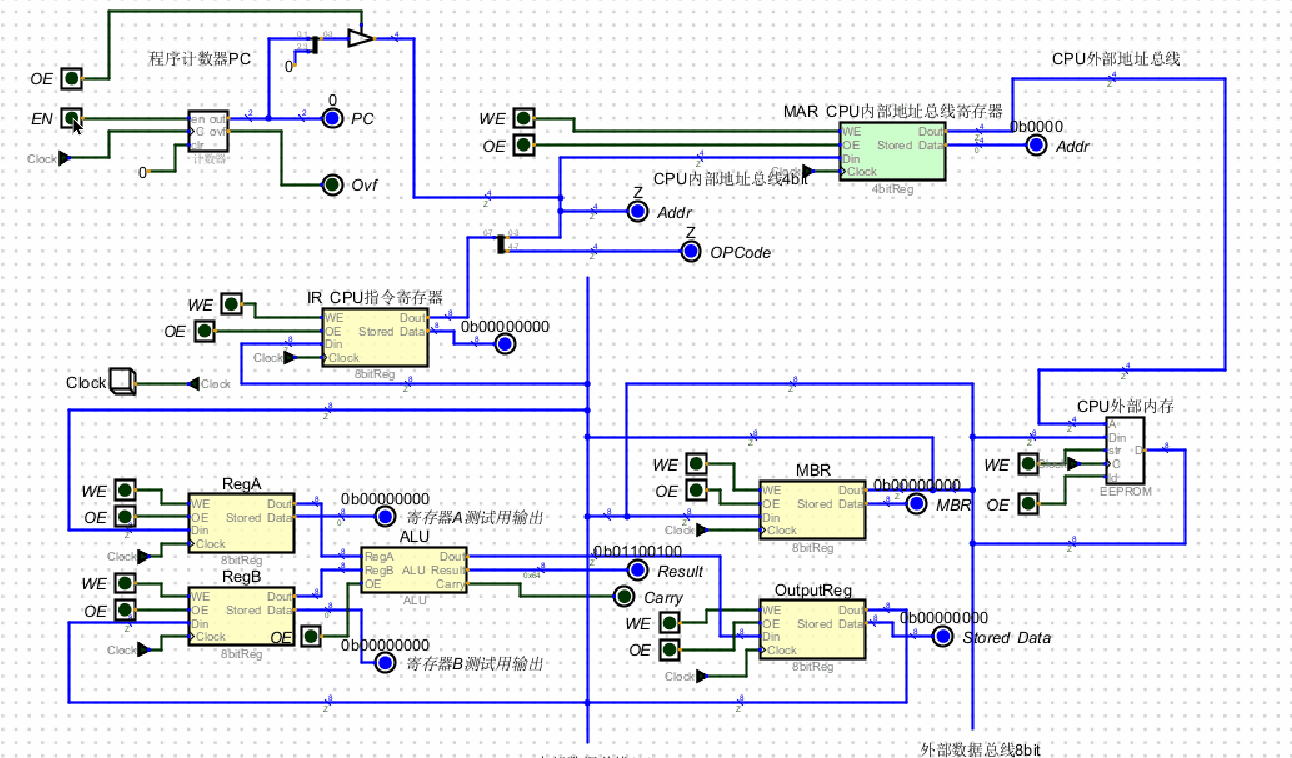

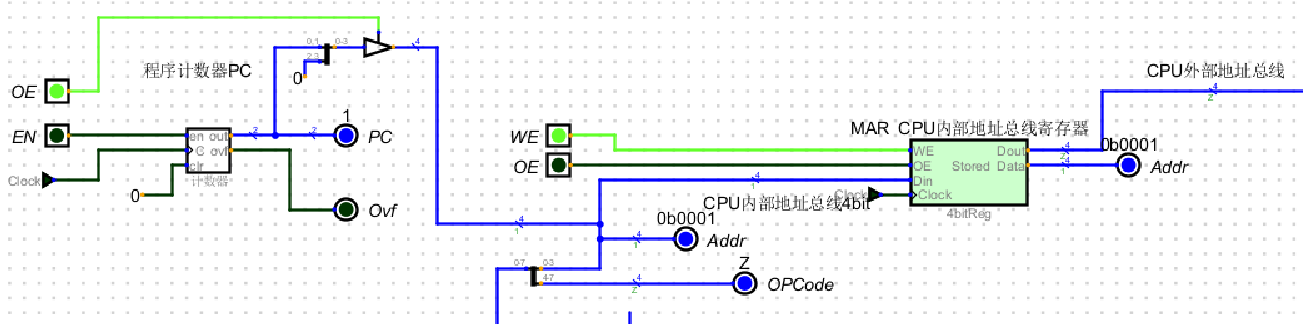

清除全部状态，打开PC的OE，打开MAR的WE，然后拍一下按钮，传递一个时钟信号

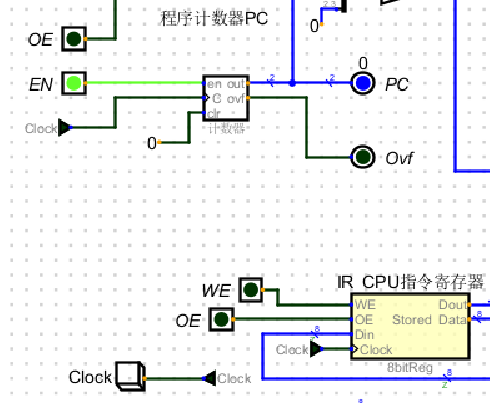

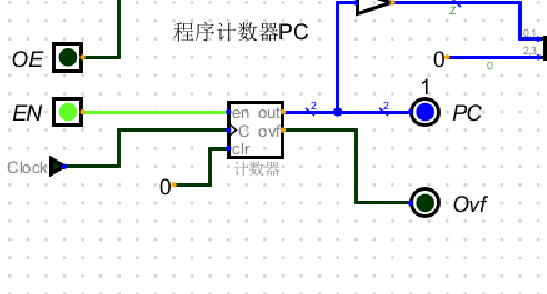

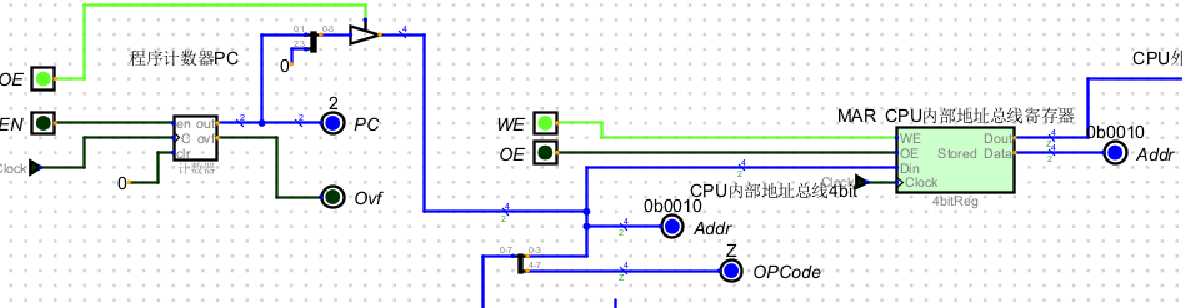

清除全部状态，打开PC的EN，然后拍一下按钮，传递一个时钟信号，此时PC变为1，说明0号指令传给MAR了，说明MAR执行完指令，下一个要执行的指令在内存的1号位置，操作系统里面的中断也是操作PC程序计数器实现的

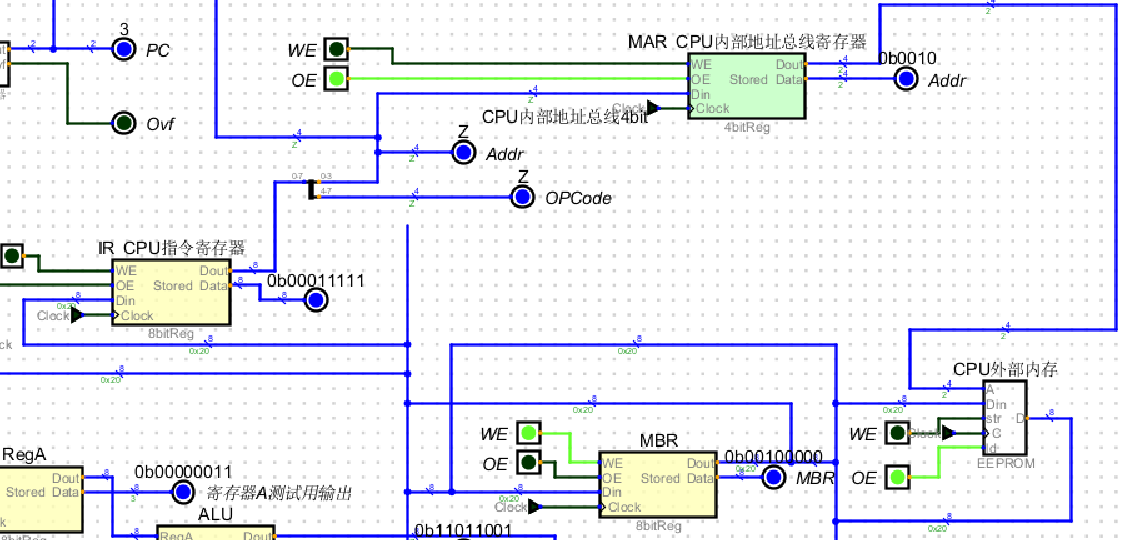

清除全部状态，打开MAR的OE，打开内存的OE，打开MBR的WE，然后拍一下按钮，传递一个时钟信号

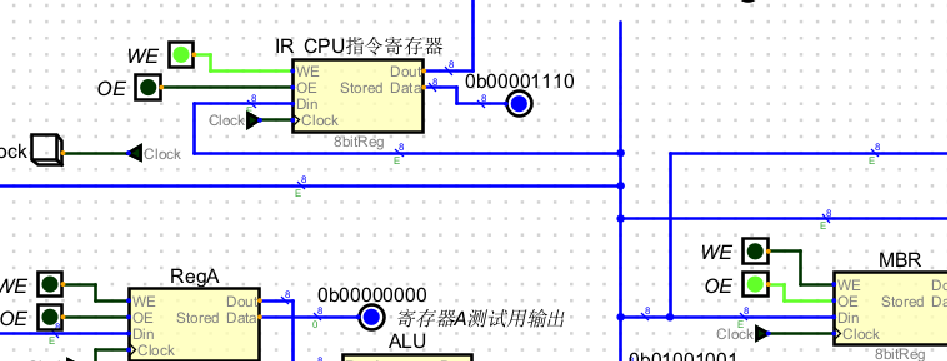

清除全部状态，打开MAR的OE，打开IR的WE，然后拍一下按钮，传递一个时钟信号，MBR的指令存到IR中了

此时，取指阶段完成

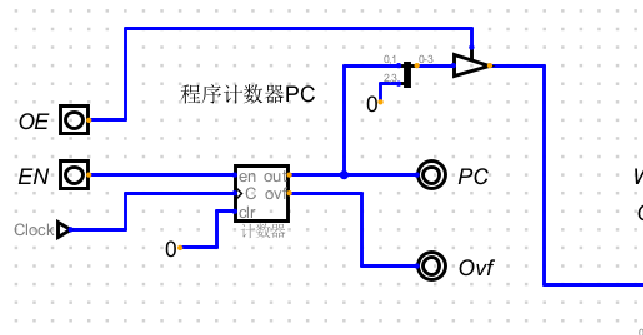

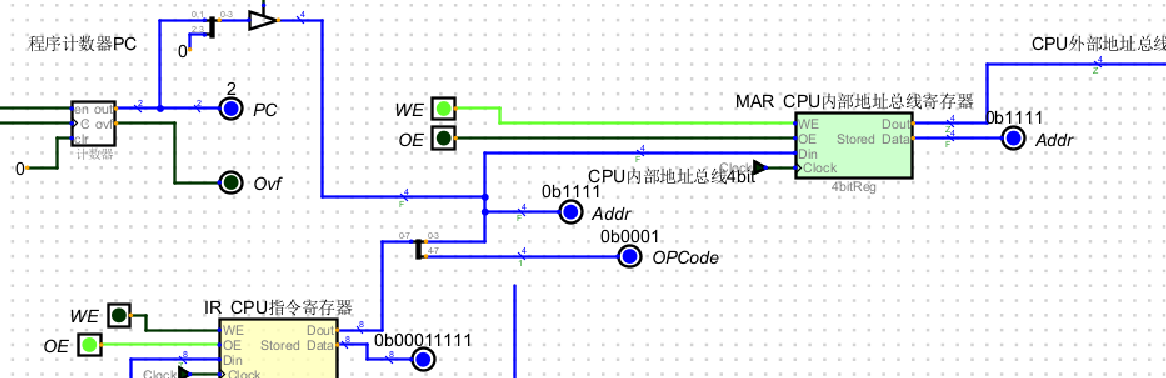

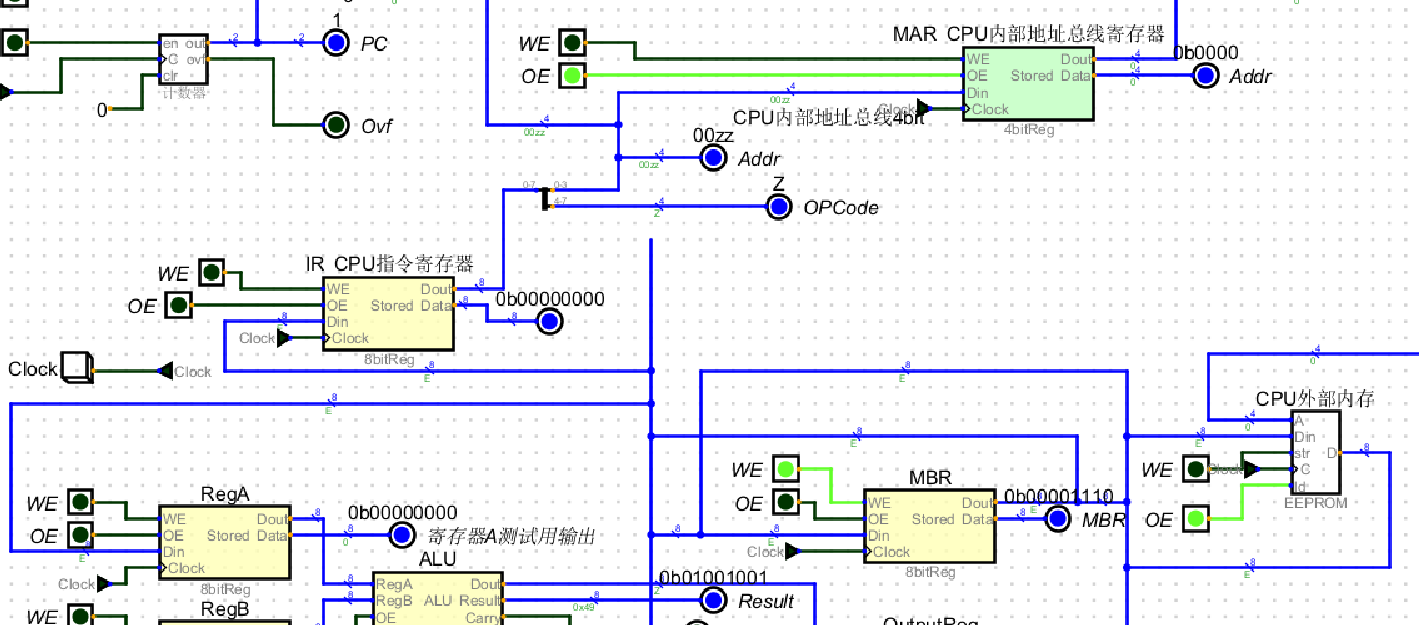

发现短路，扩充位应该放到开关后面，因为那个0接地导致高电平传不过来

49. 手都完成计算机程序的执行

刚才的过程：

（这里稍微有点瑕疵，没清除全部状态）

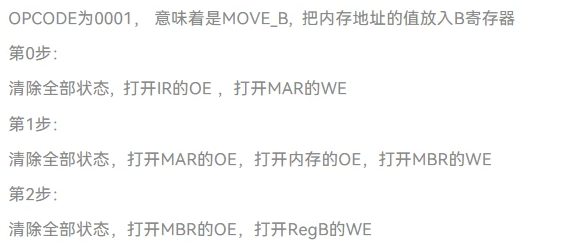

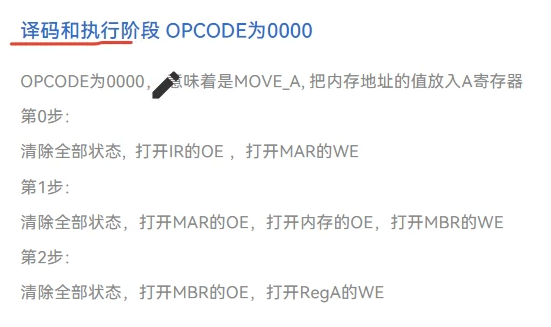

清除全部状态，打开IR的OE，打开MAR的WE，拍一下按钮，传递一个时钟信号

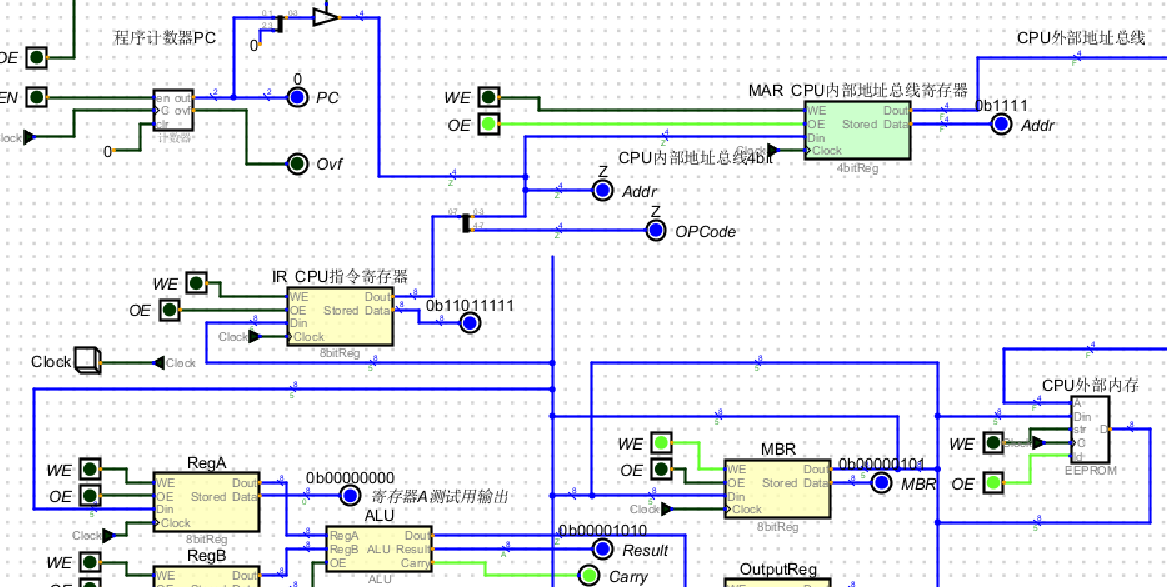

清除全部状态，打开MAR的OE，打开内存的OE，打开MAR的WE，拍一下按钮，传递一个时钟信号

清除全部状态，打开MBR的OE，打开寄存器A的WE，拍一下按钮，传递一个时钟信号

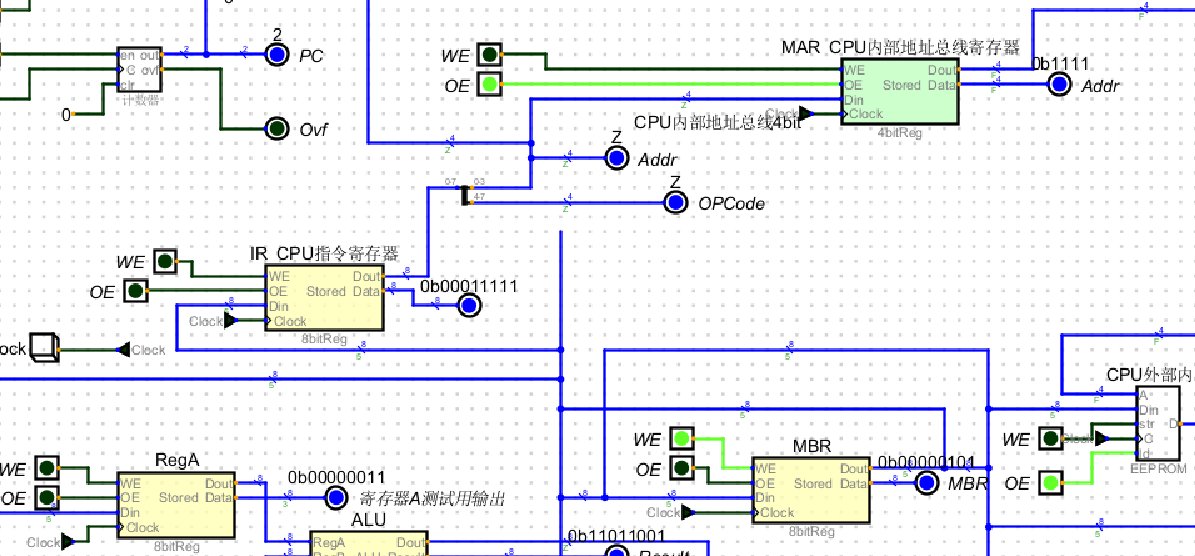

此时，地址1111（F）的数据0000 0101写入寄存器A中（这里是错误的，应该是取地址1110的数据，失误失误，懒得改了）
此时完成第一条指令周期“取地址译码再重新取地址”
然后又开始取地址
然后接着按刚才的继续操作

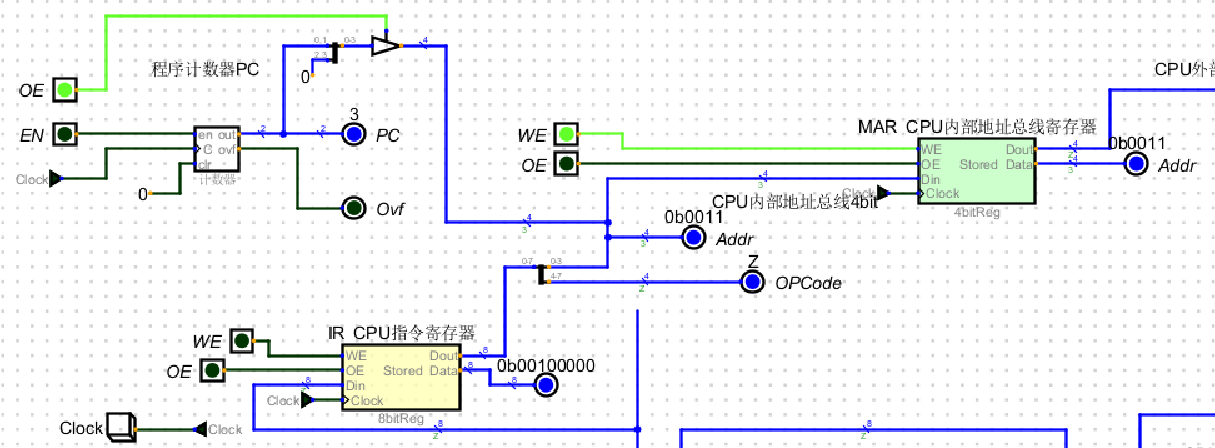

清除全部状态，打开PC的OE，打开MAR的WE，传时钟

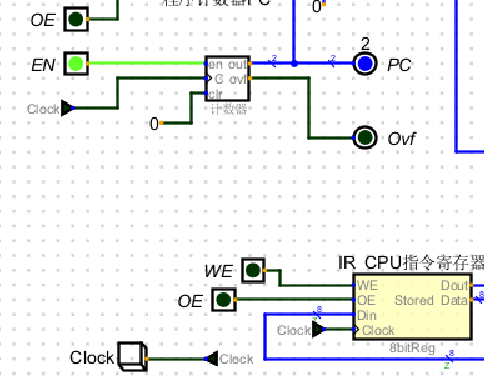

清除全部状态，打开PC的EN，传时钟，下一条程序的地址就来了

清除全部状态，打开MAR的OE，打开内存的OE，打开MBR的WE，传时钟

清除全部状态，打开MBR的OE，打开IR的WE，传时钟

清除全部状态，打开IR的OE，打开MAR的WE，传时钟

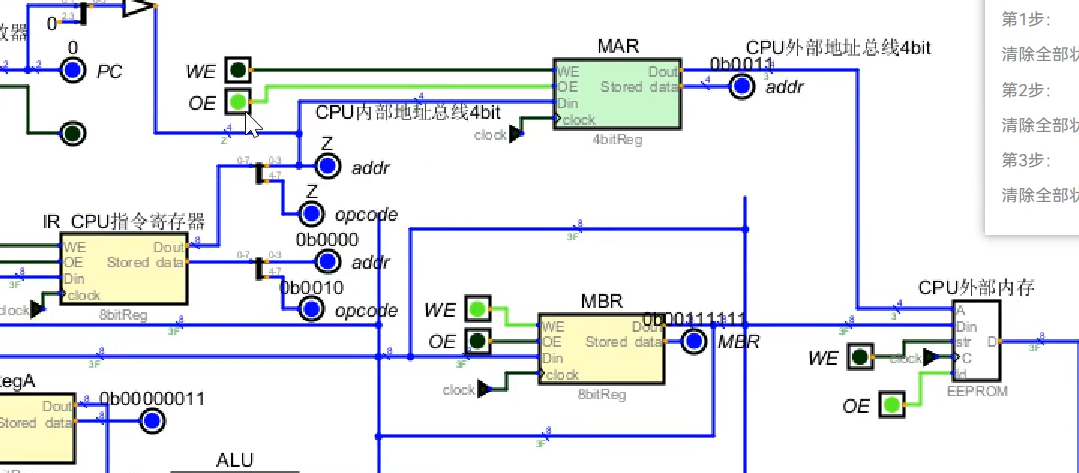

清除全部状态，打开MAR的OE，打开内存的OE，打开MBR的WE，传时钟，地址1111的数据送到了MBR

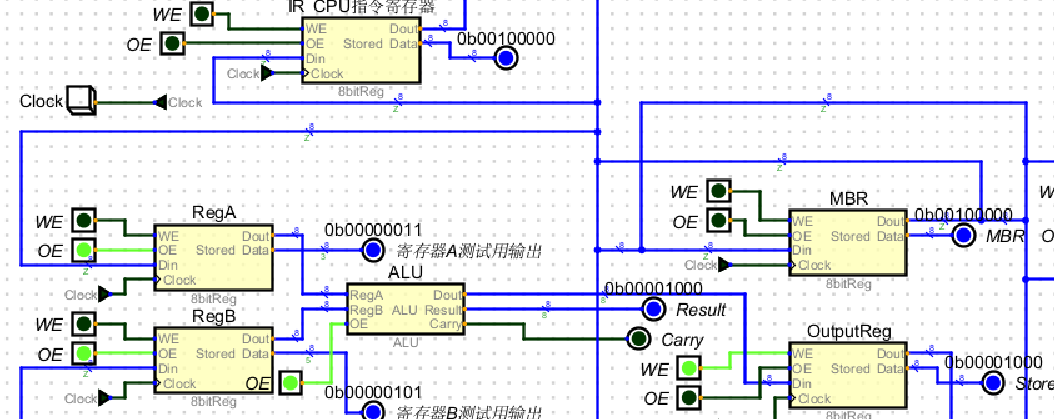

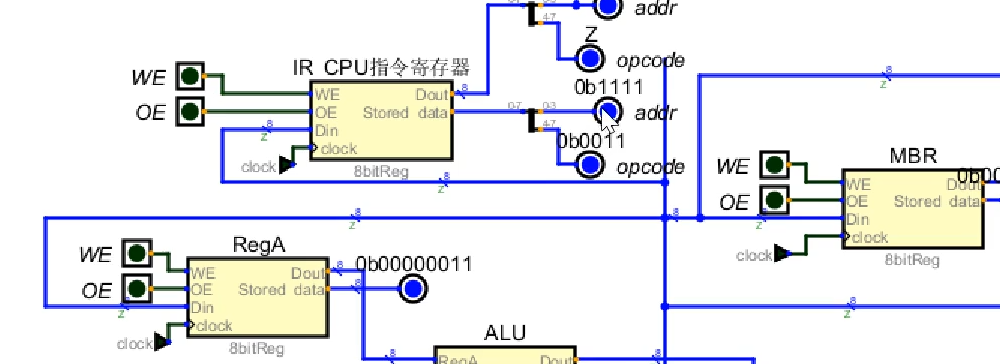

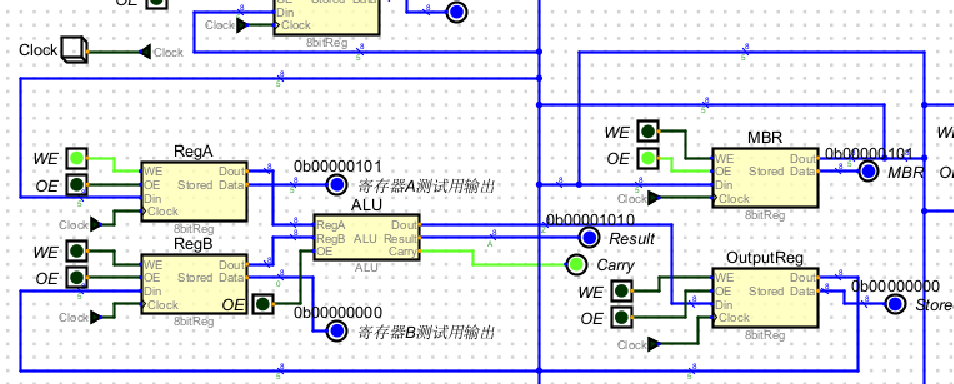

清除全部状态，打开MBR的OE，打开寄存器B的WE，传时钟，至此，A和B的数据都传过来了，A中是十进制3，B中是十进制5

进行下一个周期
清除全部状态，打开PC的OE，打开MAR的WE，传时钟
