44. 搭建计算机的外部内存

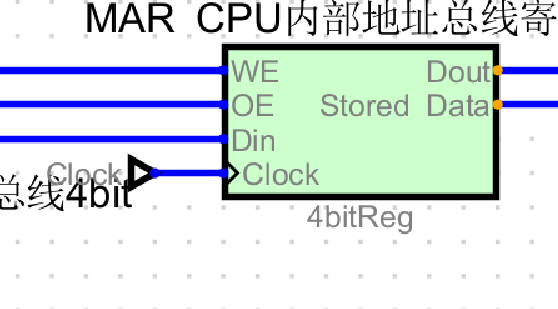

绘制MBR内存缓存寄存器
ALU计算的结果放到总线后，暂时放到输出寄存器OutputReg中输出一下

EPROM和Flash都是可编程只读存储器(Programmable Read-Only Memory, PROM) 的类型，它们都可以用于存储程序代码和其他类型的数据。可编程可擦除只读存储器(ErasableProgrammableRead Only Memory，EPROM)是一种可写可读的存储器。用户可根据需要来写入，并能把已写入的内容擦去后再改写的ROM。这种存储器擦除原内容的方法很有特点，可以使用点的方法，也可以采用紫外线照射的方法进行擦除数据。Flash可以通过电子方式进行擦除，这种擦除方式称为电子擦除(ElectricalErase)，通常使用高电压或者脉冲电压来擦除数据。这两种存储掉电都会保存，现代单片机的存储代码很多是用flash来实现。
用EPROM是因为它有编辑的功能
IR是CPU指令寄存器

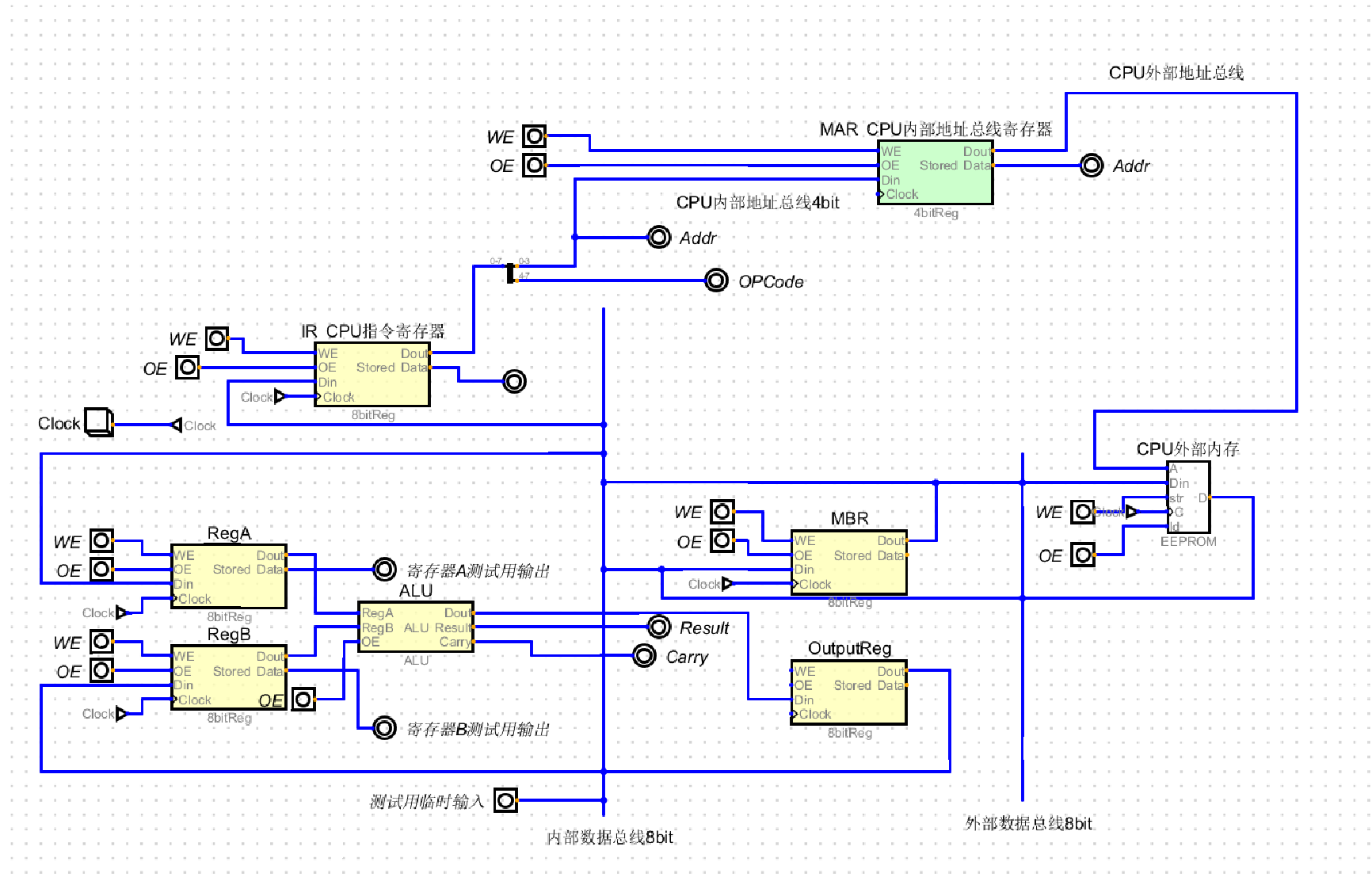

45. 计算机系统搭建粗稿

在同一时刻，只允许一个器件访问总线

46. 手动版本计算机一代

47. 手动版本计算机二代

补充一个时钟


下面补一个允许输入和输出位

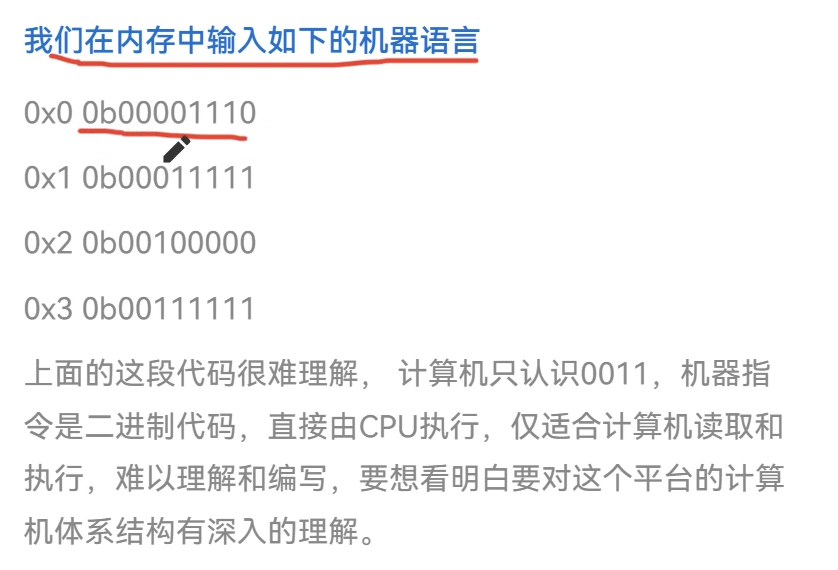

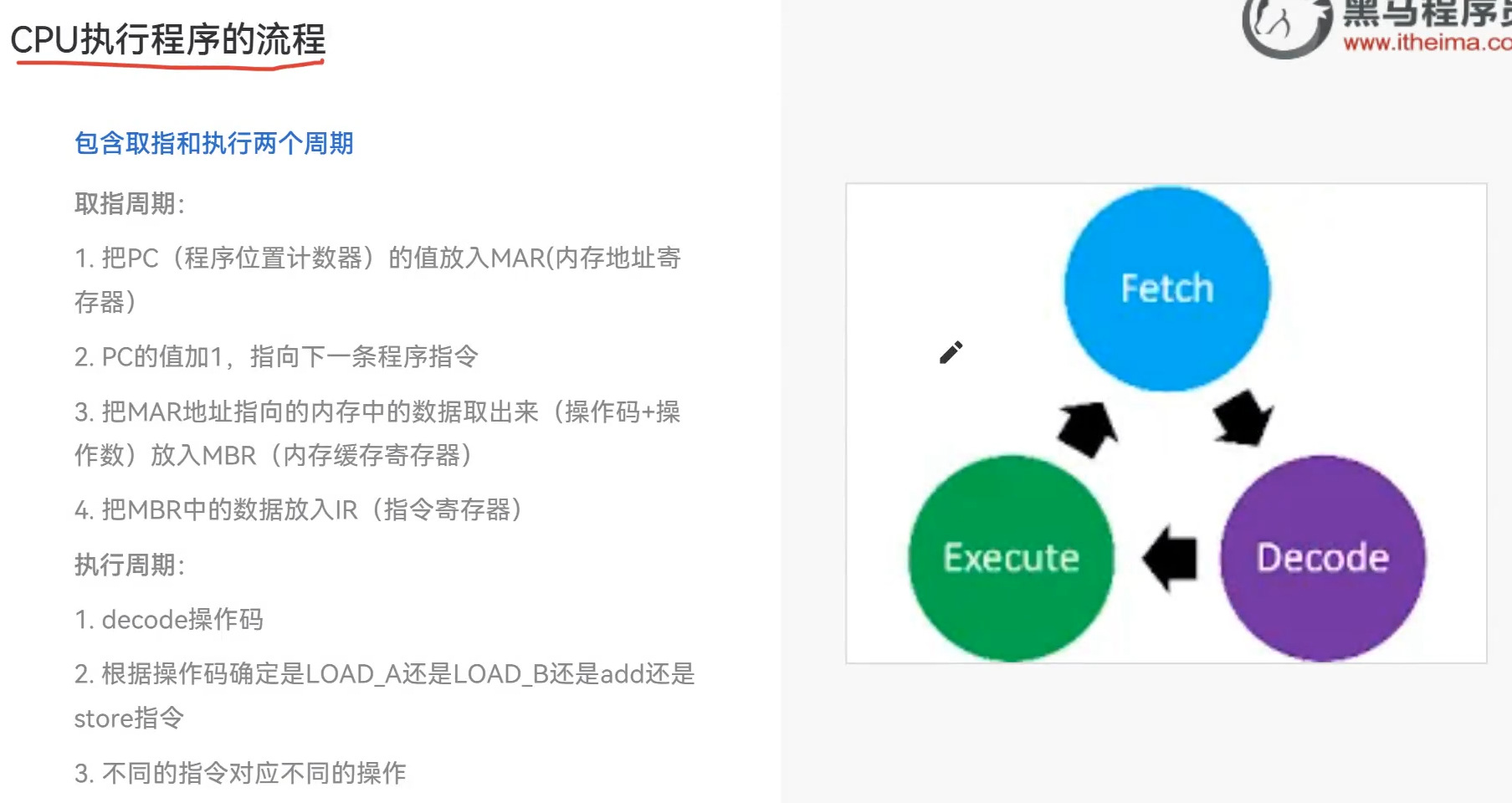

最开始从0000开始寻址

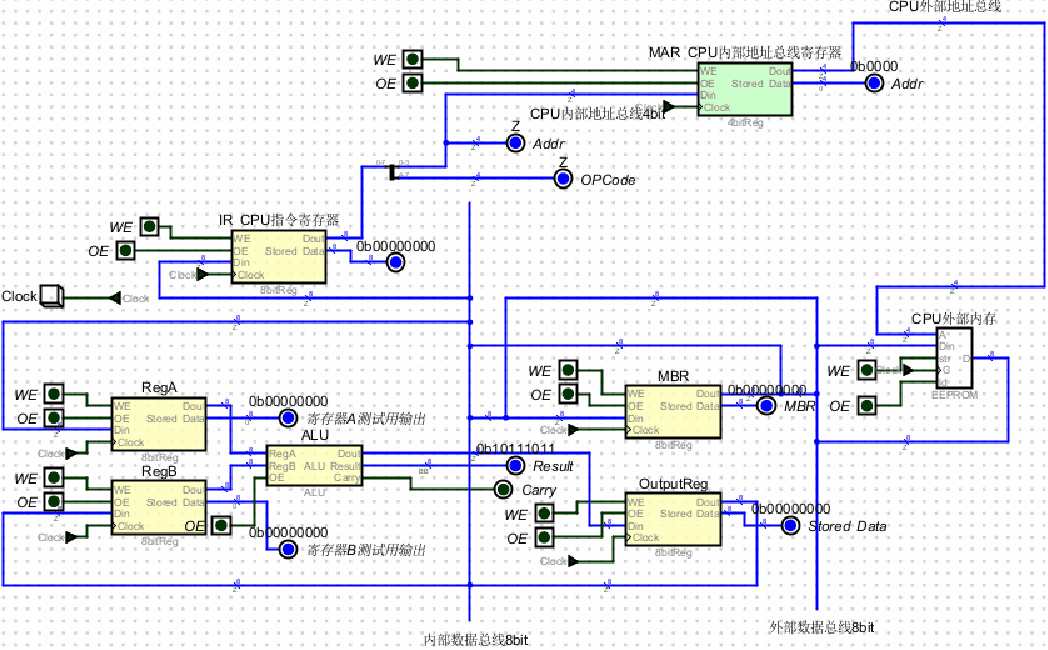

CPU发送指令将0000地址的数据送入MBR：

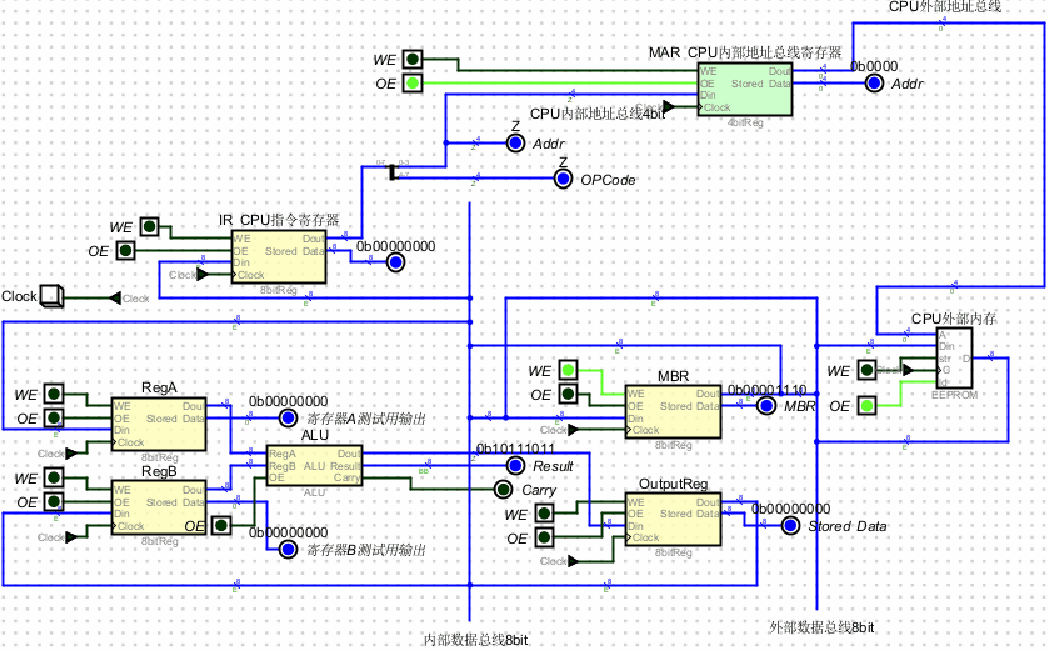

然后将MBR的输出打开，将指令寄存器的输入打开，

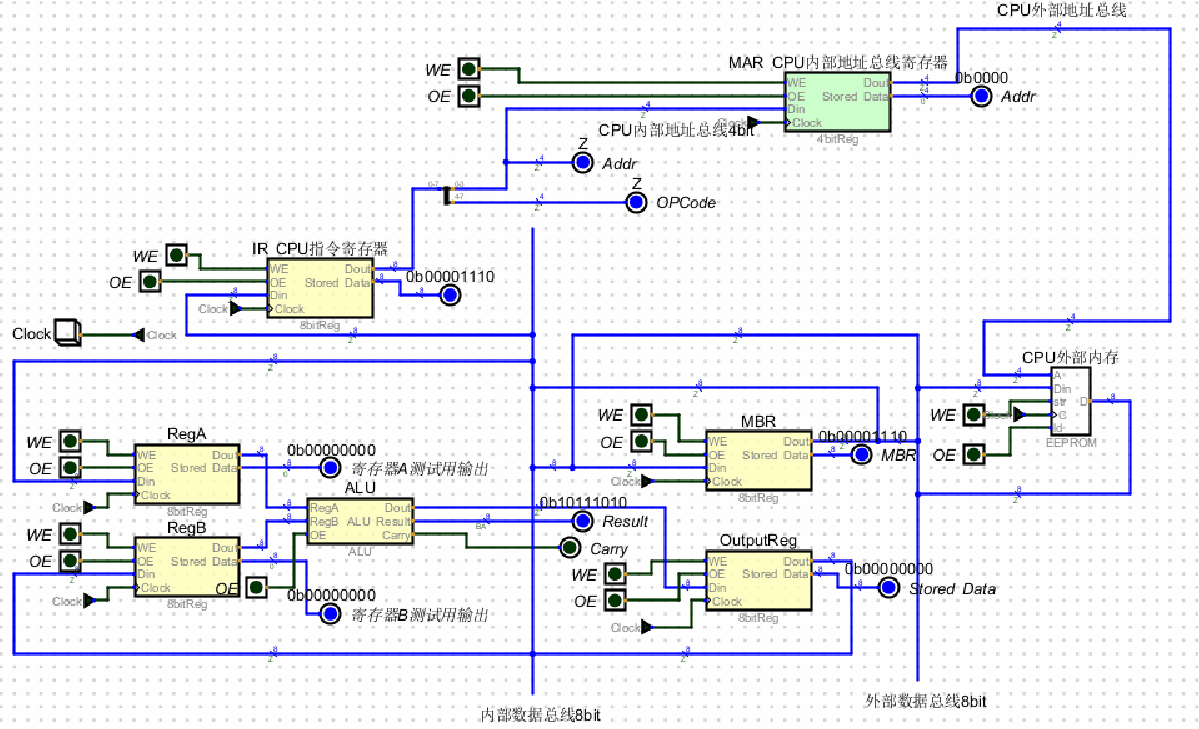

恢复现场，把所有的开关关掉，然后把指令寄存器IR的输出打开，把地址和操作码拆分开了，将MAR的输入打开，拍一下按钮（时钟），MAR的地址变为1110

然后把MAR的输出打开，内存的输出打开，MBR的输出打开

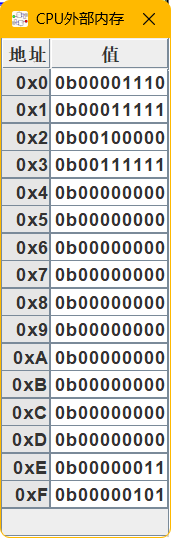

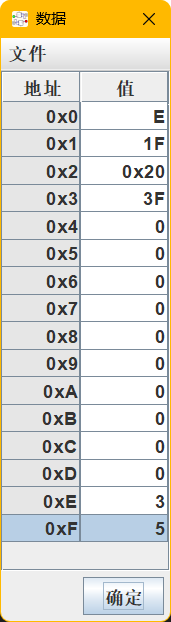

这样就取到了地址为1110的数据0000 0011

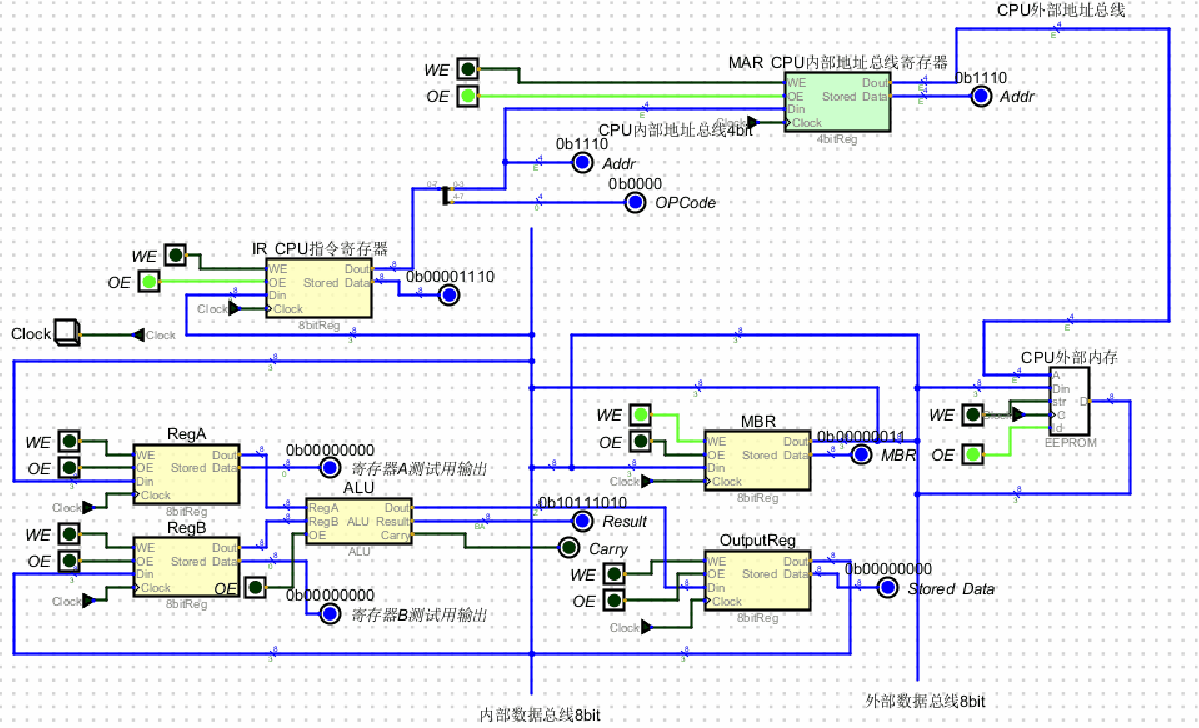

下一步关闭MBR的输入，把MBR的输出打开，A寄存器的输入打开，此时这个0000 0011放入了寄存器A中

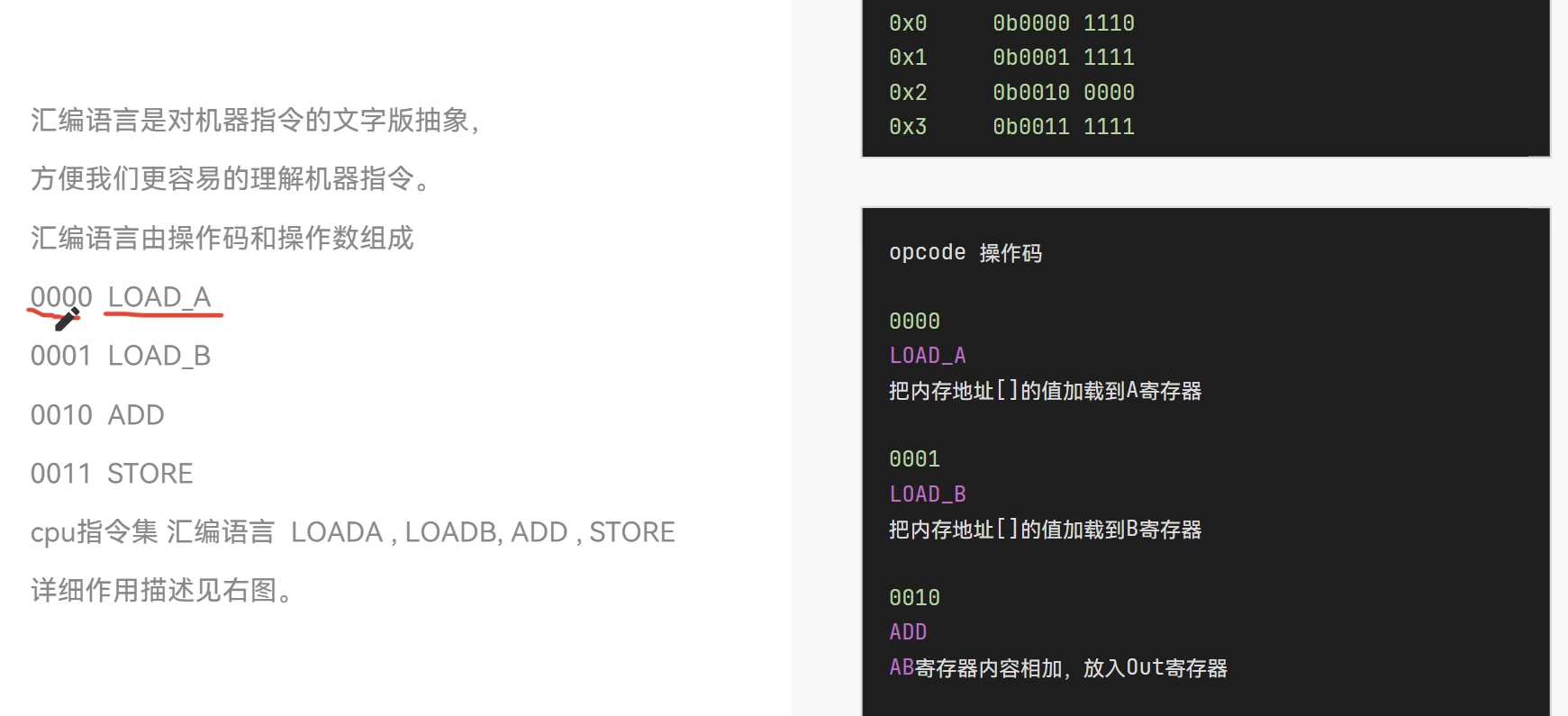

到此为止，CPU把第一行汇编指令执行完成（就是把对应地址的内存中的数据存入寄存器A中）

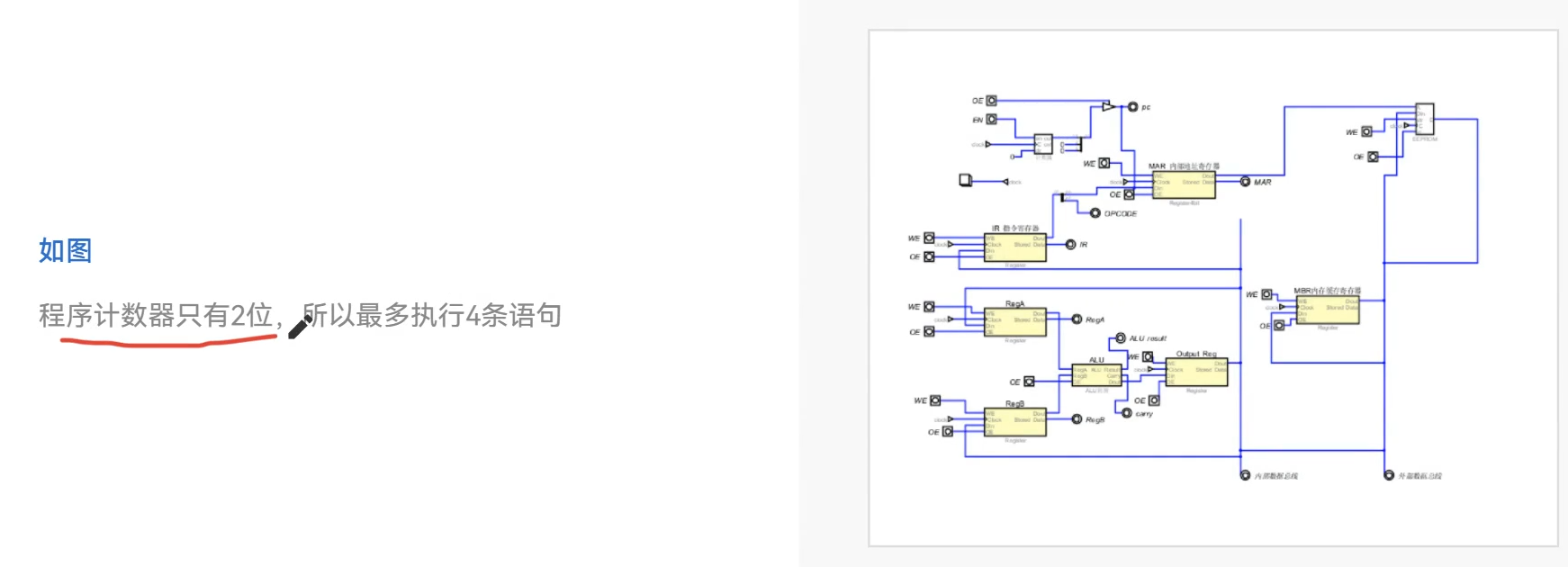

但是目前没法执行第二行汇编指令，还缺一个PC寄存器(程序计数器）

所以可以用加法器代替程序计数器，由于我们只需要执行4条指令，所以2位加法器就能做程序计数器
加法器一端A的初始值为0，但是后面这个课又用计数器来当作PC了

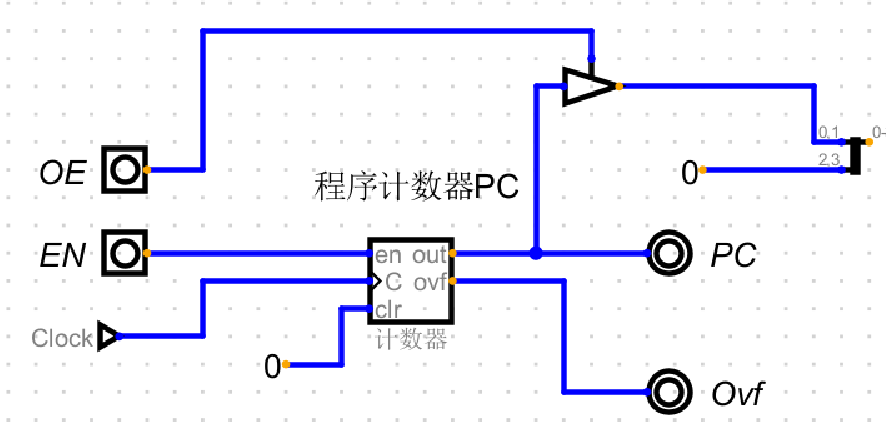

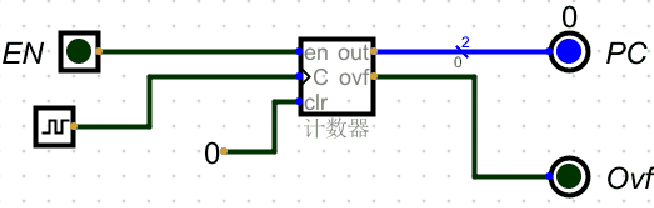

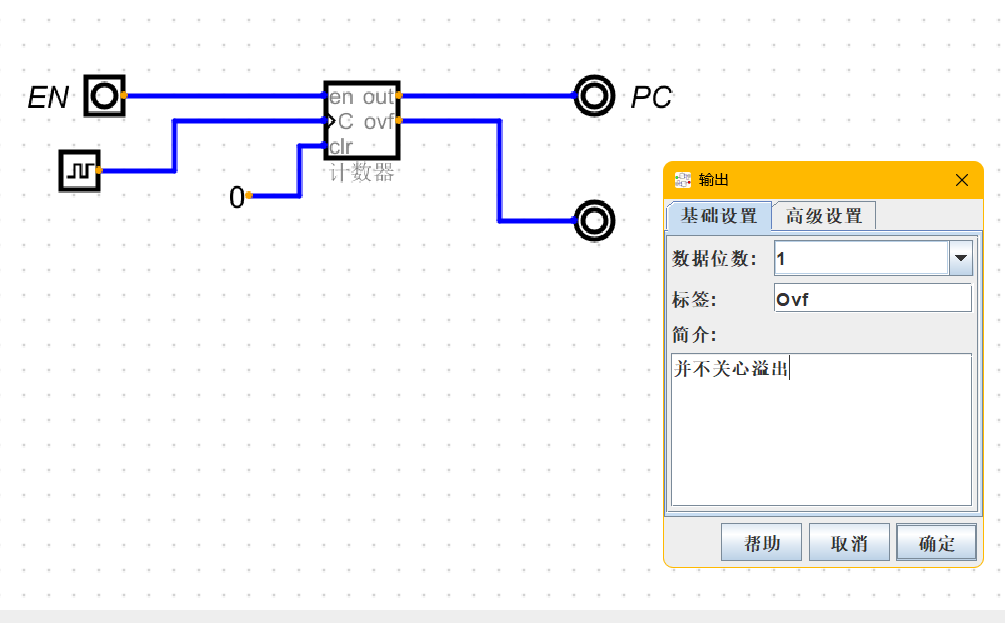

PC的实现效果：

但是我们要传的是4位，高位补0就行

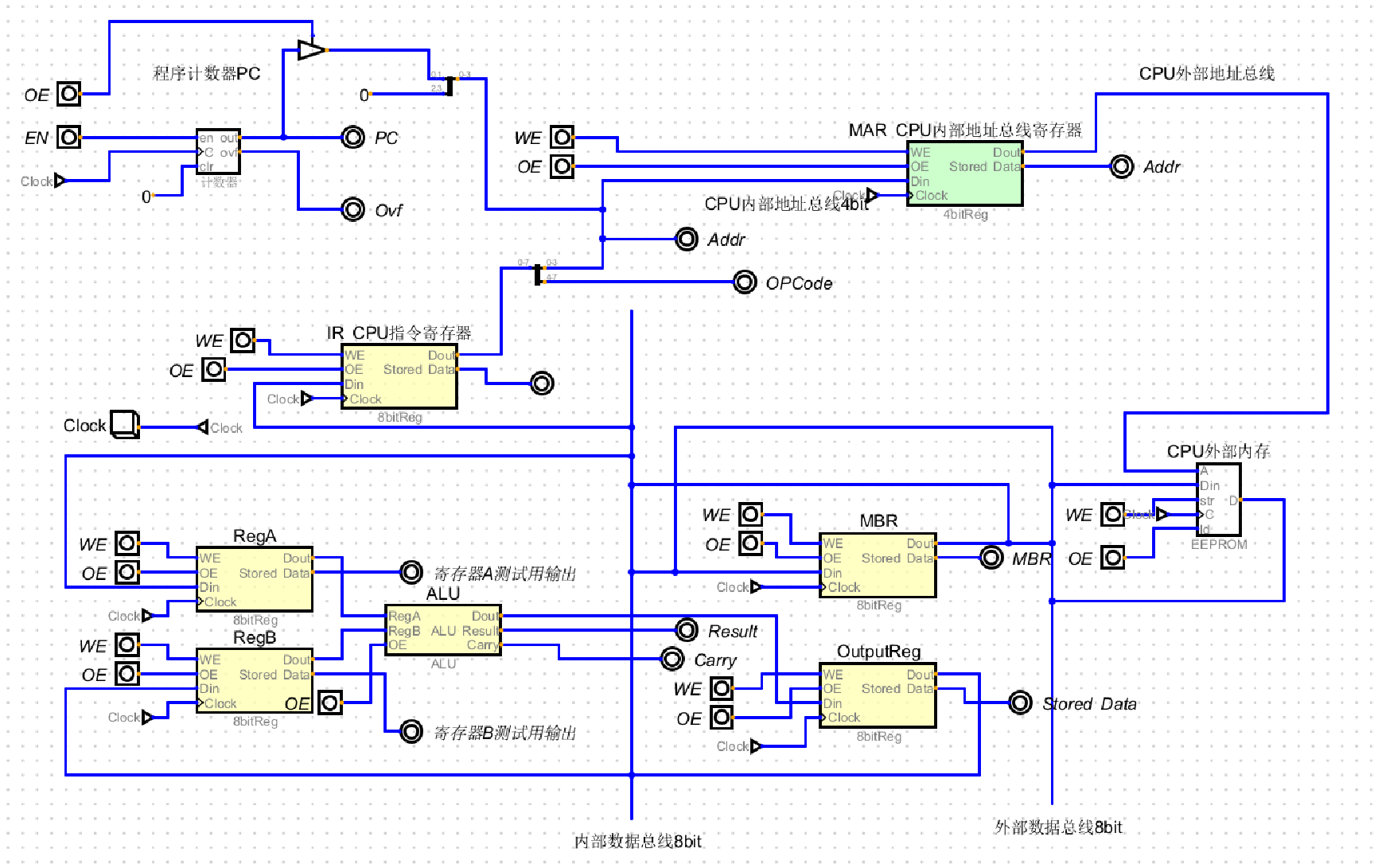

得到一个带程序计数器PC的计算机：
