【自学嵌入式：计算机组成原理】20. 半加器电路的搭建

20. 半加器电路的搭建

算术逻辑单元（ALU）

ALU（Arithmetic Logic Unit，算术逻辑单元）是计算机 CPU 的核心组件之一，负责处理算术运算与逻辑运算，是实现计算机基本计算功能的硬件基础。

一、核心功能

ALU 的主要任务是执行两类基础运算，支撑计算机对数据的处理逻辑：

（1）算术运算

处理数字的数学操作，涵盖：

• 基本四则运算：加（\(+\)）、减（\(-\)）、乘（\(×\)）、除（\(÷\)）；
• 进阶运算可通过“加减运算的组合”实现（如乘法本质是多次加法迭代，除法本质是多次减法迭代）。

（2）逻辑运算

处理布尔逻辑判断，基于与（\(AND\)）、或（\(OR\)）、非（\(NOT\)） 等基础逻辑门，实现：

• 按位逻辑运算（如判断两个二进制数对应位的逻辑关系）；
• 条件比较（如判断两个数的大小、相等性等关系）。

二、在 CPU 中的地位

ALU 是 CPU 的运算核心，其工作流程可简化为三步：

1. 从寄存器读取运算所需的输入数据；
2. 根据指令要求，执行算术或逻辑运算（如 \(A + B\) 或 \(A \land B\)）；
3. 将运算结果写回寄存器，或传递给控制单元（CU）协调后续操作。

简言之，ALU 直接决定计算机的计算能力，是“数据处理”功能的硬件基石。

半加器（Half Adder）

半加器是数字电路中最基础的加法组件，用于实现两个 1 位二进制数的加法，但存在功能限制（无法处理来自低位的进位输入）。

一、功能与限制

（1）核心功能

半加器接收两个 1 位二进制输入（记为 \(A\)、\(B\)），输出两类结果：

• 和（Sum）：\(A\) 与 \(B\) 相加的 1 位二进制结果，对应逻辑 \(\text{Sum} = A \oplus B\)（异或运算，输入不同时和为 \(1\)，输入相同时和为 \(0\)）；
• 进位（Carry）：当 \(A + B ≥ 2\) 时产生的进位信号（1 位二进制），对应逻辑 \(\text{Carry} = A \land B\)（与运算，仅输入均为 \(1\) 时进位为 \(1\)）。

（2）功能限制

半加器无法处理“来自低位的进位”（即无法实现多位数的连续加法）。例如，计算 \(3 + 5\)（二进制 \(011 + 101\)）时，半加器仅能处理最右侧的 \(1 + 1\)，但无法整合更左侧位的进位。因此，半加器是“不完整的加法器”，需与全加器配合实现多位数加法。

二、真值表（输入-输出映射）

通过真值表枚举所有输入组合的结果，清晰呈现半加器的逻辑：

输入 \(A\)	输入 \(B\)	和（Sum）	进位（Carry）	二进制加法示例
\(0\)	\(0\)	\(0\)	\(0\)	\(0 + 0 = 0\)（进位 \(0\)）
\(0\)	\(1\)	\(1\)	\(0\)	\(0 + 1 = 1\)（进位 \(0\)）
\(1\)	\(0\)	\(1\)	\(0\)	\(1 + 0 = 1\)（进位 \(0\)）
\(1\)	\(1\)	\(0\)	\(1\)	\(1 + 1 = 10_2\)（进位 \(1\)）

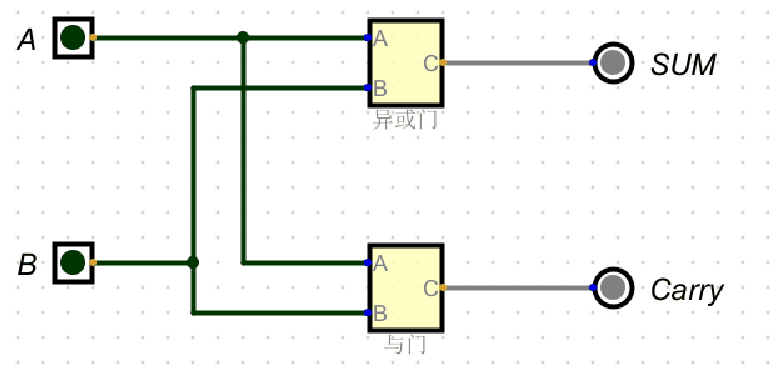

三、电路组成（逻辑门组合）

半加器的功能通过异或门（XOR） 和与门（AND） 组合实现，体现“简单逻辑门构建复杂功能”的设计思想：

1. 和（Sum）：由异或门输出，对应逻辑 \(\text{Sum} = A \oplus B\)（输入不同时和为 \(1\)，输入相同时和为 \(0\)）；
2. 进位（Carry）：由与门输出，对应逻辑 \(\text{Carry} = A \land B\)（仅当输入均为 \(1\) 时进位为 \(1\)）。

四、本质与意义

半加器是理解 “二进制加法如何通过逻辑门实现” 的基础：

• 异或门处理“无进位时的和”（如 \(0+1\) 或 \(1+0\)），对应 \(\text{Sum} = A \oplus B\)；
• 与门处理“有进位时的信号”（仅 \(1+1\) 产生进位），对应 \(\text{Carry} = A \land B\)。

虽然功能简单，半加器是构建 全加器（处理多位数加法）、算术逻辑单元（ALU） 的核心模块，体现“复杂运算由简单逻辑组合实现”的数字电路设计本质。

总结：

• ALU 是 CPU 的运算核心，支撑算术与逻辑运算；
• 半加器通过异或门（\(\text{Sum} = A \oplus B\)）和与门（\(\text{Carry} = A \land B\)）实现 1 位二进制加法，是理解复杂加法电路的起点。
  掌握这两者的逻辑，可逐步深入学习 CPU 运算单元的设计原理。
