【自学嵌入式：模电】 37. pnp三极管仿真

37. pnp三极管仿真

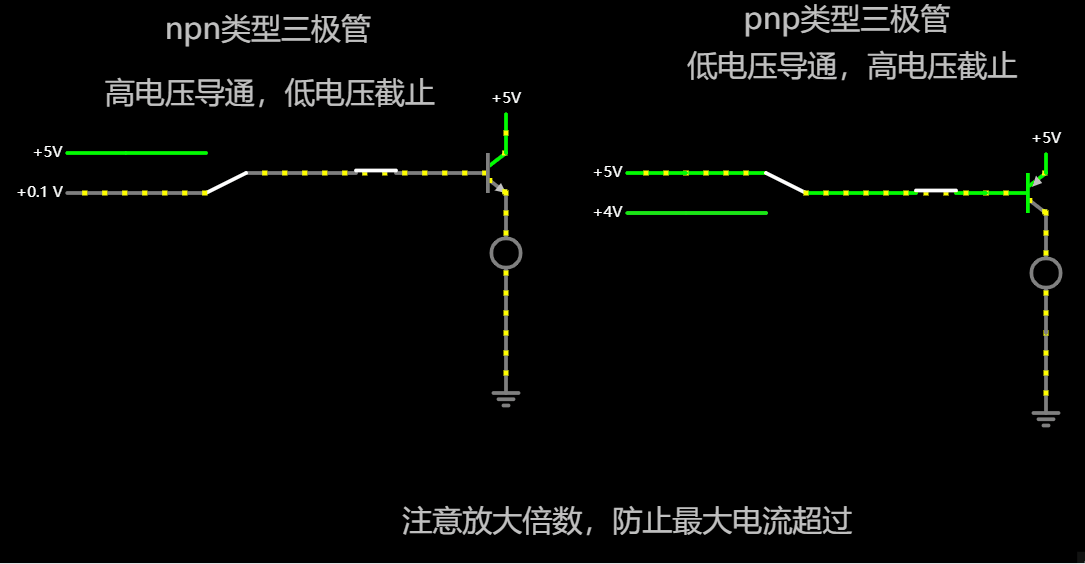

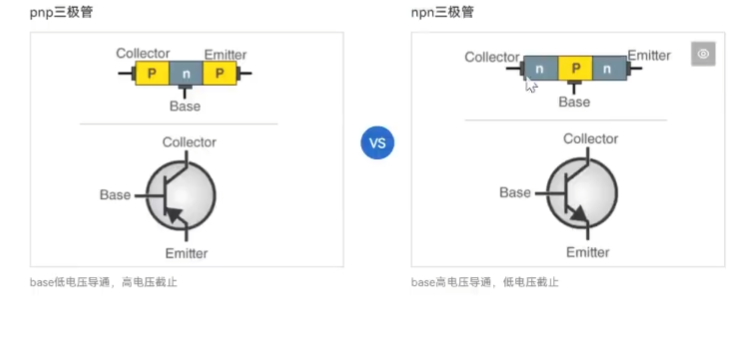

左侧高电压导通低电压截止，右侧低电压导通高电压截至

最开始右侧接5V不导通，问了大模型得知
要解决 PNP 三极管未导通的问题，需从 PNP 导通条件 出发，结合电路实际连接排查。以下是分步解析（全程用「人话」+ 逻辑拆解）：

一、先明确 PNP 三极管的核心导通逻辑

PNP 三极管的导通条件可以简单记为：发射极电压（Vₑ）必须比基极电压（Vᵦ）高至少 0.7V（硅管典型值）。

• 类比理解：发射极是「高电位端」，基极是「控制端」，只有基极电压足够低（比发射极低 0.7V 以上），发射极的电流才能「推着」电子从发射极流向基极，进而让集电极 - 发射极导通（相当于开关闭合）。

二、分析你的电路为何不导通（结合你的图排查）

从图看，发射极（E）和基极（B）似乎都接了 +5V → 这是核心问题！

• 当 Vₑ = +5V、Vᵦ = +5V 时，Vₑ - Vᵦ = 0V（远小于 0.7V 导通电压）→ 发射结（E-B 之间的 PN 结）无法正偏，三极管处于「截止状态」，自然不导通。
