【自学嵌入式：模电】 36. npn三极管仿真

36. npn三极管仿真

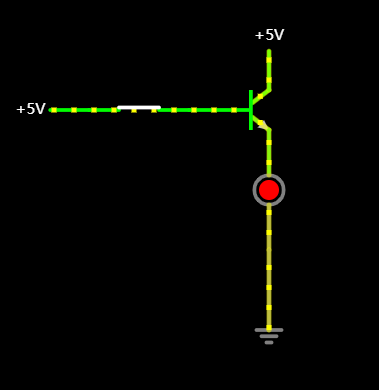

开关合上，三极管导通；开关断开，三极管截止

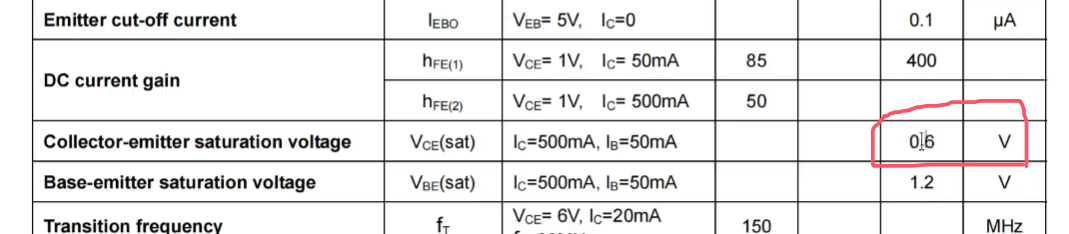

三极管的重要参数，控制端触发电压（Collector-emitter saturation voltage）

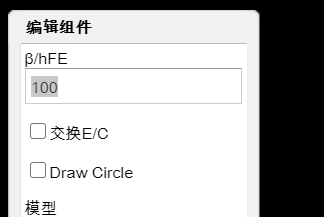

三极管的放大倍数：

• 三极管β/hFE的单位解析

  针对三极管电流放大系数β（或hFE）的单位问题，从定义、计算逻辑到实际意义进行说明

• 基本定义

  β（hFE）是描述三极管基极电流对集电极电流控制能力的参数，核心计算公式为：
  $ \beta = \text{hFE} = \frac{I_{\text{C}}}{I_{\text{B}}} $
  式中：

  • \(I_{\text{C}}\) 为集电极电流，单位通常为毫安（mA）或安培（A）；
  • \(I_{\text{B}}\) 为基极电流，单位与 \(I_{\text{C}}\) 一致（如均为mA或A）。

• 单位分析

  由于公式中分子（\(I_{\text{C}}\)）与分母（\(I_{\text{B}}\)）的单位完全相同，两者相除时单位会相互抵消；
  因此，β/hFE是无量纲物理量（即没有传统意义上的“单位”），仅表示集电极电流与基极电流的比例关系；
  示例：若某三极管的集电极电流\(I_{\text{C}} = 2\ \text{mA}\)，基极电流\(I_{\text{B}} = 0.02\ \text{mA}\)，则\(\beta = \frac{2}{0.02} = 100\)，即集电极电流是基极电流的100倍。

• 补充说明

  β/hFE根据工作状态可分为两种（但单位逻辑一致）：

  • 直流放大系数（HFE）：静态工作时（无信号变化），集电极电流与基极电流的比值；
  • 交流放大系数（hfe）：动态信号变化时，集电极电流变化量（\(\Delta I_{\text{C}}\)）与基极电流变化量（\(\Delta I_{\text{B}}\)）的比值；
    实际应用中，芯片手册（datasheet）会标注β/hFE的典型范围（如50~200），且该参数受温度、工作电流等条件影响。

三极管放大特性解析

一、核心逻辑

三极管的“放大”并非创造新能量，而是通过小电信号控制大电流的“以小控大”过程，其能量本质上由外接电源（如电池）提供。

二、三个极的功能分工（类比理解）

三极管包含基极（B）、集电极（C）、发射极（E），可类比为“水流控制系统”：

• 基极（B）：相当于水龙头开关，只需微小力量（小电流/电压）即可控制水流的通断。
• 集电极（C）：相当于储水池，储存大量能量（大电流），但需“开关允许”才能释放水流。
• 发射极（E）：相当于出水管道，经控制后的水流（放大后的电流）从此流出。

三、放大的本质：小信号“驱动”大电流

当基极输入微弱电信号（如 0.01mA 小电流）时，可控制集电极与发射极之间的大电流（如 1mA 及以上）按相同规律变化。

• 关键特性：基极电流的微小变化，会引发集电极 - 发射极电流的显著变化（专业参数称为“电流放大倍数 β”。例如，若 β=100，基极 1mA 电流可控制集电极 100mA 电流）。
• 能量来源：集电极 - 发射极的大电流能量由外接电源提供，基极仅传递“控制指令”，不直接提供能量。

四、放大的工作条件：正确偏置电源

三极管需通过外接电源形成“偏置条件” 才能实现放大，简化理解为：

1. 基极 - 发射极（B-E）：接入低电压（如硅管约 0.7V），使“基极开关可被驱动”。
2. 集电极 - 发射极（C-E）：接入高电压（如几伏至几十伏），为“集电极储水池提供能量”。

若电源极性接反或电压不足，三极管无法形成有效控制，放大功能将失效。

五、典型应用场景

三极管利用“以小控大”特性，实现微弱信号的放大与控制：

• 音频放大：麦克风输出的微弱电信号（小电流），经三极管放大为驱动喇叭的大电流。
• 信号处理：收音机接收的弱电台信号，经三极管放大后输出清晰音频。
• 电子开关：基极信号控制集电极 - 发射极的通断，实现电路的“开/关”逻辑（如简单 LED 控制电路）。

六、本质总结

三极管的“放大”是通过基极小信号作为“控制指令”，调动外接电源的能量，使输出电流/电压随输入信号规律变化的过程。其核心是“控制能量分配”，而非“无中生有创造能量”。

（延伸：现代芯片中的 MOS 管原理相通，通过电压控制电流，本质仍为“以小控大”；数十亿个这类结构集成后，可实现复杂计算功能。）
