【自学嵌入式：模电】 34. 继电器仿真

34. 继电器仿真


3，5引脚叫常闭端口
2，5引脚叫常开端口
常闭常开是指在1，4引脚不通电的时候的状态
对应实物图如下

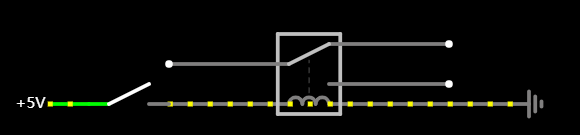

仿真图（开关闭合和断开）

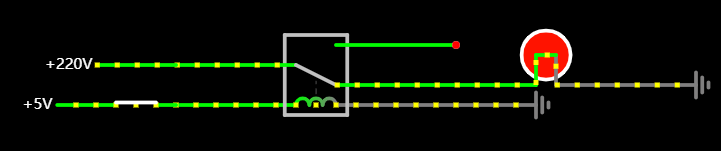

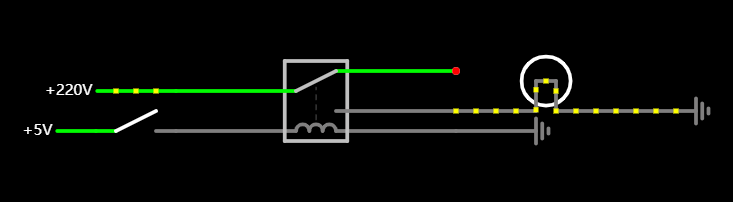

继续仿真，继电器控制灯的亮和灭
