【自学嵌入式笔记：模电】23. 电压表的量程

23. 电压表的量程

• 万用表测电压：新手四步实操指南


一、核心四步

目标：测量电路中两点的电压（如电池、模块电源）

步骤	操作细节	新手易错点
1 预估电压	先判断是 直流（DC，如电池） 还是 交流（AC，如插座），猜个大概值（如电池3.7V~9V）	分不清交直流，选错档位 → 测不准
2 选对档位	旋转表盘： → 直流选 —V 档（如 20V/200V） → 交流选 ~V 档（如 200V/750V） 原则：量程 ≥ 预估电压	量程选太小 → 屏幕显示 1（溢出）
3 表笔接线	黑笔插 COM（公共端），红笔插 VΩ（电压/电阻端） 关键：并联在被测两端（不能串联！）	串联接线 → 电路断开，测不出电压

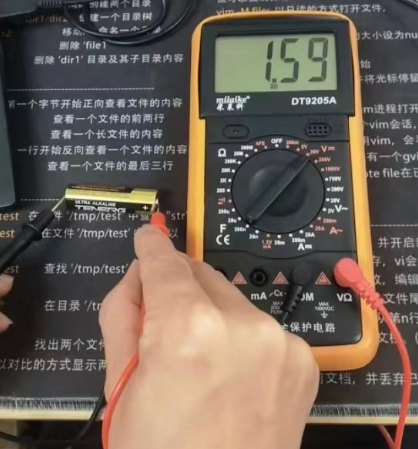

4 读取数值	直流：红笔接+、黑笔接-（反接显负数，不影响大小） 交流：无极性，随便接两端 直接看屏幕数字（如 1.59 → 1.59V）	直流反接慌了 → 记住“负数是极性，数值对”

二、直流 vs 交流：档位 & 场景速查表

类型	符号	常见场景	必选档位	特别注意
直流DC	—V	电池、单片机电源	20V/200V DC	反接会显负数，数值绝对值正确
交流AC	~V	家庭插座、市电	200V/750V AC	误选直流档 → 数值乱跳/为0

三、实操演示：测9V电池电压（直流案例）

1. 预估：9V电池，选 20V DC 档（量程≥9V）；
2. 接线：红笔接电池正极（+），黑笔接负极（-）；
3. 读数：屏幕显示 9.90 → 实际电压9.90V（略高于标称值，正常）。

四、致命错误 & 解决

1. 量程太小溢出：

   • 现象：屏幕显示 1 或数值不动；
   • 解决：调大一个量程（如20V→200V），重新测。

2. 交直流档位搞反：

   • 例子：测电池（DC）选AC档 → 数值偏差大；
   • 解决：先看电压类型（电池/插座），再选档位。

3. 表笔串联测电压：

   • 后果：电路断开，电压测不准，甚至烧表；
   • 正确：必须 并联 在被测两端（像“夹”在电池正负极）。

4. 测高压选错量程：

   • 例子：测220V市电选20V档 → 直接损坏表；
   • 解决：市电必选 750V AC 档。

5. 忽视直流极性：

   • 后果：反接可能缩短表寿命（老指针表更明显）；
   • 建议：红笔接+，黑笔接-，养成习惯。
