【自学嵌入式笔记：模电】21. 电阻的测量

21. 电阻的测量

• 万用表：电路调试的“万能小助手”（新手必学操作指南）


一、基础认知：万用表能干嘛？

万用表是 测量电压、电流、电阻 的核心工具，就像电路的“体检仪”：

• 测电压：看电路里的“压力”（比如电池是3V还是5V）；
• 测电流：看电路里的“水流速度”（电流大小，判断元件是否正常）；
• 测电阻：看元件的“阻力”（比如电阻是不是开路、短路）。

二、表笔接线：先插对接口！

万用表底部有多个接口，关键记这三个：

接口	用途	表笔颜色
COM	公共端（负极）	黑色表笔插入
VΩ	电压、电阻测量端	红色表笔插入
mA/20A	电流测量端（分大小量程）	测小电流插mA，大电流（如电机）插20A

口诀：黑笔接COM，红笔看测量：电压电阻插VΩ，电流分档插两边。

三、测电阻实战：四步搞定（以电阻测量为例）

1. 估测电阻值

先猜个大概（比如电阻标了“100Ω”，就先估100Ω左右）。

2. 选对量程

旋转表盘，选 比估测值大的档位（比如估100Ω，选“200Ω”档；如果估1kΩ，选“2kΩ”档）。

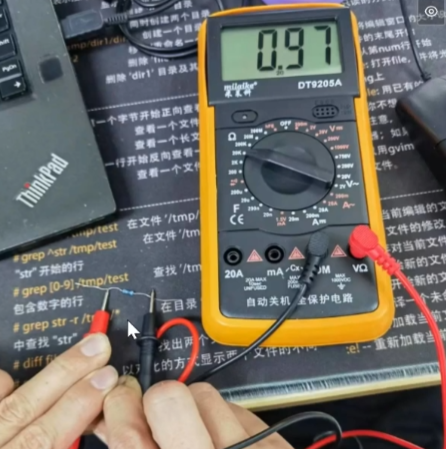

3. 表笔接电阻

红笔接电阻一端，黑笔接另一端（无极性，随便接）。

4. 读数

看屏幕显示的数字（比如显示“100.5”，就是100.5Ω）。

四、避坑关键：这些错误别犯！

1. 测不出数值？→ 量程太小了！

• 现象：屏幕显示“1”（溢出），或数值不动。
• 解决：调大一个量程（比如从200Ω→2kΩ），再测。

2. 表笔插反？→ 不影响电阻测量，但测电压要注意！

• 电阻测量：红黑反接，数值一样（电阻无极性）；
• 电压测量：反接会显示负数（代表极性反了，数值绝对值正确）。

3. 测电流时选错接口？→ 烧表风险！

• 小电流（比如几十mA）：红笔插mA接口；
• 大电流（比如超过200mA）：红笔插20A接口（否则会烧断内部保险丝）。

五、扩展：不同测量的核心逻辑

测量类型	操作差异	关键注意
直流电压	红笔接高电位，黑笔接低电位	反接显示负数，不影响大小
交流电压	直接接两端（无极性）	量程要大于电压值（比如220V选“750V”档）
电流	表笔串联进电路（断电接线！）	先选量程，再串入电路

关键记忆口诀：

• 万用表，三功能：压、流、阻，全掌控；
• 表笔接：黑COM，红VΩ（电流分档插两边）；
• 测电阻：先估再选量程，溢出就把量程升；
• 测电流：串联电路里，档位选对别烧表！

（多练几次就熟了，比如拿电阻、电池实操，很快掌握~）
