【自学嵌入式笔记：模电】19. 接插件

19. 接插件

• 接插件：电路的“连接桥梁”（新手必懂）
  开关、按键、连接端子…本质都是 电路连接器，负责让电路“通断可控、模块互联”。下面拆解常用类型：

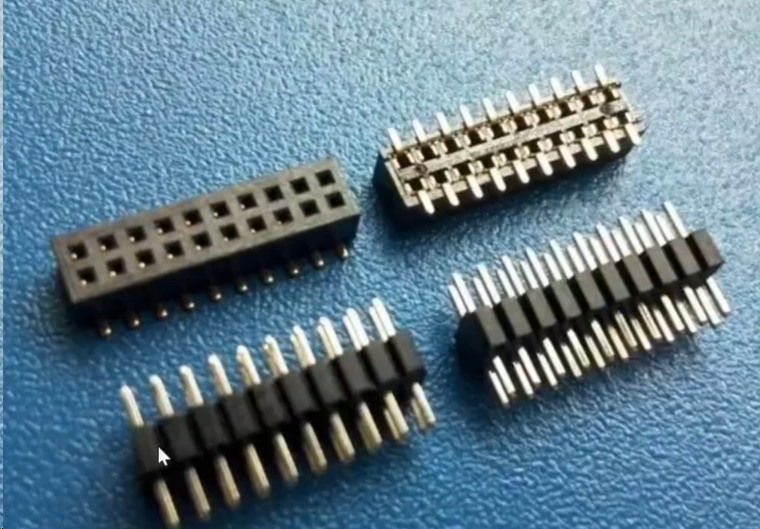

一、排针 & 排母

• 结构：排针是“金属针阵列”，排母是“对应孔位的插座”。
• 特点：通过 杜邦线/排线 轻松连接，插拔方便。
• 用途：电路板间的 简易信号传输（如开发板扩展接口、模块接线）。
• 新手提示：插反会短路！观察针脚方向，对齐后插入。

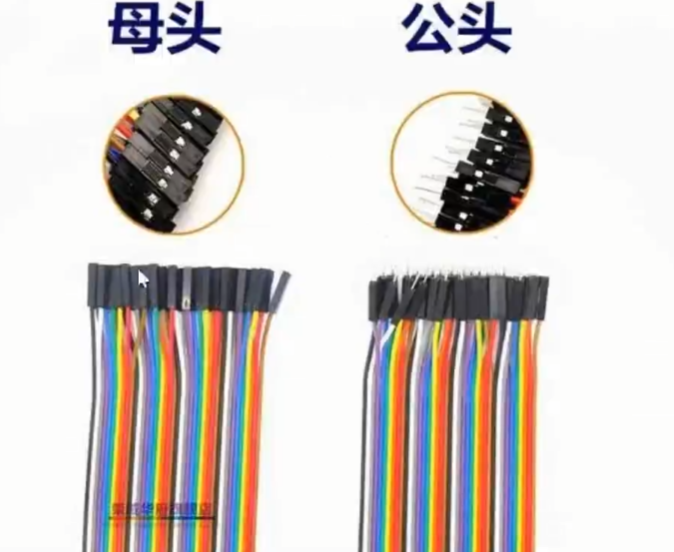

二、杜邦线（公头 vs 母头）

• 公头：金属针（插入母头或排母）；
• 母头：金属孔（接收公头或排针）。
• 特点：彩色线区分信号，支持 快速接线/拆线，实验调试神器。
• 场景：临时连接传感器、模块（比如把温湿度传感器连到开发板）。

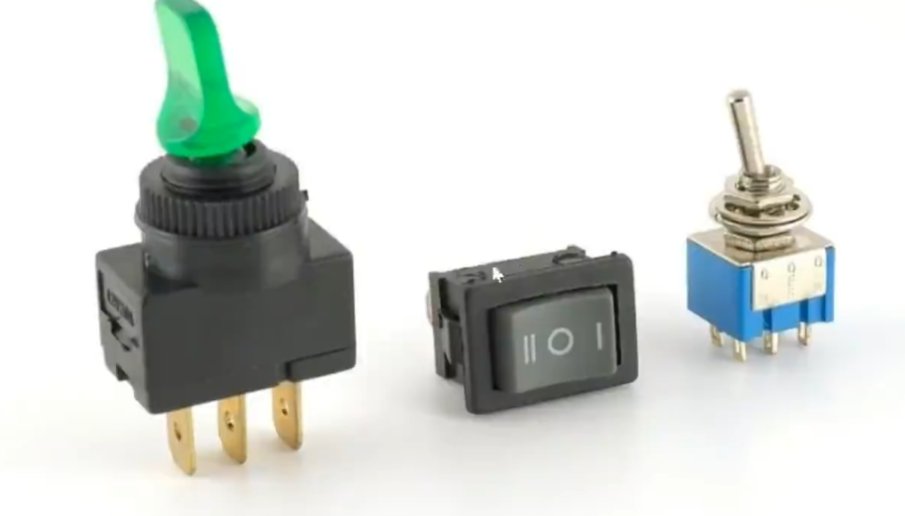

三、开关

• 核心作用：控制电路 通/断（像“电路闸门”）。
• 常见类型：
  • 拨动开关（上下拨切换）；
  • 按键开关（按下通，弹起断，或自锁）；
  • 旋钮开关（旋转调节，如音量旋钮）。
• 应用：电源开关、模式切换（比如LED亮灭控制）。

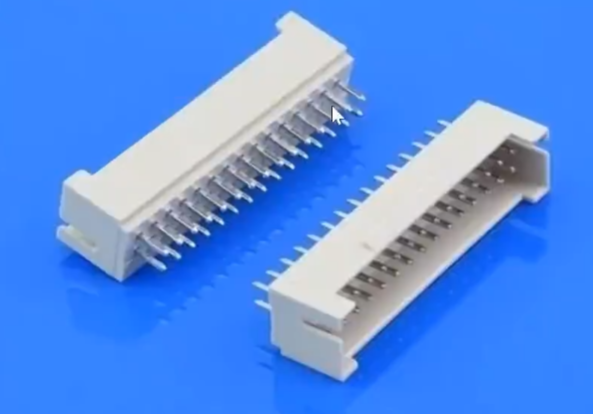

四、板对板连接器

• 结构：两端分别焊接在不同电路板上，对齐后扣合。
• 特点：稳定连接 多块电路板（如主板+扩展板、层叠电路）。
• 场景：产品量产时，替代杜邦线（更牢固，适合震动环境）。

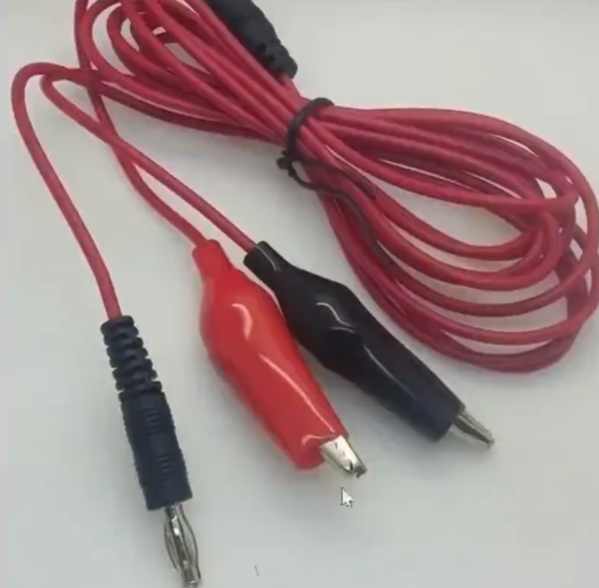

五、香蕉头 & 鳄鱼夹

• 香蕉头：圆形插头，插入对应插座（如电源输出端）；
• 鳄鱼夹：弹簧夹，直接“咬”在导线或端子上。
• 特点：临时接插超方便，实验/测试首选（不用焊接）。
• 场景：万用表测量、电源临时供电、面包板快速接线。

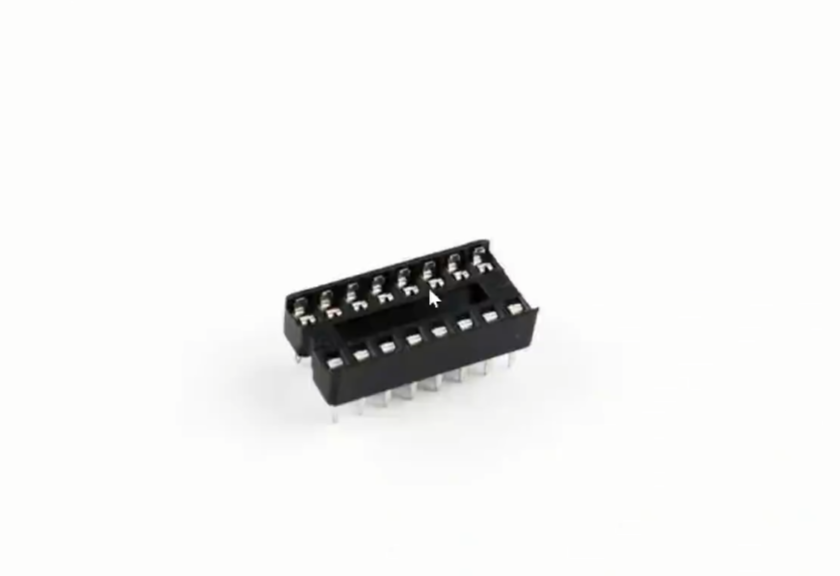

六、IC插座

• 结构：对应IC引脚的插槽（比如DIP封装的芯片座）。
• 特点：不用焊接IC，随时更换芯片（调试时反复烧录程序超方便）。
• 注意：插入IC时，引脚要对齐插座，反插会烧芯片！

关键总结：

接插件	核心优势	典型场景
排针排母	灵活扩展	开发板调试
杜邦线	快速接线	实验临时连接
开关	通断控制	功能切换
板对板连接器	稳定量产	多板互联产品
香蕉头/鳄鱼夹	临时测试	万用表、电源实验
IC插座	方便换芯片	程序调试（如51单片机）

→ 选对连接器，电路搭建效率翻倍！实验用杜邦/鳄鱼夹，量产用板对板，调试靠IC插座~
