【PCIE716-159】基于 PCIe 总线架构的双通道射频收发处理平台（100%国产化）

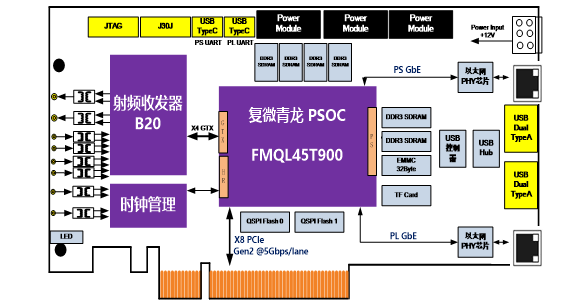

PCIE716-159 是一款基于 PCIe 总线架构的国产化双通道射频 收发处理平台。该 平 台 基 于 国 产 化 ADRV9009 射 频 收 发 器 ， 涵 盖 了 50MHz~6GHz 频段，并集成了双通道收发链路，发送最大实时带宽 可到 450MHz，接收最大带宽可以到 200MHz，是一款高度集成的通 用软件无线电平台。 该平台采用 X8 PCIe 总线接口，接收和发送数据可以通过 PCIe 总线完成与主机端的交互。

该平台主要应用于仿真验证平台、5G 微基站等高性能低功耗的 射频收发应用场景。

















技术指标

板载 PSOC FPGA 实时处理器：JFMQL45T900；性能指标

• 4 核处理器，最高工作频率可以达到 800MHz；
• 可编程逻辑单元：350K；
• PS 端支持 1 组 1GByte DDR3 SDRAM，时钟 500MHz；
• PS 端支持 2 片 QSPI Flash，每片容量 256Mbit；
• PS 端支持 4 路 USB2.0 接口；
• PS 端支持 1 个 TF-Card 接口；
• PS 端支持 1 个 RJ45 千兆以太网接口；
• PS 端支持 1 片 512Kbit EEPROM 存储；
• PL 端支持 1 组 64 位 DDR3 SDRAM，容量 2GByte；
• PL 端支持 1 个 RJ45 千兆以太网接口（EMIO）；

射频收发性能指标

• 芯片型号：国产 ADRV9009；
• 集成 2 路发射器，支持 50MHz~6GHz 可调；
• 集成 2 路接收器，支持 50MHz~6GHz 可调；
• 发送器最大带宽：450MHz；
• 接收器最大带宽：200MHz；
• 集成接收通路自动增益控制算法；
• 数字端接口：JESD204B，单通道速率最高可达 12.888Gbps；
• 集成发射通路 PA 保护算法 ；
• 接口类型：SMP 射频接口；

FMC 接口：HPC；
集成 2 路高带宽观察通道，实现 DPD 功能；
观察通道最大带宽：450MHz；
物理与电气特征

• 板卡尺寸：111.15 x 190mm；
• 产品供电：4A max@+12V；

环境特征

• 工作温度：-40°~85°C；
• 贮存温度：-55°~125°C；
• 工作湿度：5%~95%，非凝结；

软件支持

• 底层接口以及驱动程序
• 射频收发测试程序；
• PCIe 总线通讯测试程序；
• PS 与 PL 底层接口驱动程序；
• 可根据客户需求提供定制化算法与系统集成

应用范围

1. 3G/4G/5G TDD 基站
2. TDD 有源天线系统
3. 相控阵雷达、电子战、MIMO
4. 便携式测试设备

————————————————
