【FMC134】基于VITA57.4标准的4通道3.2GSPS（2通道6.4GSPS） 12位AD采集子卡模块



产品概述

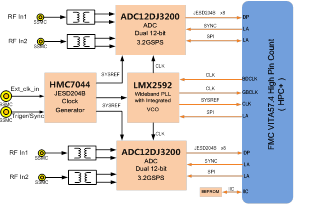

FMC134是一款4通道3.2GSPS（2通道6.4GSPS）采样率12位AD采集FMC+子卡模块，该板卡为FMC+标准，符合VITA57.4规范，可以作为一个理想的IO模块耦合至FPGA前端，16通道的JESD204B接口通过FMC+连接器连接至FPGA的高速串行端口GTH。

   该板卡支持板上可编程采样时钟和外部参考时钟，多片板卡还可以通过触发（输入/输出）信号进行同步采集，该板卡4路模拟信号输入通过50Ω特征阻抗的SSMC射频连接器接入，采用交流变压器耦合。板卡可广泛应用于雷达信号处理、电子对抗等场景。







技术指标

1.性能指标：

• 支持4路12bit、3.2GSPS采样率；

• 支持2路12bit、6.4GSPS采样率；

• ADC模拟输入带宽：8GHz（-3dB）；

•  ADC满量程输入电压：0.8Vpp；

• ADC本底噪声：单通道模式-154.6 dBFS /Hz；

• ADC本底噪声：双通道模式-151.8dBFS/Hz；

•  支持双通道模式下的数字下变频；

• 16lane JESD204B接口，线速率12.8Gbps；

2. FMC接口指标：

• 标准FMC+子卡，符合VITA57.4规范；

• 板卡支持1片EEPROM；

• FMC连接器型号：ASP-184330-01，HPC接口；

• 板卡采用+12V供电，整板典型功耗6W；

3. 时钟分配：

• 支持外时钟模式；

• 板载1片高精度时钟芯片HMC7044；

4. 其它功能：

• 支持外触发；

• 板载状态指示灯；

5. 物理与电气特征

• 板卡尺寸：84.1 x 69mm

•  板卡供电：3A max@+12V（±5%）

• 散热方式：自然风冷散热或金属导冷散热

6. 环境特征

• 工作温度：-40°~﹢85°C；

• 存储温度：-55°~﹢125°C；

• 工作湿度：5%~95%，非凝结

软件支持

1. 可选集成板级软件开发包（BSP）：

•  支持Xilinx开发板，如ZCU102、KCU1500、VCU108等；

• 支持我司自主研制的KU、ZU、VU系列板卡程序移植；

2. 可根据客户需求提供定制化算法与系统集成：

应用范围

1. 雷达信号处理；

2.  电子对抗；

3. 干扰机；
