【FMC139】基于VITA57.1标准的4路500MSPS/1GSPS/1.25GSPS采样率14位AD采集FMC子卡模块

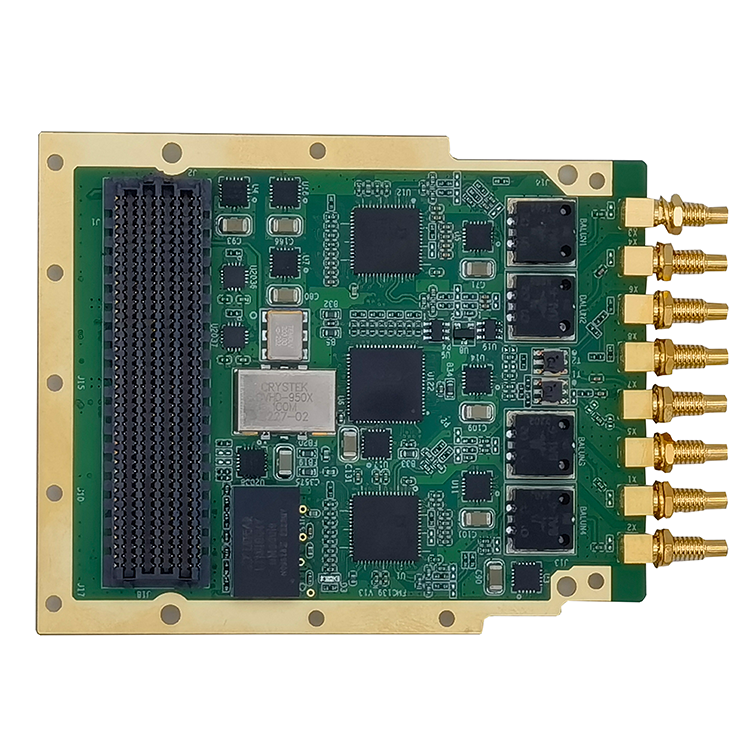

板卡概述

FMC139是一款基于VITA57.1标准规范的JESD204B接口FMC子卡模块，该模块可以实现4路14-bit、500MSPS/1GSPS ADC采集功能。该板卡ADC器件采用ADI公司的AD9680芯片,全功率-3dB模拟输入带宽可达2GHz。该ADC与FPGA的主机接口通过8通道的高速串行GTX收发器进行互联。

该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等应用。

 技术指标

1. ADC性能指标（AD9680）

• JESD204B(子类 1)编码数字输出；
•  1.65W 总功耗（1GSPS 采样率）；
• SNR；65.3dBFS@1GHz,-1dBFS amplitude；
• SFDR：85dBFS@1GHz,-1dBFS amplitude；
• ENOB；10.8BIT（10MHz）
•  DNL：±0.5LSB，INL=±2.5LSB；
• 直流供电：1.25V、2.5V，3.3V；
• 噪声密度：-154dBFS/Hz；
• 无失码；
•  2GHz 模拟输入全功率带宽（-3dB）；
•  ADC 内部基准电压源；
•  混合 JESD204B Lane 配置



2. 时钟与触发：

• 高性能时钟发生器：HMC7044；

• 支持 100MHz LVDS 晶振，支持外时钟输入；

• 支持1 路输入/输出触发信号，LVTTL(3.3V)电平标准；

• 支持同步输入/输出；



  3. 物理与电气特征





1. 板卡尺寸：84.1 x 69mm；

2. 典型功耗：6W；

3. 供电：+12V；

4. 散热方式：自然风冷散热；



4. 环境特征

1. 工作温度：-40°~﹢85°C；

2. 存储温度：-55°~﹢125°C；

3. 工作湿度：5%~95%，非凝结



软件支持1. 可选集成板级软件开发包（BSP）：

2. 支持Xilinx开发板；

3. 支持Kintex UltraScale等；

4. 可根据客户需求提供定制化算法与系统集成：



应用范围

1. 雷达与智能天线、无线基础设施；

2. 宽带RF信号处理，信号发生器；

3.  通信测试设备；

4. 自动驾驶RADAR。
