【PCIE730】基于PCIe总线架构的4路10G光纤通道适配器

板卡简介

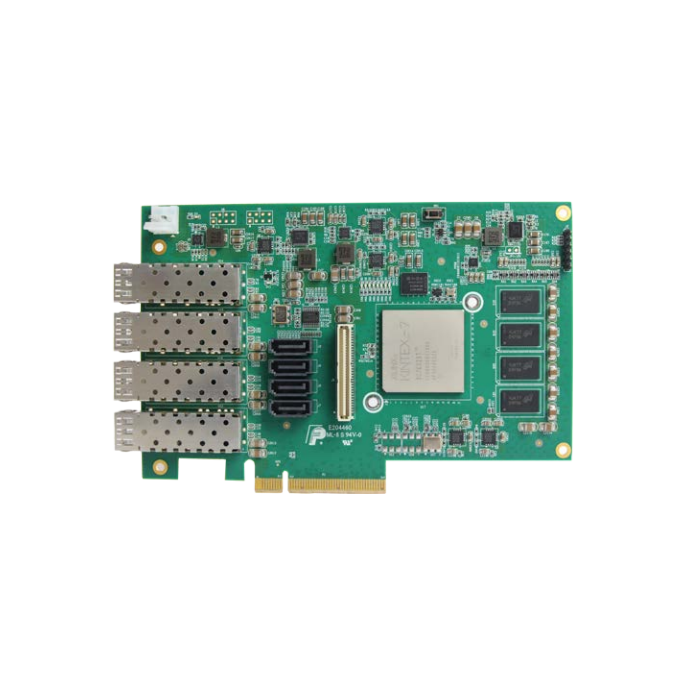

 PCIE730是一款基于PCI Express总线架构的4路10G光纤通道适配器，板卡具有4通道SFP+万兆光纤接口，x8 PCIE主机接口，具有1组64位DDR3 SDRAM作为高速缓存，可以实现4通道光纤网络数据的高速采集、实时记录和宽带回放。 该板卡还具有4个SATA接口，可以实现光纤数据的高速存储，支持SATA3.0标准，最大存储带宽可以达到1.6GByte/s。

该板卡为标准全高半长PCIE尺寸，适合于目前主流的服务器或工作站，可广泛应用于数据中心、服务器加速运算等场景，也可用于半实物仿真系统中

主要功能

•  标准 PCI Express 半长卡；

•  符合 PCI Express Gen2.0 规范，可选 x1、x4 或 x8 模式，带宽 40Gbps；

•  光纤传输性能：支持 4 路 SFP+万兆光纤，10Gbps/lane 线速 率；

•  光纤传输协议：支持 Aurora、RapidIO 等多种高速协议；

•  动态存储性能：1 组 64 位 2GByte DDR3 SDRAM，理论带宽 12.8Gbyte/s，效率高达 90%；

• SATA 存储性能：支持 x4 SATA3.0；

•  PCIE DMA 性能：上行与下行带宽可以达到 3GByte/s；

•  板卡具有 4 路光耦隔离输入、4 路光耦隔离输出数字离散 IO；

•  板载 1 个 PMC IO 接口，用于 GPIO 扩展；

• 板载 1 片 128Mbyte BPI Nor Flash，用于 FPGA 的加载；



接口特征

• 前面板支持 4 路 SFP+ Cage（最大支持 10Gbps/lane）；

•  板上 4 路 SATA 接口；

• 板上 1 路 PMC IO 接口； 软件支持

• 可选集成板级软件开发包（BSP）：

• FPGA 的 DDR3 接口测试程序；

• 4 路 10G 光纤接口程序，支持 Aurora 或 Serial RapidIO 协议；

• 光纤 PCIe 链路演示 DEMO；

• 提供驱动程序以及应用程序接口（API）：

•  支持 Windows 7 32 位/64 位操作系统；

• 支持 Win Server2008/2012



  软件支持

•  可选集成板级软件开发包（BSP）：

• FPGA 的 DDR3 接口测试程序；

•  4 路 10G 光纤接口程序，支持 Aurora 或 Serial RapidIO 协议；

• 光纤 PCIe 链路演示 DEMO；

•  提供驱动程序以及应用程序接口（API）：

•  支持 Windows 7 32 位/64 位操作系统；

• 支持 Win Server2008/2012；

应用场景

1. 图像采集系统

2. 模拟数据光纤采集传输系统

3. 雷达系统半实物仿真

4. 网络硬件加速
