【PCIE727-0】基于PCIe x16总线架构的XCVU13P FPGA的高性能数据预处理平台



产品概述：

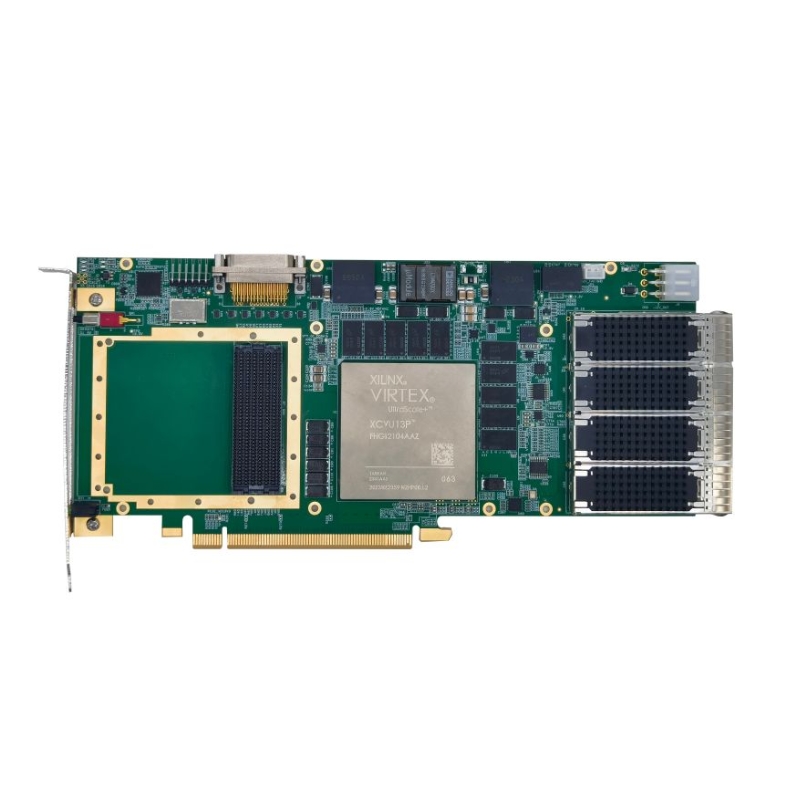

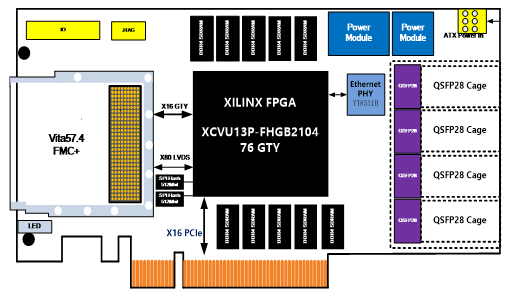

产品概述PCIE727-0是一款基于PCIe x16总线架构的XCVU13P FPGA的高性能数据预处理平台，该板卡具有1个FMC+（HPC）接口，1路PCIe x16主机接口、1路千兆以太网口、4个QSFP+ 100G光纤接口。板卡采用XILINX高性能Virtex UltraScale+系列FPGA作为实时处理器，实现FMC接口数据的采集、处理、传输等功能。支持高达28Gbps的Serdes接口可以支持JESD204C、100G以太网等超高速总线协议。板载2组独立的80位DDR4 SDRAM大容量缓存，可以实现高达38.4GByte/s的缓存带宽。该板卡通过搭载不同的FMC子卡，可快速搭建起基于服务器的数据采集、实时处理、高性能存储平台。可广

泛应用于雷达与中频信号采集、视频图像采集等领域。













技术指标

1.板载FPGA实时处理器：XCVU13P-2FHGB2104I；

•  具有逻辑单元：3780K，Total Block RAM：94.5Mbit；
•  DSP资源：12288个，GTY Transceivers：76个；

2. PCIE主机接口：

•  X16 PCIe互联；
•  支持PCIe gen3 x16@8Gbps/lane；
•  独立的DMA控制器，带宽高达10GByte/s；
•  支持Win7/10或者Linux操作系统；


3. FMC接口指标：

•  标准FMC+（HPC）接口，符合VITA57.4规范；
•  支持x16 GTY@28Gbps/lane高速串行总线；
•  支持80对LVDS数据信号+4对LVDS时钟信号；
•  支持IIC总线接口；
•  +12V/+VADJ供电，供电功率≥15W；
•  独立的VIO_B_M2C供电（可由子卡提供）；


4. 动态存储性能：

•  缓存数量：2组独立的DDR4 SDRAM；
•  存储带宽：80位，1200MHz工作时钟，2.4GHz数据率；
• 存储容量：每组最大支持4GByte DDR4 SDRAM；


5. 其它接口性能：

•  24路LVTTL GPIO接口，1路RS422接口；
• 1路RJ45千兆以太网接口；
•  4路QSFP28 100G万兆光纤接口；
• 板载2个SPI Flash用于FPGA的加载；


6. 物理与电气特征

• 板卡尺寸：111.5 x 240mm；
• 板卡供电：7A max@+12V（±5%，不含给子卡供电）；
•  散热方式：风冷散热；
• 工作温度：-40°~85°C，存储温度：-55°~125°C；

软件支持1. 硬件底层驱动接口测试程序：

• FPGA的DDR4接口测试程序；
•  FPGA的网口测试程序；
• FPGA的光纤接口测试程序；
•  PCIe总线接口开发DEMO（含驱动程序与上位机）；


2. 可根据客户需求提供定制化算法与系统集成：
应用范围
1. 雷达与中频信号处理；软件无线电验证平台；
2. 图形与图像处理验证平台；
