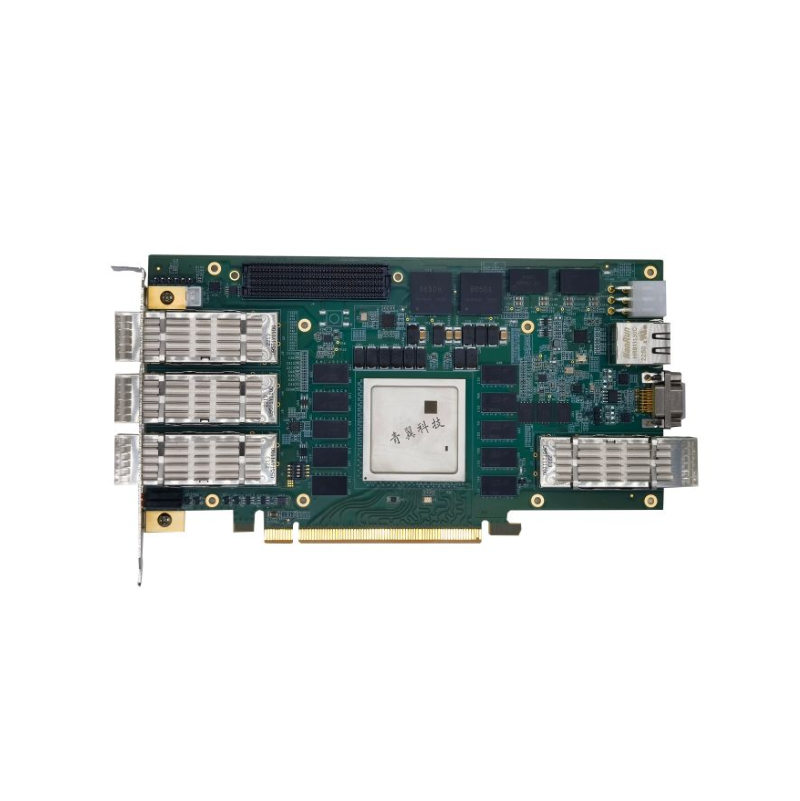

【PCIE736-0】基于 PCIE X16 总线架构的 4 路 QSFP28 100G 光纤通道处理平台（基于 XCVU3P FPGA）

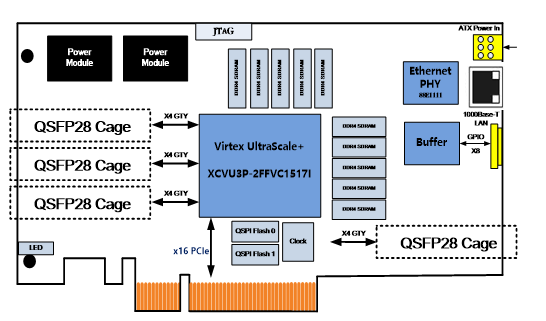

产品概述PCIE736-0 是一款基于 PCIE 总线架构的 4 路 QSFP28 100G 光纤通道适配器，该板卡具有 1 个 PCIe Gen3x16 主机接口、一共 4个 QSFP28 100G 光纤接口，可以实现 4 路 QSFP28 100G 光纤的数据实时采集、实时缓存与 PCIE 高速传输。该板卡采用 Xilinx 的高性能Virtex UltraScale+系列 FPGA XCVU3P 作为主处理器，板载 2 组独立的 80 位 DDR4 SDRAM 超大容量数据缓存。板卡具有 1 个 RJ45千兆以太网口以及若干 IO 控制信号。该板卡为标准全高 PCIE 尺寸，可广泛应用于基于服务器的光纤通道数据采集、数据传输等场景。



 技术指标

1. 板载 FPGA 实时处理器：XCVU3P-2FFVC1517I；

2.  PCIE 主机接口：

•  支持 PCIe gen3 x16@8Gbps/lane；
•  支持 SG DMA 多通道数据存取；
•  DMA 有效带宽≥10GByte/s；
•  支持 Windows 10/11 64 位操作系统；
•  支持 Linux/麒麟操作系统；

3. 光纤接口指标：

•  前面板 3 路 QSFP28 光纤模块、后面板 1 路 QSFP28 光模块；
•  板卡总共支持高达 16 路最高 25Gbps/lane 高速串行总线；
• 支持 3 路 100G 以太网；
•  支持 Aurora 6466b 数据传输协议；
•  支持 Serial RapidIO 数据传输协议；

4. 动态存储性能：

• 存储带宽：2 组 80 位，DDR4 SDRAM，2400MHz 工作速率；
•  存储容量：每组最大支持 4GByte DDR4 SDRAM；

5. 其它接口性能：

•  8 路 LVCMOS 3.3V GPIO 接口（方向可配置）；
•  支持 1 路 RS422 接口（全双工非隔离）；
•  支持 1 路 RJ45 千兆以太网接口；
•  板载 2 个 QSPI Flash 用于 FPGA 的加载；
•  板载 1 片 QSPI Flash 用于少量数据的存储；
•  支持 1 个 FMC 扩展；

6. 物理与电气特征

• 板卡尺寸：111.15 x 200mm；
• 板卡供电：4A max@+12V（±5%）；
• 散热方式：风冷散热；

• 工作温度：-40°~85°C；
• 存储温度：-55°~125°C；

软件支持 1.可选集成板级软件开发包（BSP）：

•  FPGA 底层接口驱动；
•  PCIe 总线接口开发及其驱动程序；
• Windows 或者 Linux 驱动；

2. 可根据客户需求提供定制化算法与系统集成：

应用范围

1.雷达与中频信号处理中的实时采集落盘；

2. 高速传感器数据光纤数传；

3. 高速图像数据光纤数传；
