【PCIE707-1】基于 Xilinx UltraScale+ MPSOC 的高性能数据预处理平台（XCZU9EG）

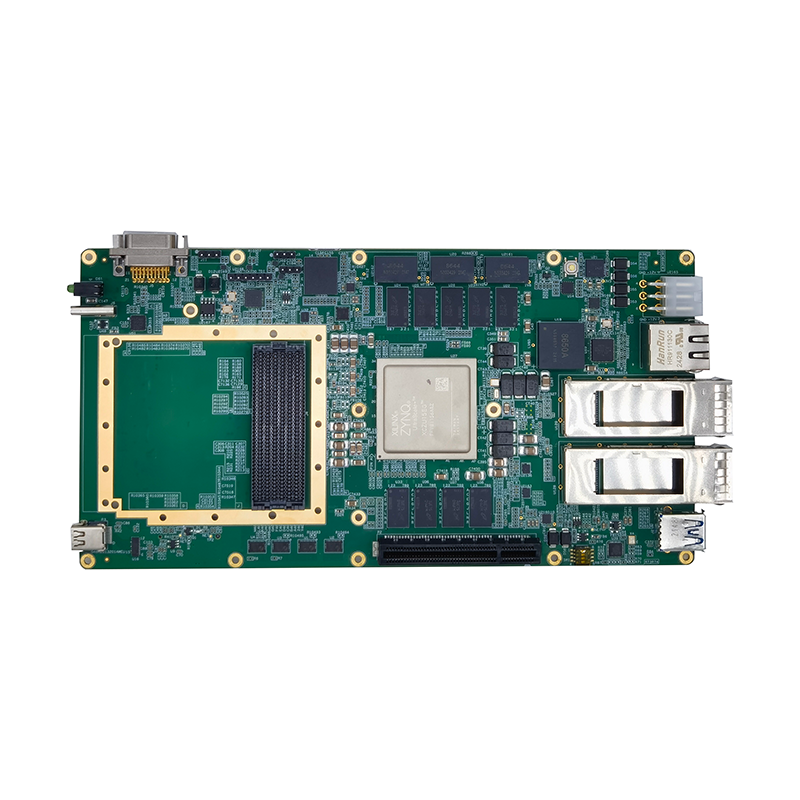

产品概述PCIE707-1是一款基于Xilinx UltraScale+ MPSOC的高性能数据预处理平台，该平台具有 1 个 FMC+（HPC）接口，1 路 PCIe x4主机接口、1 个 RJ45 千兆以太网口、2 个 QSFP+ 40G 光纤接口。板卡采用 Xilinx 的高性能 UltraScale+ MPSOC 系列 FPGA XCZU9EG作为实时处理器，实现 FMC 接口数据的采集、处理、以及设备间互联传输。PS 端外挂 1 组 72 位 DDR4 SDRAM 大容量缓存，PL 端外挂 2组 32 位的 DDR4 SDRAM 缓存。该板卡通过搭载不同的 FMC 子卡，可快速搭建起基于服务器的数据采集、实时处理、高性能存储平台。可以满足于网络通信、高速数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传输处理以及航空航天等应用。

技术指标

1. 板载 MPSOC 实时处理器：XCZU9EG-2FFVB1156I；2. CPU 与 GPU 性能：

•  4x ARM Cortex-A53，1.333GHz；
•  双核 Cortex-R5，533MHz；
•  GPU：Mali-400 MP2；

3.  PS 端接口与性能：

•  PS 端支持 5 片 DDR4 SDRAM，位宽 72 位，速率 2400Mbps；
•  PS 端支持 1 路 RJ45 千兆以太网口；
• PS 端支持 1 路 PCIe gen2 x4@5Gbps/lane；
•  PS 端支持 1 片 8GB eMMC FLASH 作为系统大容量存储设备；
•  PS端支持2片512Mbit QSPI Flash作为FPGA用户数据存储；
•  PS 端支持 1 个 Mico SD 卡，支持 SD 和 SPI 模式；
•  PS 端支持 1 个 USB OTG 接口；
•  PS 端支持 1 路 TypeC 调试串口；

4. PL 端接口与性能：

•  支持 2 组 32 位 DDR4 SDRAM，数据速率 2400Mbps；
•  标准 1 个 FMC+（HPC）接口，符合 VITA57.4 规范；
• FMC+支持 x16 GTH@16Gbps/lane 高速串行总线；
• FMC+支持 80 对 LVDS 信号；
• 支持 2 路 QSFP+光纤接口；

5. 其它接口性能：

•  1 个标准 ATX +12V 供电插座；
•  板载 4 个 LED 指示灯，前面板 2 个 LED 指示灯；
•  支持 1 路 RS422 接口；

6.  物理与电气特征

• 板卡尺寸：121 x 216mm；
• 板卡供电：4A max@+12V（±5%，不含给子卡供电）；
• 散热方式：风冷散热；
• 工作温度：-40°~+85°C；工作温度：-55°~+125°C；

软件支持

1. 可选集成板级软件开发包（BSP）：PS 端底层接口驱动；PL 端接口驱动以及底层开发；2. 可根据客户需求提供定制化算法与系统集成：

应用范围

1.  视频图像处理；

2.  软件无线电 SDR 平台；

3. 人工智能；
