【网络系统集成】Windows Server集群实验

1.实验名称

Windows Server集群实验

2.实验目的

通过使用Windows 2003进行实验，理解与掌握服务器技术与系统集成相关知识点。

3.实验内容

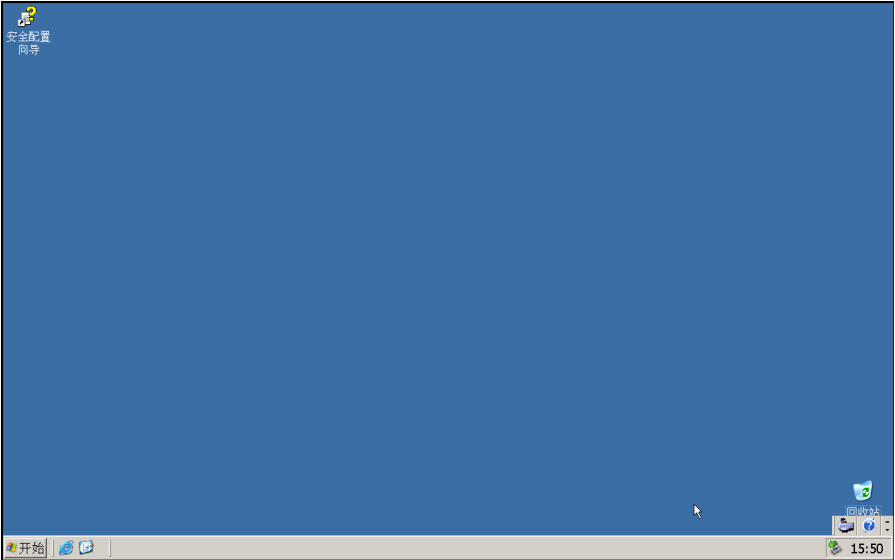

（1）在Vmware Workstation中安装Windows Server 2003

（2）在Windows Server 2008中完成DNS，WEB的配置

1）DNS配置

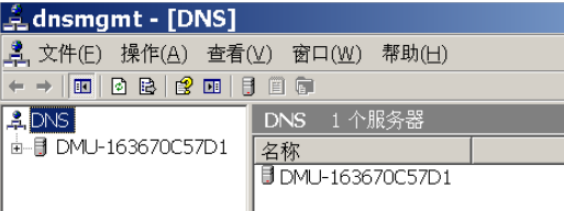

安装DNS服务，启动DNS管理器：

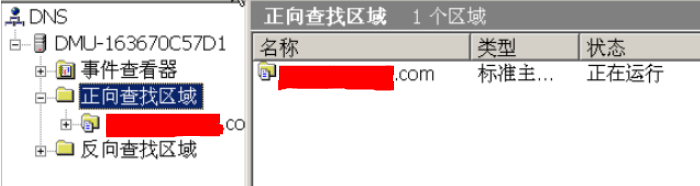

配置域名服务器：设置正向查找区域，新建主要区域xxx.com：

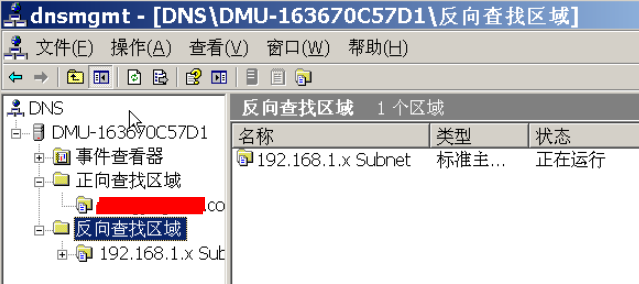

设置反向查找区域：

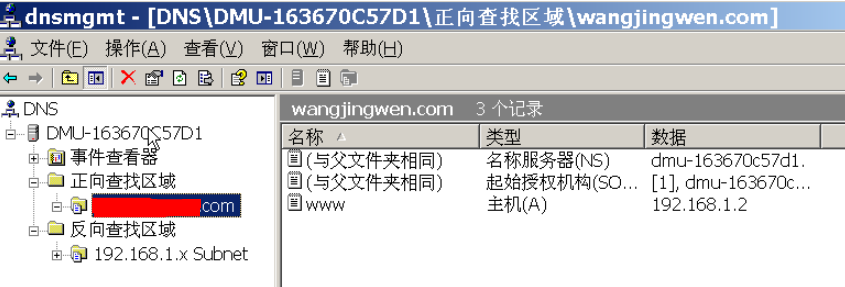

新建主机：

客户机的DNS设置：

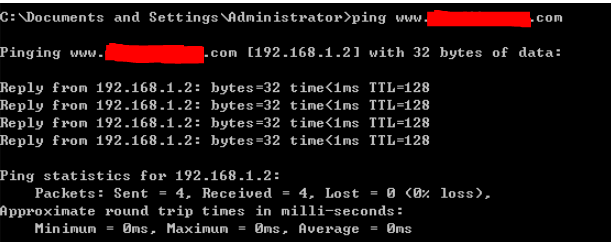

域名解析验证：

2）WEB配置

安装IIS：

创建Web网站：

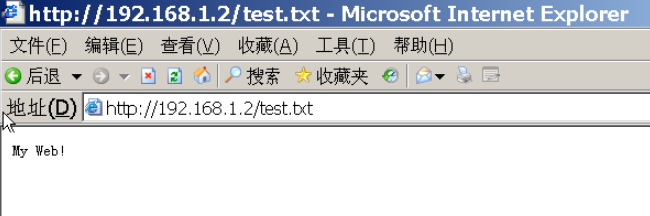

通过Web服务器的IP地址访问：

通过Web服务器域名访问：

3）完成部署Windows的NLB集群，并配置WEB网站负载均衡

在VM里面，我安装了3个Windows2003系统, 其中两台（01、02）用于配置负载均衡，另外一台（03）用作浏览器的作用。

01的ip：192.168.1.2

02的ip：192.168.1.4

配置NLB：

我们准备将01和02暴露给访问者的ip设为192.168.1.200。

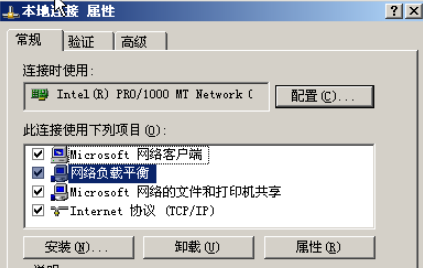

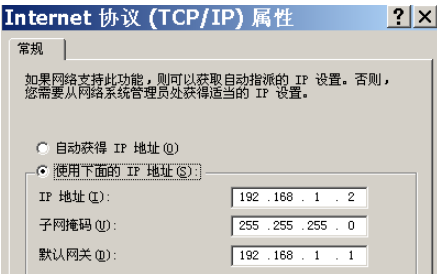

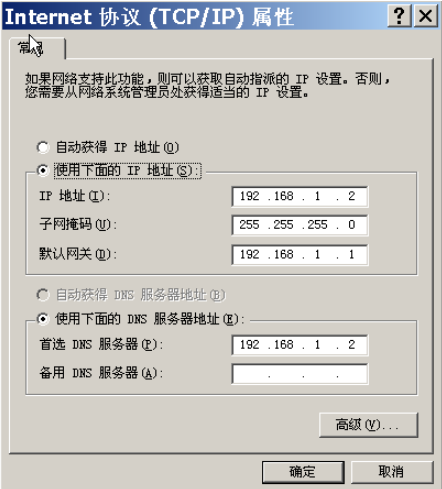

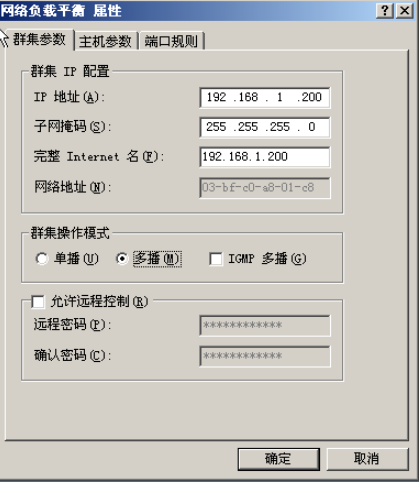

先到01的服务器上设置：

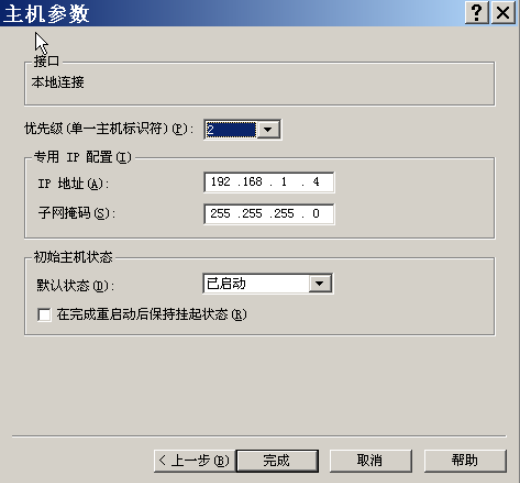

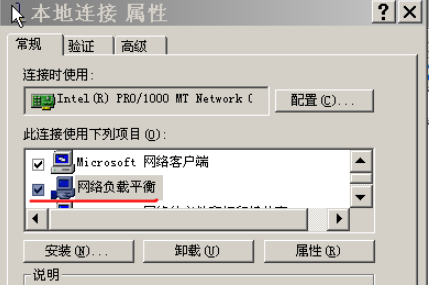

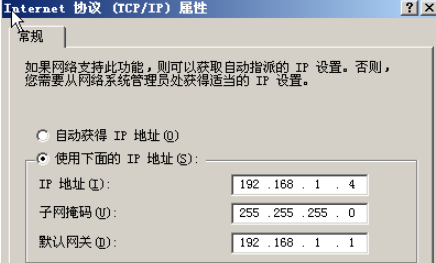

然后到02的服务器上设置：



我们回到01服务器里面的网络负载平衡管理器：

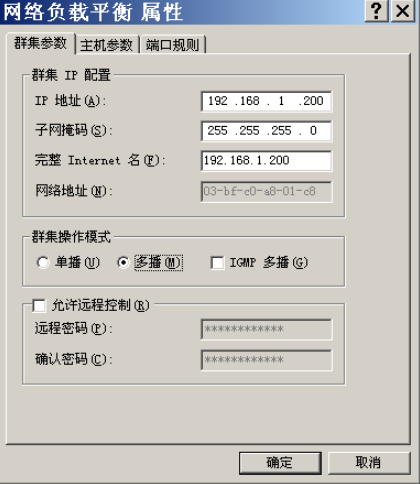

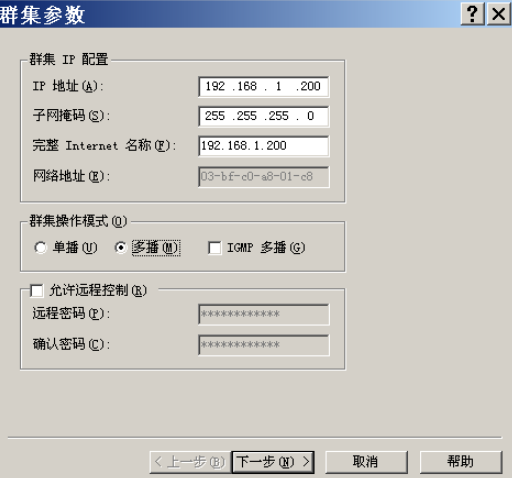

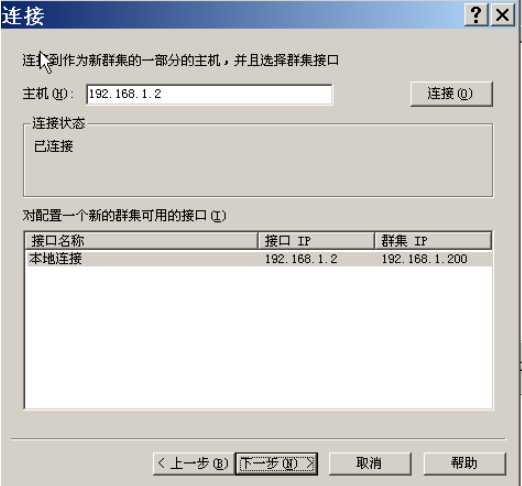

新建群集：

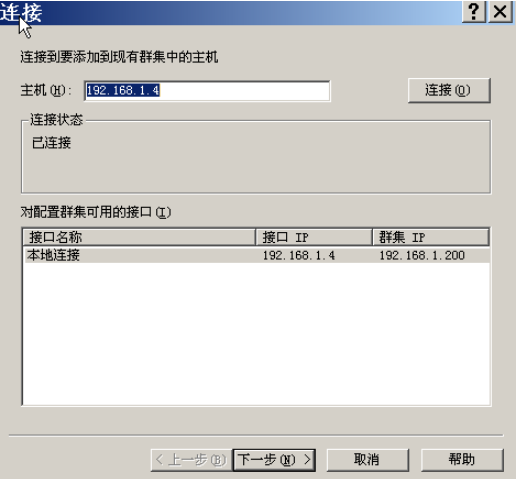

然后我们可以看到我们刚才新建的集群，里面已经包含了01机器；我们再到刚才新添加进来的集群里面，添加02机器：

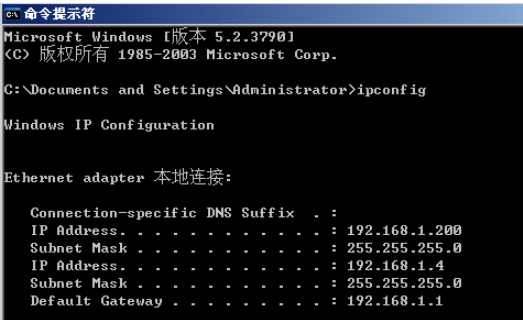

这样，01和02就已经加入到了NLB负载均衡集群了，这2个机器对外统一暴露的IP是192.168.1.200。

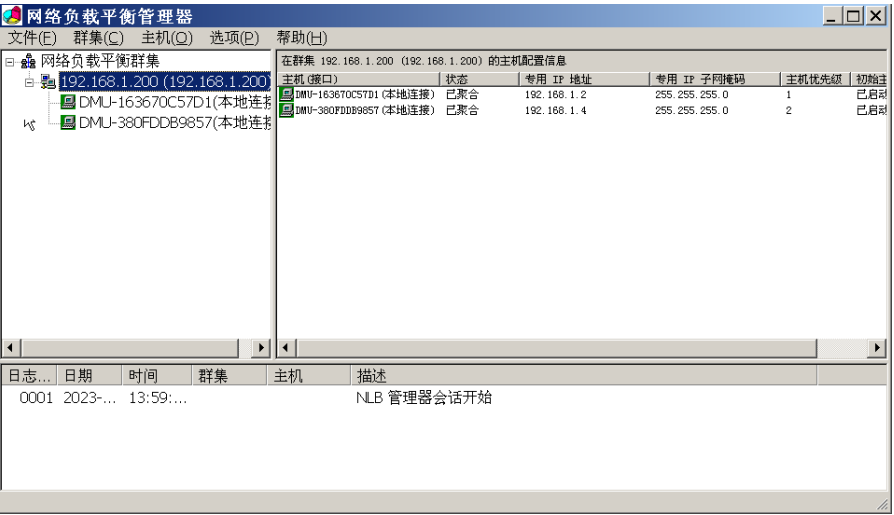

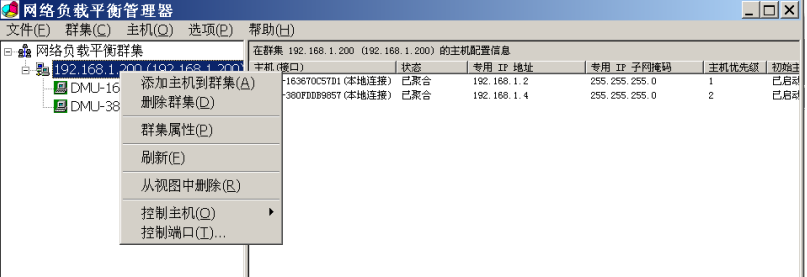

配置完毕后的图如下：

4）*验证Windows NLB集群及WEB网站集群的高可用性、故障恢复功能、负载均衡和伸缩性四个功能

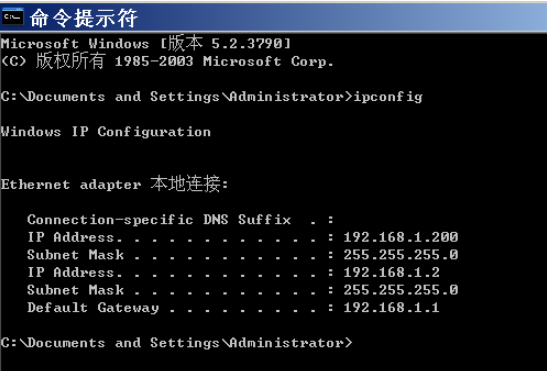

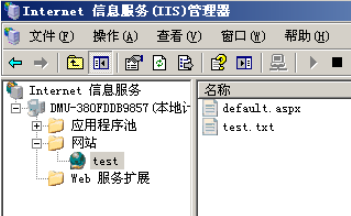

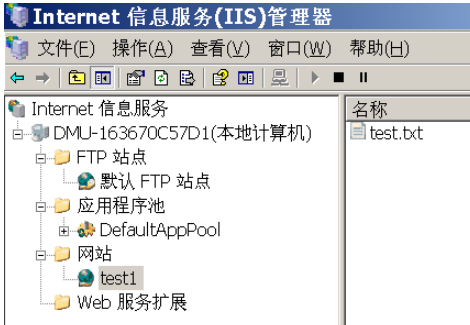

检查01、02服务器配置

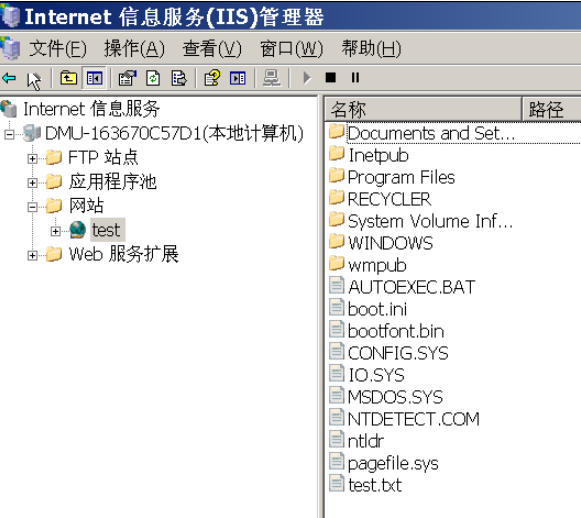

我们在01的机器上，设置一个test.txt，内容是”!!!”；

在02的机器上同理，设置一个test.txt，内容是”yesss!”。

我们到03机器上，访问 http://192.168.1.200/，看看是如何显示的。

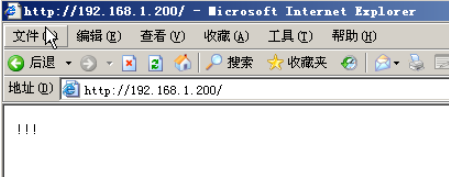

显示了01机器的内容：

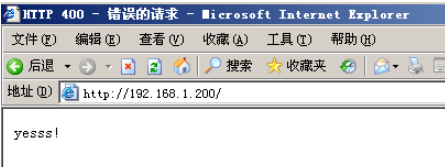

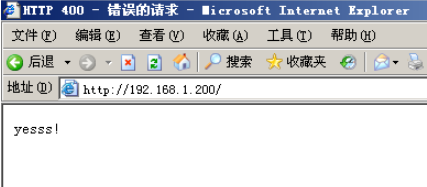

当我们把01机器的网络关停的时候，02开始工作：

这说明了服务器集群的高可用性与负载均衡：通过服务器集群，资源（如IP地址）的所有权会自动从故障服务器转移到可用的服务器；群组中的多台服务器共同分担对外的网络请求服务。

将01机器的网络恢复：

这说明了服务器集群的故障恢复功能：当故障服务器重新回到其预定的首选所有者的联机状态时，集群服务将自动在集群中重新分配工作负荷。

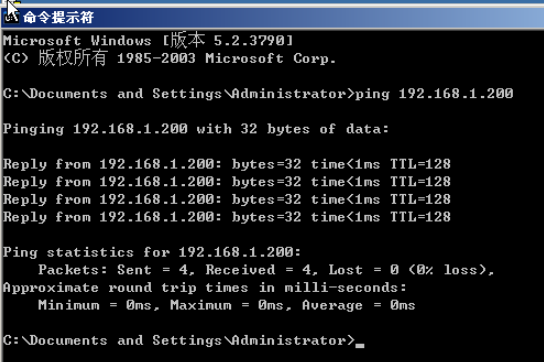

使用ping命令也成功ping通：

再将02机器的网络关停，01开始工作：

结果表明，虚拟集群IP地址”192.168.1.200”可以正常在集群节点1和2之间自动切换，双机集群工作正常。

服务器集群的伸缩性：可以扩展集群服务以满足需求的增长。

4.实验过程

实验过程中发现的意外情况：

问题一：配置完DNS之后，发现ping不通域名。

解决方法：最后发现，将IP地址与DNS服务器地址配置成相同的之后，顺利ping通了。

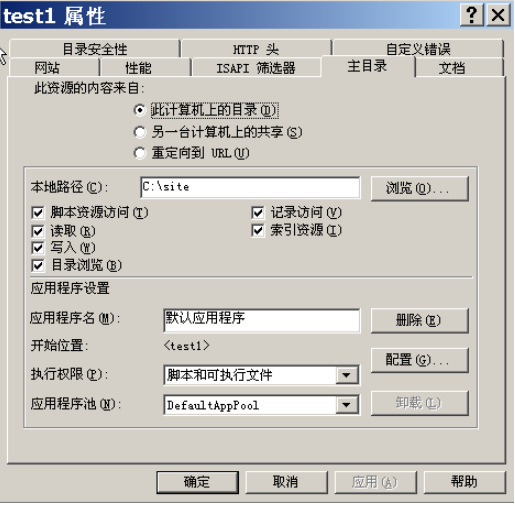

问题二：配置WEB的过程中，创建网站之后，打开浏览器却发现因权限不够而无法访问该网站。

解决方法：在网站属性-主目录中，将相应的权限开放后，再用浏览器访问，访问成功。

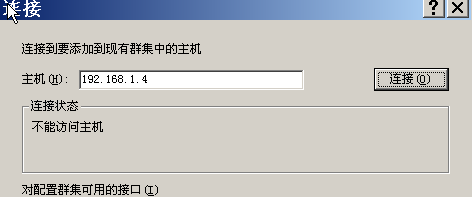

问题三：在部署NLB集群的过程中，发现机器02无法添加到集群中：

解决方法：配置01、02机器的DNS服务器地址后，成功将机器02添加到集群中。

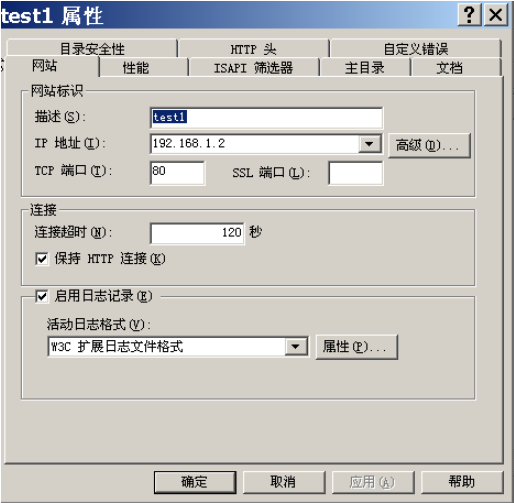

问题四：在验证NLB集群的过程中，在机器01、02创建网站之后，无法通过”http://192.168.1.200/”网址访问。

解决方法：将上述两个网站的网站属性-网站标识-ip地址都改为192.168.1.200后，成功访问。

5.实验结论

服务器集群的伸缩性：可以扩展集群服务以满足需求的增长。

服务器集群的高可用性与负载均衡：通过服务器集群，资源（如IP地址）的所有权会自动从故障服务器转移到可用的服务器；群组中的多台服务器共同分担对外的网络请求服务。

服务器集群的故障恢复功能：当故障服务器重新回到其预定的首选所有者的联机状态时，集群服务将自动在集群中重新分配工作负荷。

6.实验总结

这次实验遇到了许多大大小小的问题，通过上网查找解决办法与不断地推测尝试，问题得以一个一个解决。通过此次实验，我对在Windows操作系统上的DNS配置、WEB配置与 NLB集群的配置以及相关知识有了更为深刻的理解与掌握，收获颇丰。
