PowerDesigner--创建业务流程模型

Business Process Model 业务流程模型(BPM)帮助您识别、描述和分解业务流程。
您可以在不同的细节级别分析您的系统，并将重点放在控制流(执行顺序)或数据流(数据交换)上。
您可以为BPEL、BPMN和许多其他流程语言建模、逆向工程和生成。

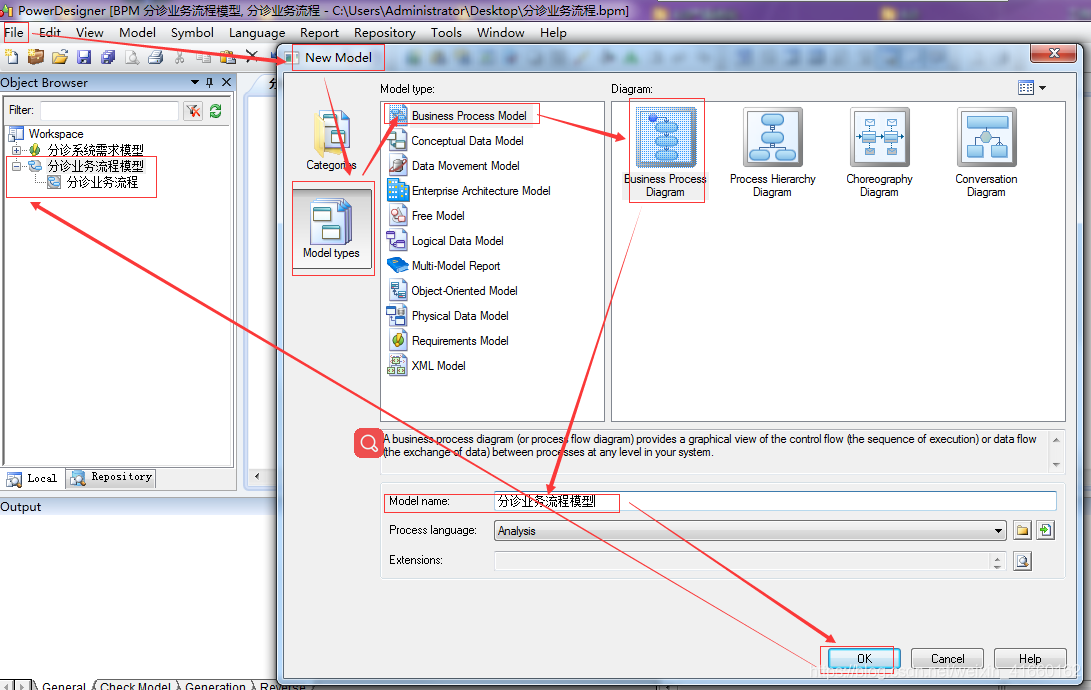

• 1.新建业务流程模型

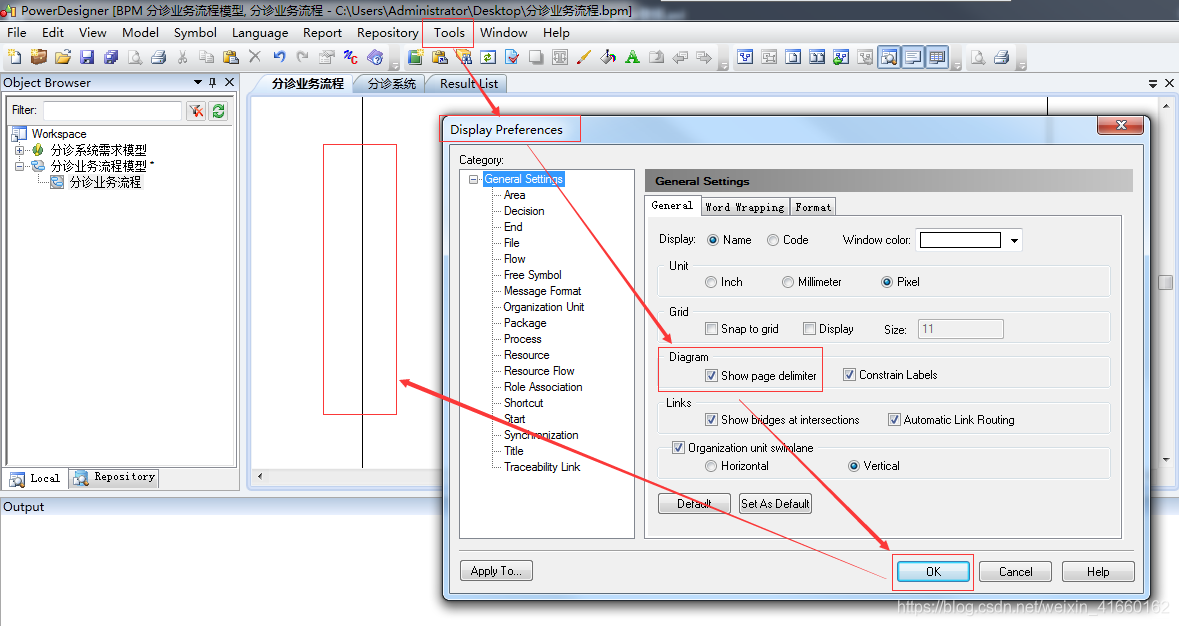

• 2.去除界面分割线

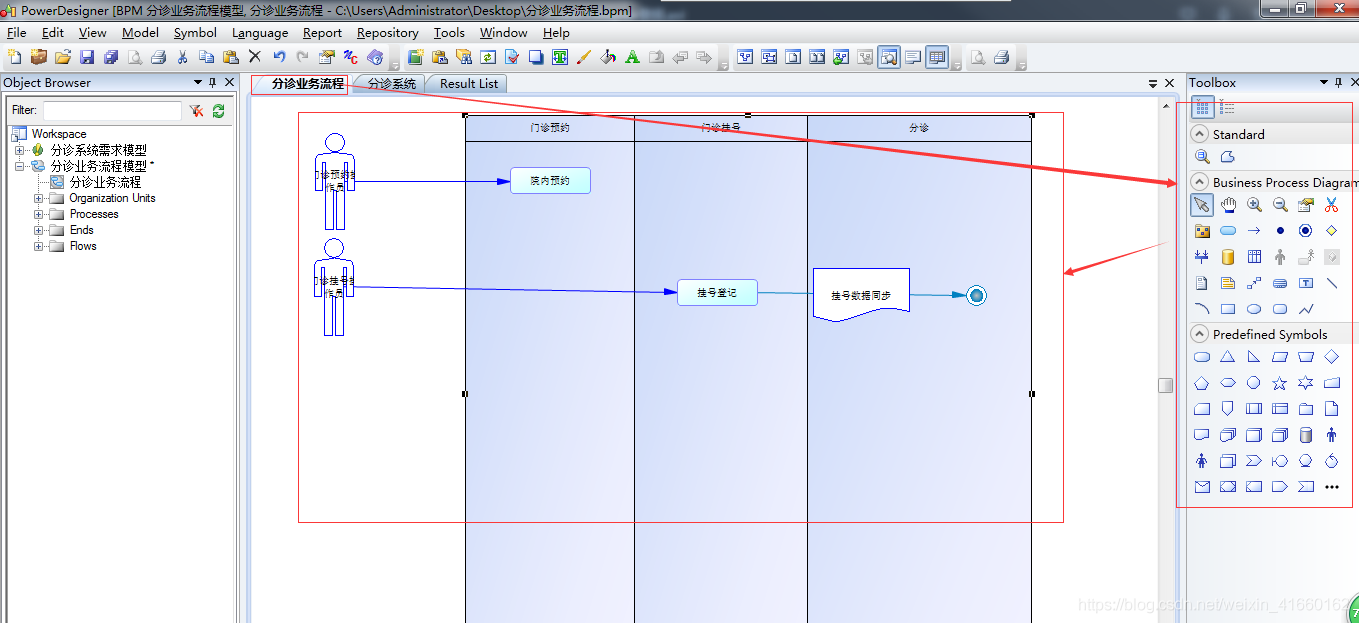

• 3.画业务流程图

• 4.对于Process（过程）的数据定义

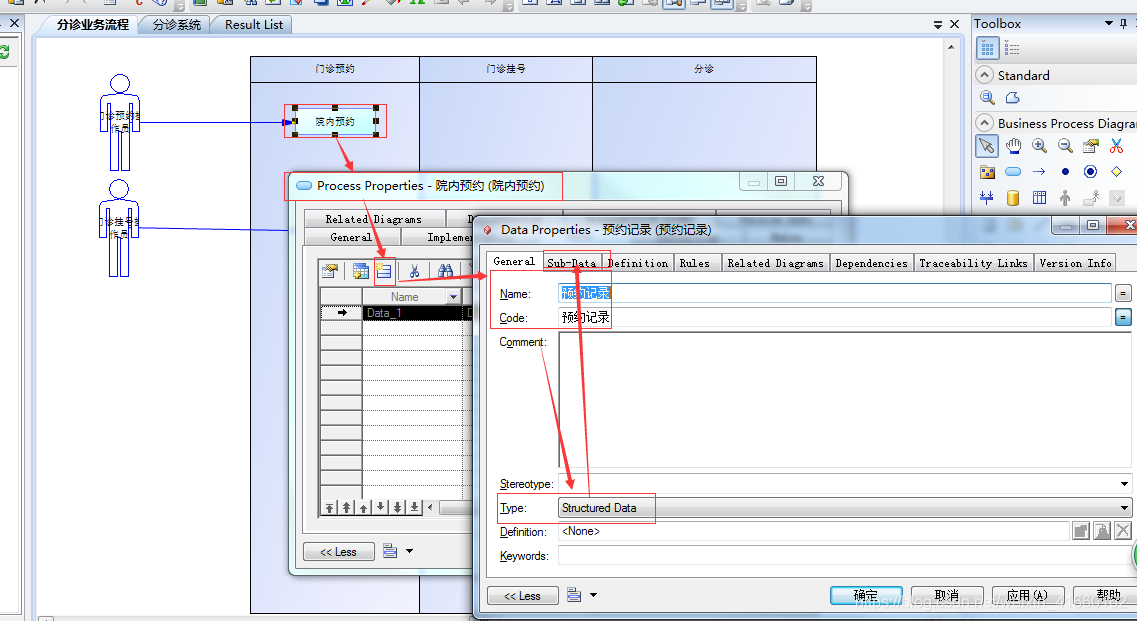

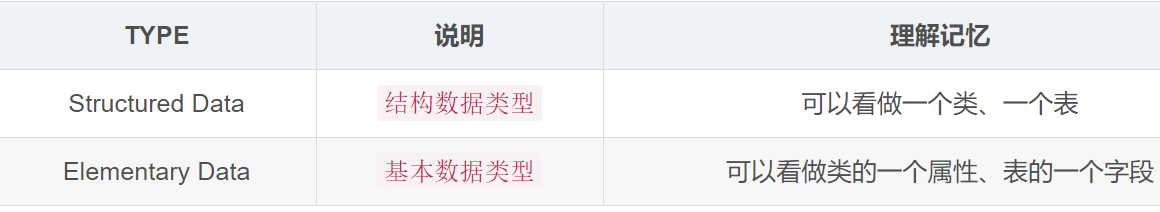

  双击过程在弹出框中选择Data页，新增Data时类型可两个选择Elementary Data（基本数据类型）和Structured Data（结构数据类型）,选择Structured Data需要继续创建Sub-Data（子数据），二者关系可以简单看做：

  以Structured Data为例创建一个结构数据类型，具体操作如下：

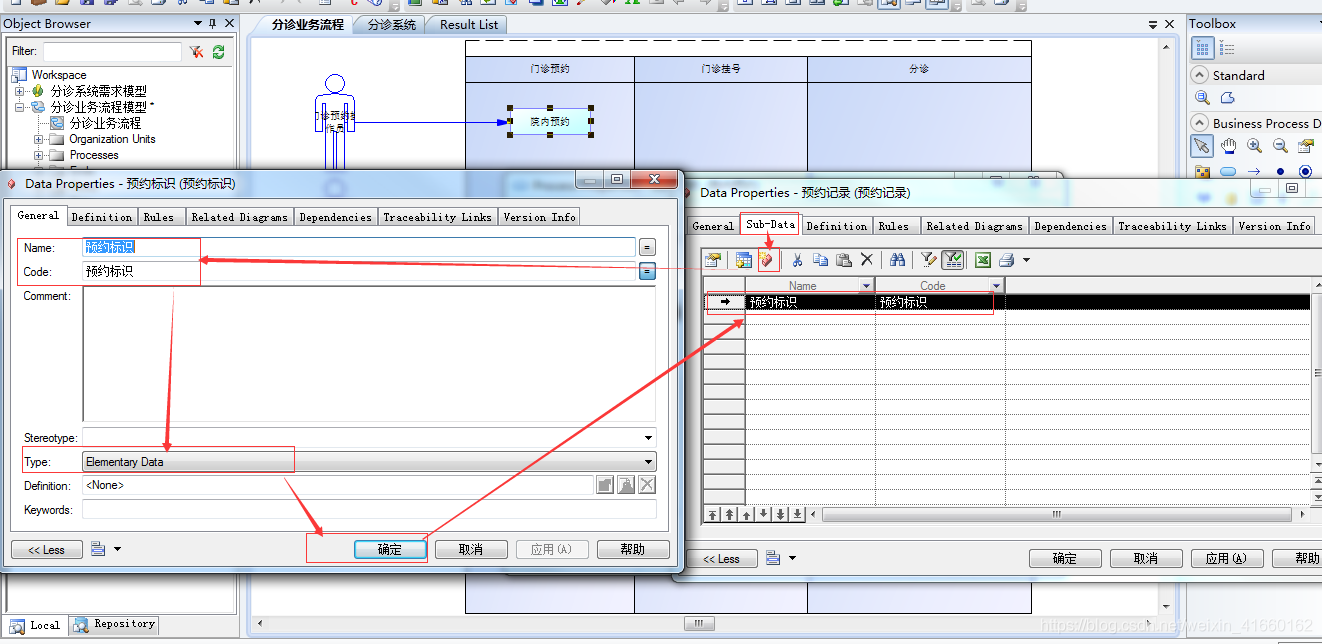

  为结构数据类型创建基本数据类型，具体操作如下：

• 5.为定义的数据建立规则

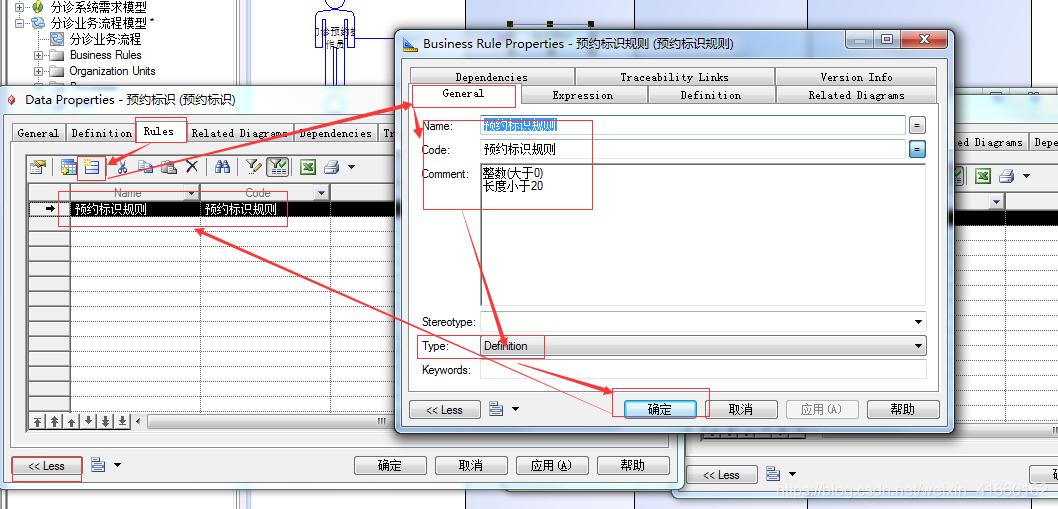

  可将数据的规则理解为一个表中字段的约束条件，具体操作如下：

• 6.已定义数据的引用

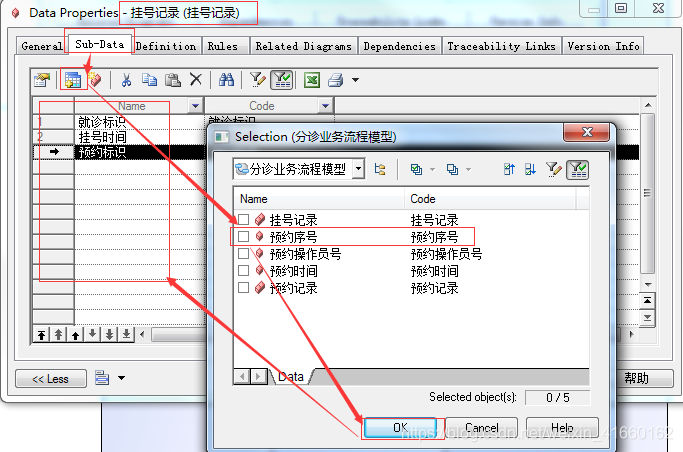

  对于已定义的数据，在其他过程中定义数据时，可以直接选择已定义的数据进行引用，可理解为建立一个表时引用另一张表的字段作为外键，具体操作如下：

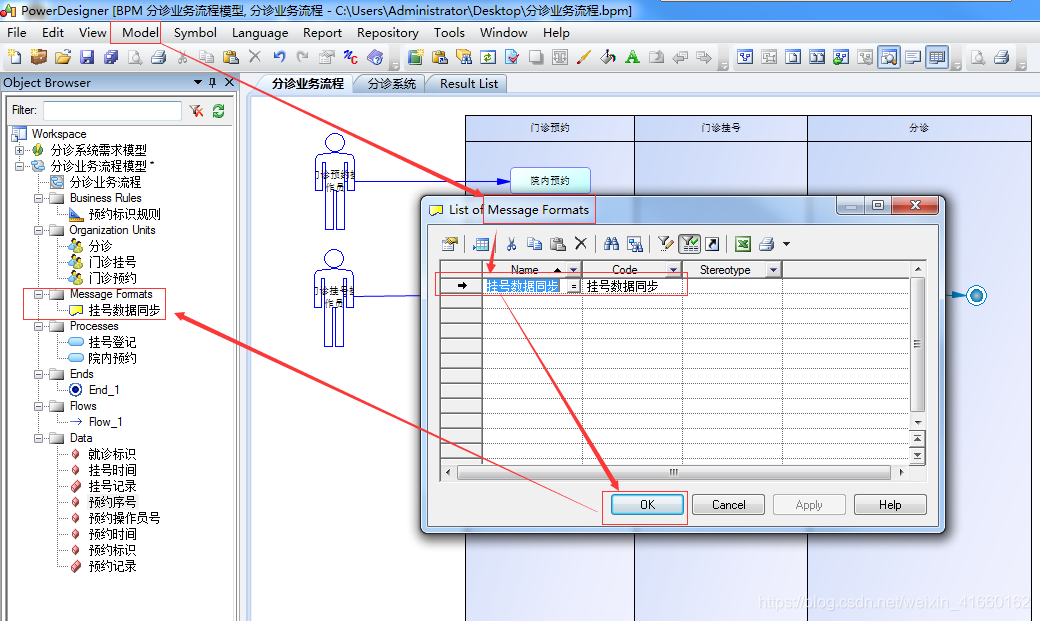

• 7.新建消息体

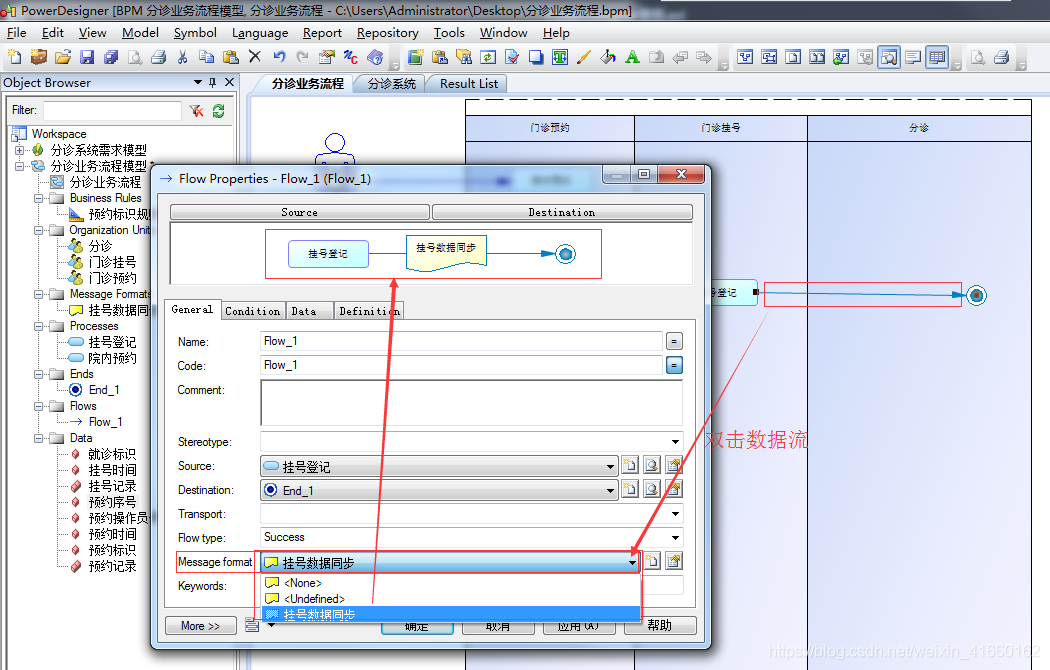

• 8.消息关联过程间的数据流
