S7.Net application -1

我的首个PLC上位机软件

学习心得记录--与西门子PLC建立通讯

工具：TIA v15.1 & PLC SIM

          Net To PLCsim

          Visual studio (S7.netplus.dll)





一、建立一个PLC程序

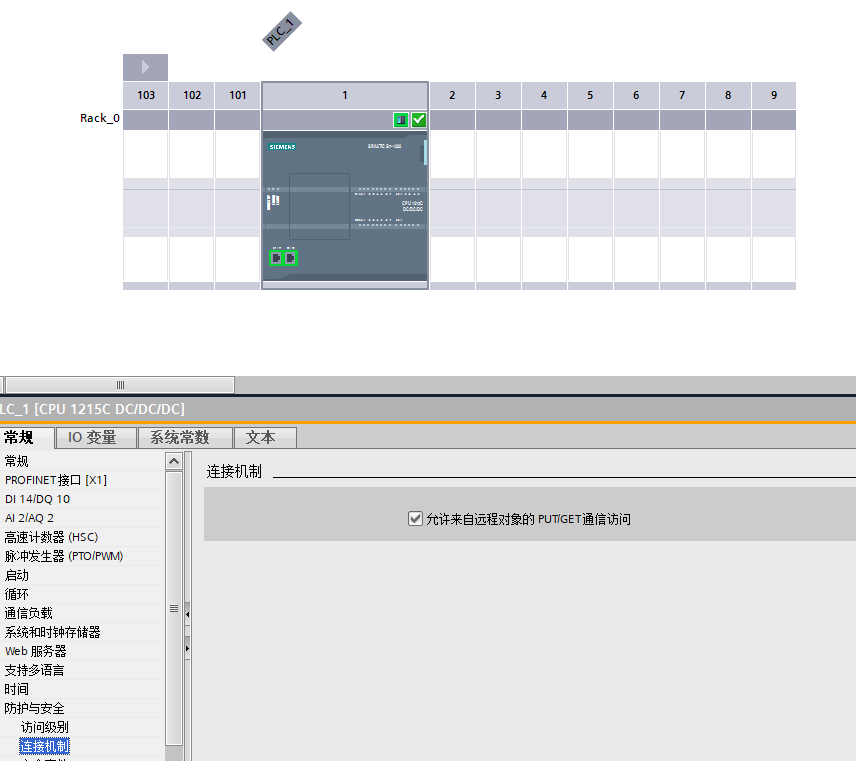

1.组态一个S7-1200（硬件组态内：连接机制-勾选允许  Get/Put访问）

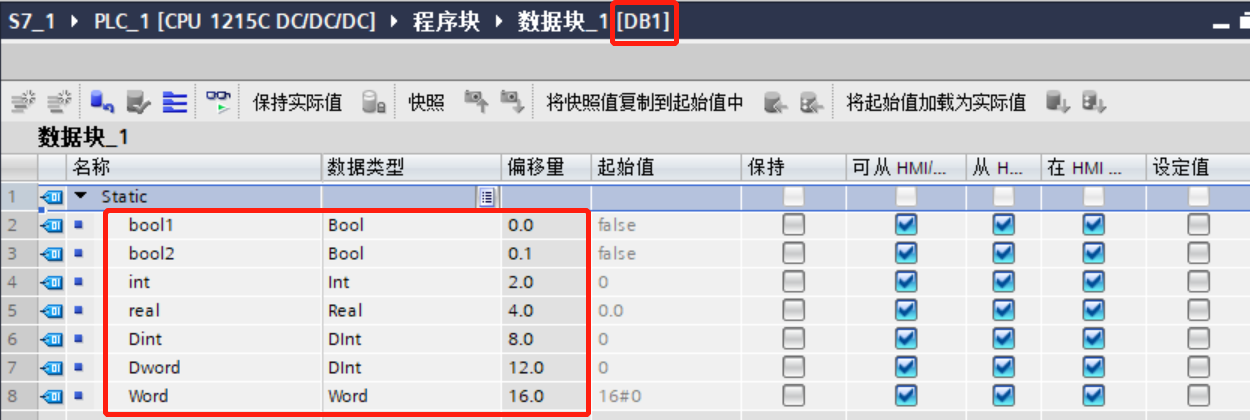

2.程序内添加非优化访问DB块:DB1

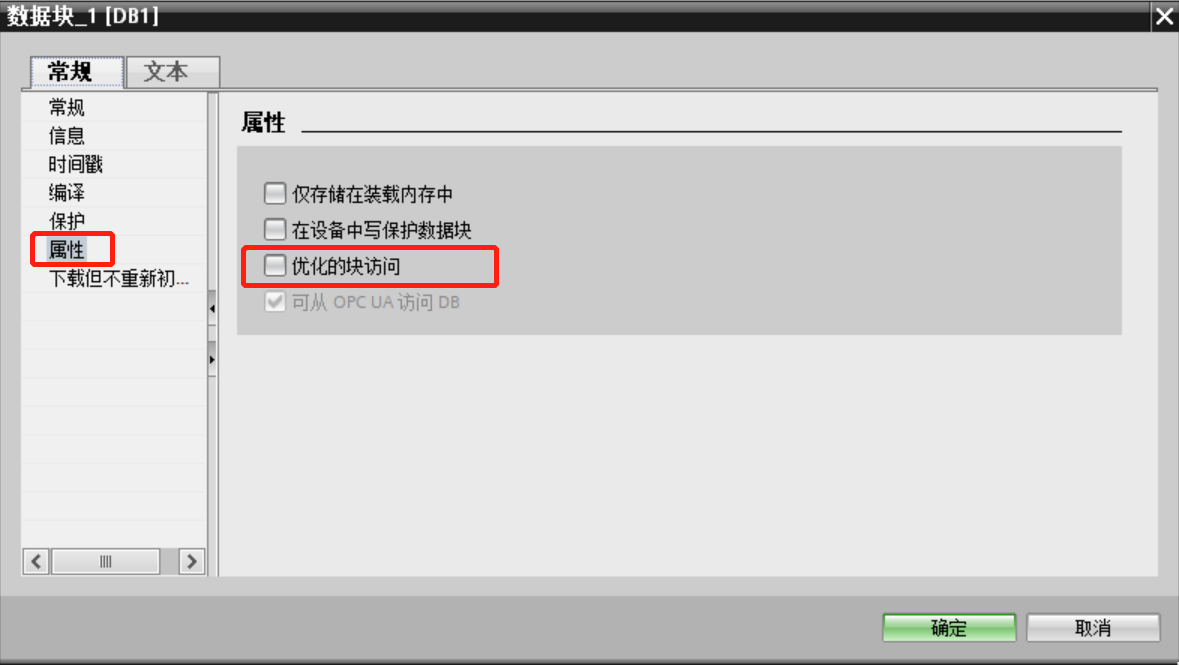

   注意去除优化访问

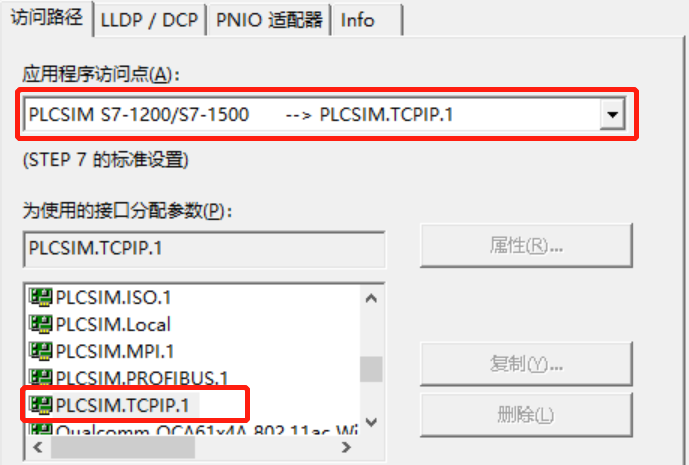

二.设置PG/PC接口：控制面板

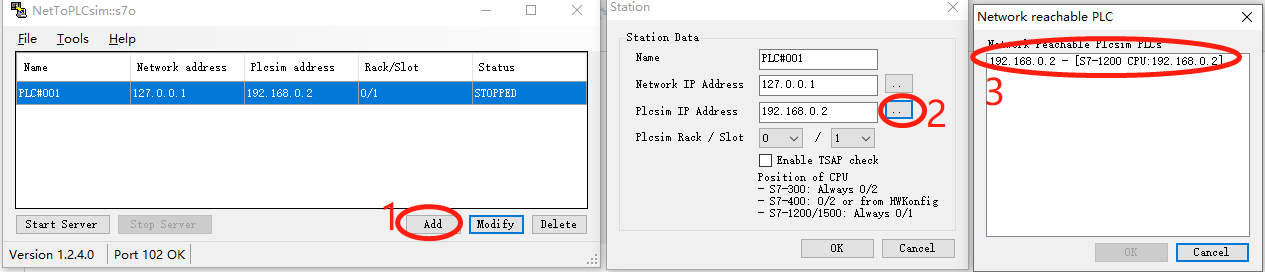

三.打开Net To PLCSim并设置

  联机的IP我使用127.0.0.1了，按图设置，注意软件刚打开时要求停止西门子S7服务记得选OK

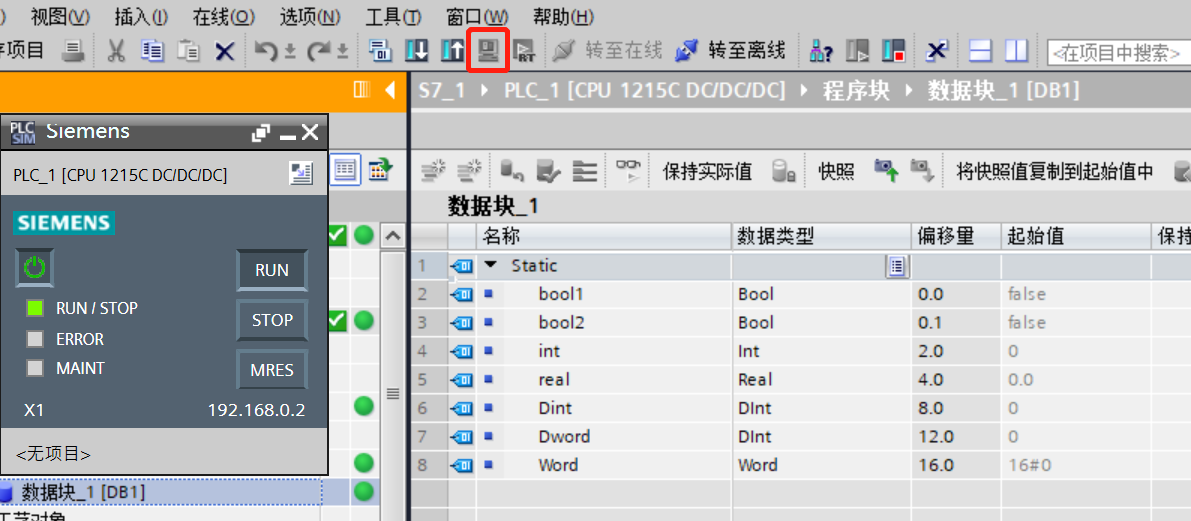

四.使用西门子仿真软件下载PLC程序：注意和3，4的先后顺序，我按网上有些大牛的顺序操作最终无法连通PLC和上位机软件

     完成后，记得返回第三步的软件点击“Start Server”













 五.编辑上位机软件：VS

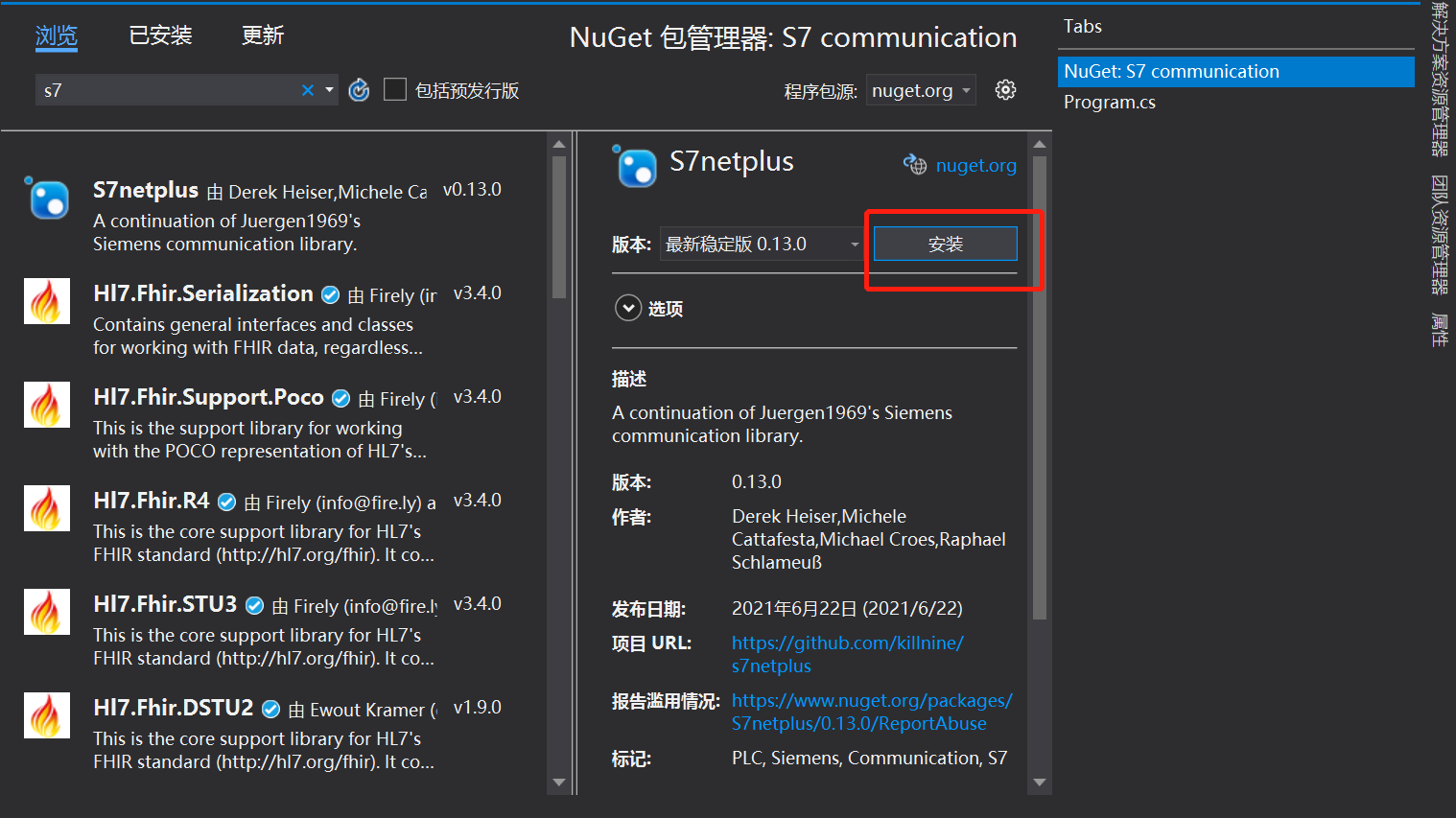

1.新建控制台程序并添加S7.net

  项目--邮件选管理NuGet--搜索“S7”--选择并安装













 2.插入程序

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using S7.Net;

namespace S7_communication
{
    class Program
    {
        static void Main(string[] args)
        {
            using (var plc= new Plc(CpuType.S71200,"127.0.0.1",0,1))
            {
                plc.Open();
                var db1Bool1 = plc.Read("DB1.DBX0.0");
                Console.WriteLine("bool1: " + db1Bool1);

                plc.Write("DB1.DBX0.1", false);
                Console.WriteLine("bool2: " + "写入1");

                int db1int = (ushort)plc.Read("DB1.DBW2.0");
                Console.WriteLine("int: " + db1int);

                var db1Real = ((uint)plc.Read("DB1.DBD4.0")).ConvertToFloat();
                Console.WriteLine("real: " + db1Real);

                var db1Dint = (uint)plc.Read("DB1.DBD8.0");
                Console.WriteLine("real: " + db1Dint);
            }
            Console.WriteLine("Test Present!");
            Console.ReadKey();
        }
    }
}

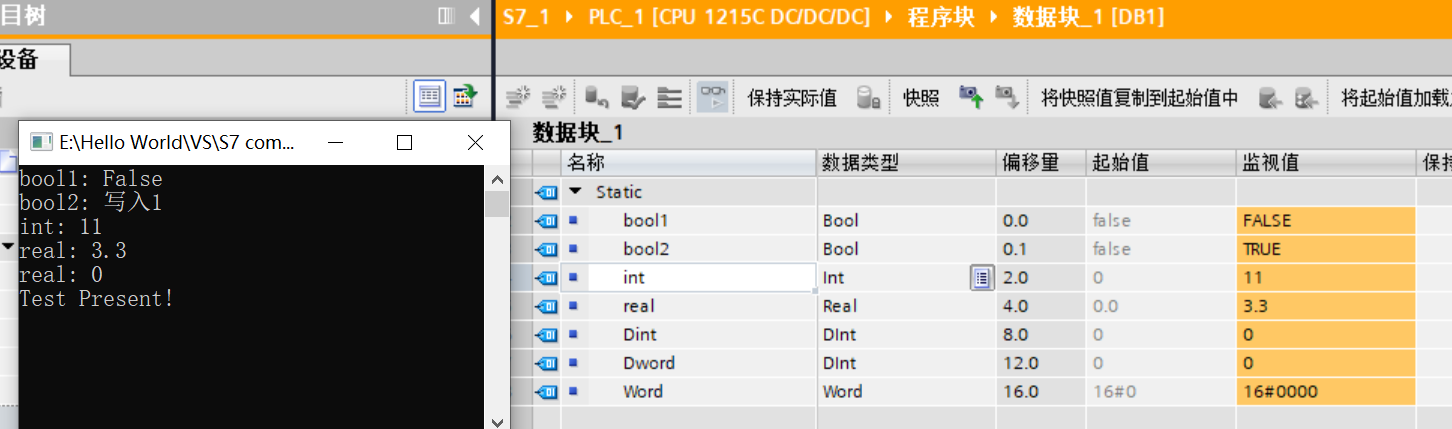

3.测试
