防火墙配置

防火墙

  • 安全区域: 一个或多个接口的集合(区别于路由器的主要特性)
    • 路由器是转发数据包
    • 防火墙是控制数据包
  • 当报文在不同的安全区域之间流动时,才会触发安全机制检查
  • 以华为防火墙为例,提供了三个可配置的安全区域
- Local区域(受信任最高,优先级100): 代表防火墙本身
	- 防火墙主动发出的报文,可认为从local区域发出
	- 需要防火墙响应并处理的,可认为从local区域接收
	- local区域不能添加任何接口,但防火墙所有的业务接口本身属于local区域
- Trust区域(受信任高,优先级85): 通常用来定义内部用户所在的网络
- DMZ区域(受信任中等,优先级50): 通常用来定义内部服务器所在的网络
- Untrust区域(受信任低,优先级5): 外网
  • 配置安全策略: 允许两个网络之间可以进行合法的通信
    • 由匹配条件(五元组,用户,时间段)和动作组成的控制规则
    • 当防火墙收到流量以后,对流量的属性进行识别,然后与安全策略的规则进行匹配
    • 防火墙默认禁止所有的流量,除非对流量配置安全策略
      • 从上到下依次匹配
        • 比较精确的条件,放在上面
        • 比较粗狂的条件,放到下面
  • 华为实验: 在FW配置NAT,实现私网的电脑可以通过防火墙上网,思路分析
- 配置FW接口地址,划入到安全区域
- 配置安全策略,允许内网访问外网
- 配置NAT地址池,NAPT端口转换
- 源NAT策略
- 在FW,配置缺省路由

思科防火墙配置

  • 常用命令

    • 注意事项: 以5505型号防火墙为例(不同的防火墙,命令稍微不同)

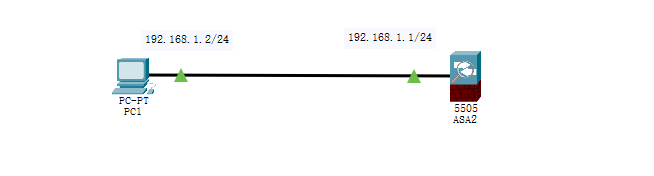

    • 最简单的配置: 以一台终端和一台5505型号防火墙为例
    - 进入配置模式并设置基本参数

# 进入特权模式
ciscoasa> enable
Password:  # 直接回车（默认无密码）

# 进入全局配置模式
ciscoasa# configure terminal

# 设置主机名（可选）
ciscoasa(config)# hostname FW

# 设置enable密码
FW(config)# enable password 123456

- 配置vlan1

# 进入VLAN 1接口配置
FW(config)# interface vlan 1

# 命名接口为inside（内部网络）
FW(config-if)# nameif inside

# 设置最高安全级别: 防火墙默认允许从高安全级别(inside)到低安全级别的通信，但反向通信需要明确配置ACL规则
FW(config-if)# security-level 100

# 设置防火墙内部接口IP地址（应作为电脑的网关）
FW(config-if)# ip address 192.168.1.1 255.255.255.0

# 启用接口
FW(config-if)# no shutdown

# 退出接口配置模式
FW(config-if)# exit

- 配置物理接口

# 进入e0/0接口配置
FW(config)# interface ethernet 0/0

# 设置为访问模式（非trunk）
FW(config-if)# switchport mode access

# 将接口划入VLAN 1（与内部接口相同）
FW(config-if)# switchport access vlan 1

# 启用接口
FW(config-if)# no shutdown

# 退出接口配置模式
FW(config-if)# exit

fw

  • 如果是反向通信,需要配置ACL,可以这么配置
# 允许源172.16.1.0的网段流向内网的192.168.1.0网段
FW(config)#access-list out_to_in permit ip host 172.16.1.0 host 192.168.1.0
# 应用规则
FW(config)#access-group out_to_in in interface inside

思科防火墙实现(5505)

  • 参考网址: https://blog.csdn.net/qq_46635165/article/details/121613189
  • 常用命令
- write erase # 清空配置
- reload # 重新加载

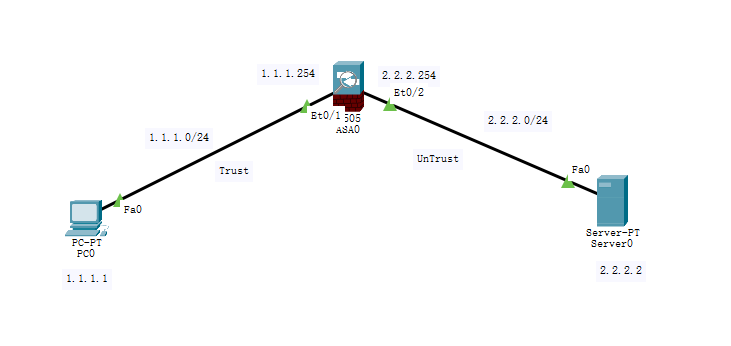

  • 思科模拟实验: 实现终端和Server端之间互通

思科

- 首先对asa5505进行配置清空，减少实验干扰

ciscoasa#write erase # 清空配置
......
ciscoasa#reload # 重新加载
......

- 查看vlan与端口配置情况：
ciscoasa#show switch vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1                                     down      Et0/1, Et0/2, Et0/3, Et0/4
                                                Et0/5, Et0/6, Et0/7
2                                     down      Et0/0

- 可以看到,这款防火墙有两个默认的vlan
	- vlan1 默认对应多个接口
	- vlan2 默认只对应一个接口


- 思路分析:

在思科中，一般 inside 表示 trust区域，outside 表示 untrust区域）
接下来，需要将e0/1 和 e0/2接口分别加入两个区域(vlan 1 属于trust,vlan 2属于 untrust,并且通过设置安全级别来区分安全区域)

# vlan 1 为 inside, 即为trust区域
ciscoasa(config)#interface vlan 1
ciscoasa(config-if)#nameif inside
INFO: Security level for "inside" set to 100 by default.
ciscoasa(config-if)#ip address 1.1.1.254 255.255.255.0
ciscoasa(config-if)#security-level 100
ciscoasa(config-if)#no shutdown
ciscoasa(config-if)#exit
# 配置vlan 2 为 outside, 即为untrust区域
ciscoasa(config)#interface vlan 2
ciscoasa(config-if)#nameif outside
INFO: Security level for "outside" set to 0 by default.
ciscoasa(config-if)#ip address 2.2.2.254 255.255.255.0
ciscoasa(config-if)#security-level 0
ciscoasa(config-if)#no shu
# 将 e0/2 接口加入 vlan 2（相当于将端口加入untrust区域）:
ciscoasa(config-if)#int e0/2
ciscoasa(config-if)#switchport access vlan 2
ciscoasa(config-if)#exit


- 查看此时的vlan和interface情况

ciscoasa#show switch vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    inside                           up        Et0/1, Et0/3, Et0/4, Et0/5
                                                Et0/6, Et0/7
2    outside                          up        Et0/0, Et0/2


ciscoasa#show interface ip brief
Interface              IP-Address      OK? Method Status                Protocol

......

Ethernet0/1            unassigned      YES NVRAM  up                    up

Ethernet0/2            unassigned      YES NVRAM  up                    up

......

Ethernet0/7            unassigned      YES NVRAM  down                  down

Vlan1                  1.1.1.254       YES manual up                    up

Vlan2                  2.2.2.254       YES manual up                    up


- 此时,终端到防火墙之间的通讯已经OK,但是ping 2.2.2.254不通,因为在防火墙上没有配置安全策略放行流量

C:\>ping 1.1.1.254

Pinging 1.1.1.254 with 32 bytes of data:

Reply from 1.1.1.254: bytes=32 time<1ms TTL=255
Reply from 1.1.1.254: bytes=32 time<1ms TTL=255
......
  • 思科防火墙的一些概念理解
在思科防火墙中，不同安全级别的接口之间访问时，遵从：
- 允许出站（outbound）连接 [即从高安全等级100到低安全等级0，我可以给你发消息]
- 禁止入站（inbound）连接 [即低安全等级0到高安全等级100，你不能回我消息]
- 禁止相同安全级别的接口之间通信 [如果你的安全等级为100，我也为100，咱俩不能相互发消息]
  • 配置安全策略，放行从untrust 到 trust 区域的icmp响应报文(允许外部主机对发送到内部的 ping 请求进行回应。)
ciscoasa(config)#access-list icmp permit icmp host 2.2.2.2 host 1.1.1.1 echo-reply	// access-list [创建ACL] icmp[ACL条目名称] permit [执行的动作，允许或拒绝] icmp[协议类型] host[表示指定源主机ip] 2.2.2.2 host[表示指定目的主机ip1.1.1.1] echo-reply[报文类型：icmp响应报文]


// 在名为 outside 的接口上，对所有进入防火墙的流量，使用名为 ‘icmp’ 的访问控制列表进行过滤
ciscoasa(config)#access-group icmp in int outside        //access-group [将指定ACL应用到接口] icmp[要应用的ACL的名称] in [流量方向:inbound] int outside [应用到outside接口]

######################################################################
查看ACL
ciscoasa(config)#show access-list
access-list cached ACL log flows: total 0, denied 0 (deny-flow-max 4096) alert-interval 300
access-list icmp; 1 elements; name hash: 0xd95cd98d
access-list icmp line 1 extended permit icmp host 2.2.2.2 host 1.1.1.1 echo-reply(hitcnt=3) 0xe655907e

- 此时，在终端上ping 2.2.2.2，可以ping通

Nat配置步骤

- 设置什么样的数据包,需要做转换
	- ACL: 使用它来挑选数据包

- 设置从哪个接口发出的数据包,需要做转换
	- 在外网口,开启nat

- rule permit source any # 允许内网所有地址上网(Acl 2000编号)
	- 这里也可以允许部分IP上网,另外一部分IP不能上网
- 进入连接外网的接口,应用规则: nat ou 2000

防火墙

  • 配置路由器的步骤
- 配IP地址
- 配路由(去外网的路由,回内网)
- 配NAT
  • 如果使用防火墙来代替路由器,多出一个步骤即可
- 配IP地址
- 配路由(去外网的路由,回内网)
- 配NAT
- 配安全策略: 哪些数据包能过,哪些数据包不能过
	- 设置安全域(信任域内网,非信任域外网)
	- 配置安全规则(允许哪些数据包通过)
