如何检查Solidworks装配体是否存在设计不合理地方？

Solidworks零件画完，在装配体组装好，一个模型就基本设计完成，那我们该如何检查装配图中是否存在设计不合理？零件与零件之间是否存在干涉呢？

操作步骤：

1、先用SolidWorks2023软件打开示例装配体文件，如下：

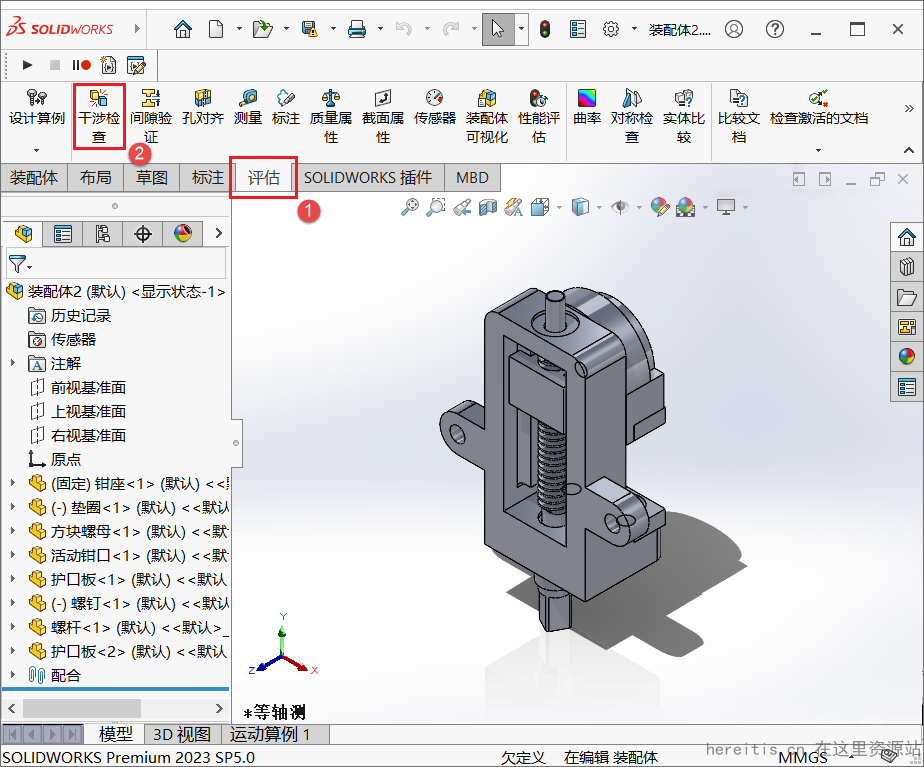

2、点击【评估】选项卡，然后点击左上方【干涉检查】按钮：



3、点击【计算】按钮：

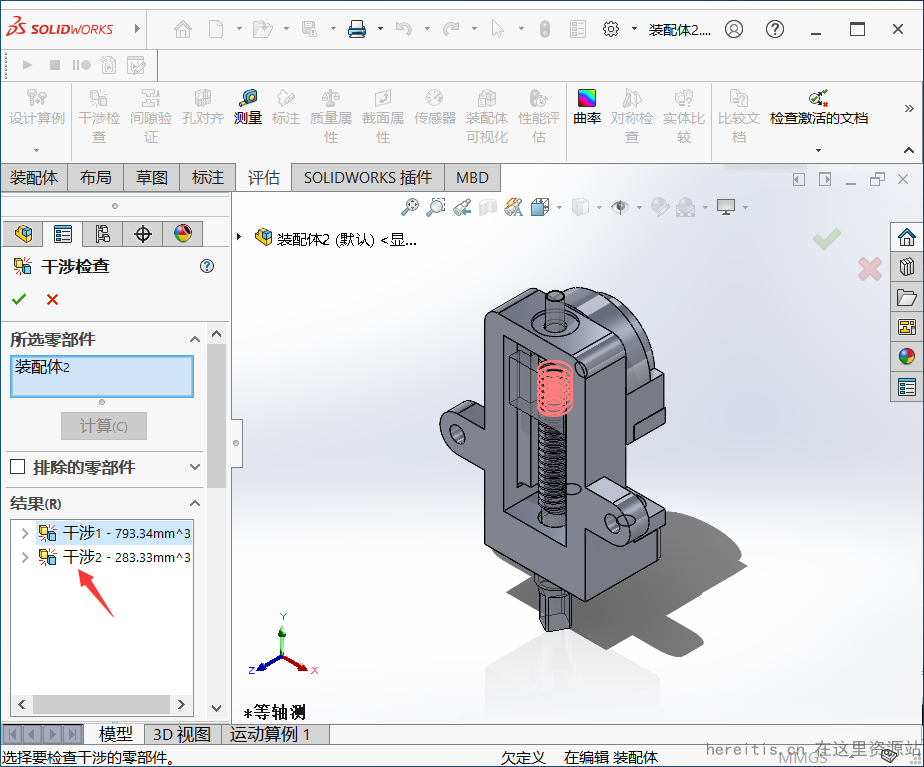

4、干涉结果显示在左侧列表「结果」栏中，如下：



5、鼠标右击干涉项，然后点击【放大所选范围】，就会对局部进行放大：



6、如下为放大后的干涉位置，方便用户直接查看：

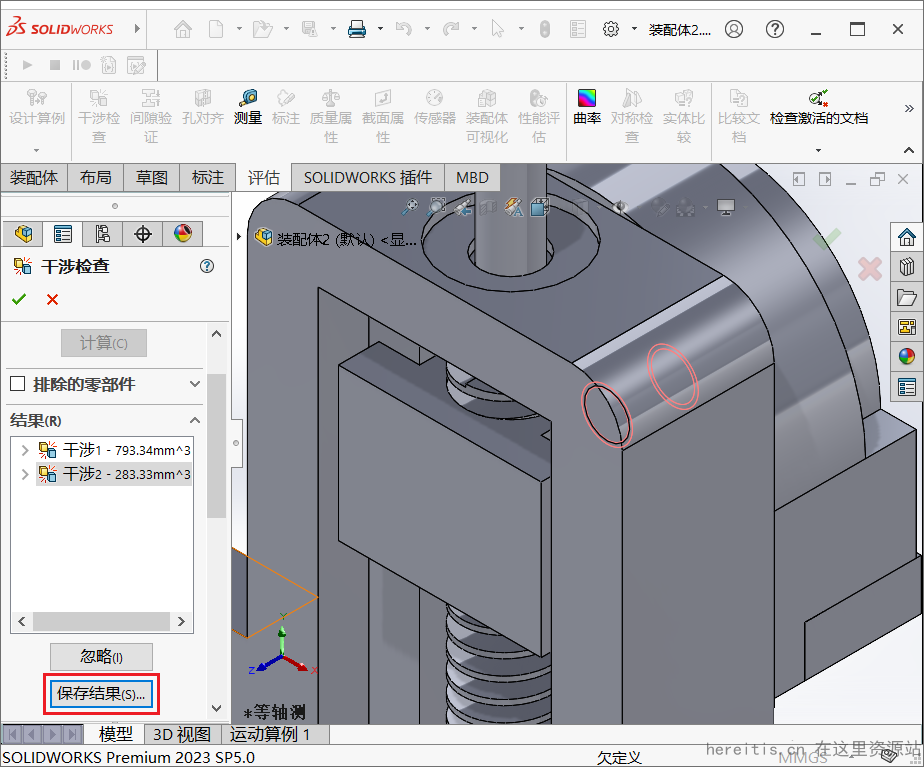

7、若干涉的位置较多，可以点击【保存结果】按钮，就会把所有问题生成EXCEL表格，方便一项一项的去检查：

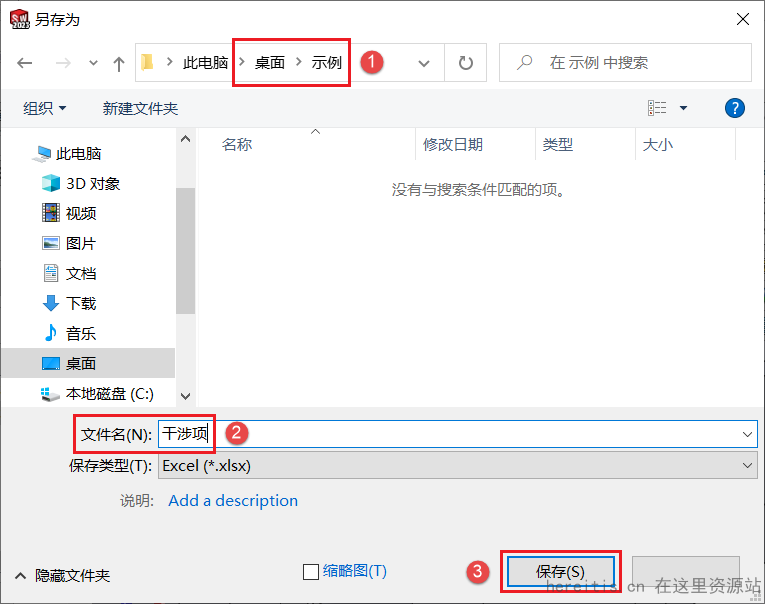

8、设置保存位置和文件名，点击【保存】：

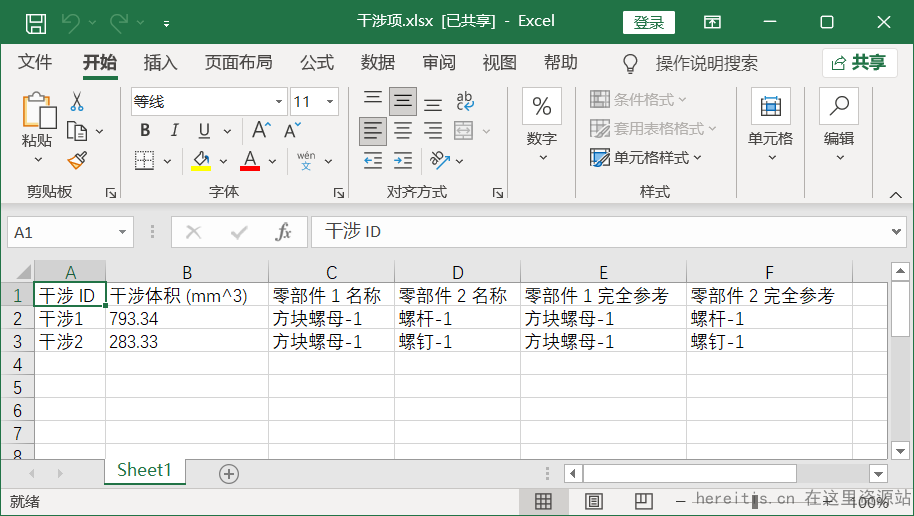

9、打开上一步保存的EXCEL文件，装配模型中的干涉项目均显示在表格中，如下：



完成！赶快试试看吧~
