不知名兆芯KX7000主板的刷BIOS救砖过程

本文分享不知名兆芯KX7000主板的刷BIOS救砖过程，正文没有营养，只是碎碎念，BIOS文件链接分享在后面。

一、主板概况和变砖过程

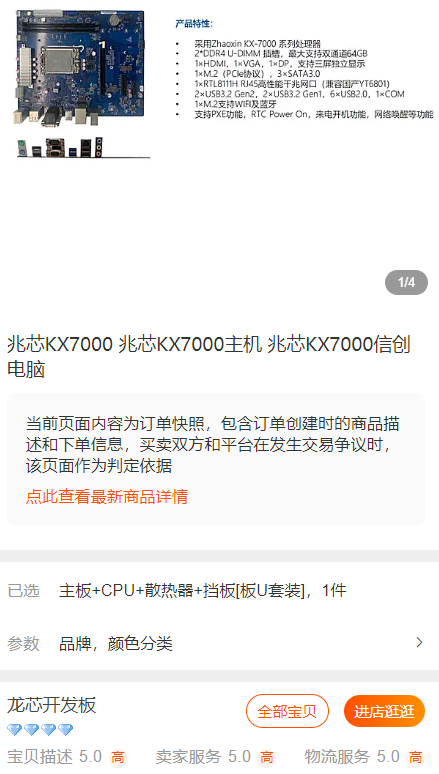

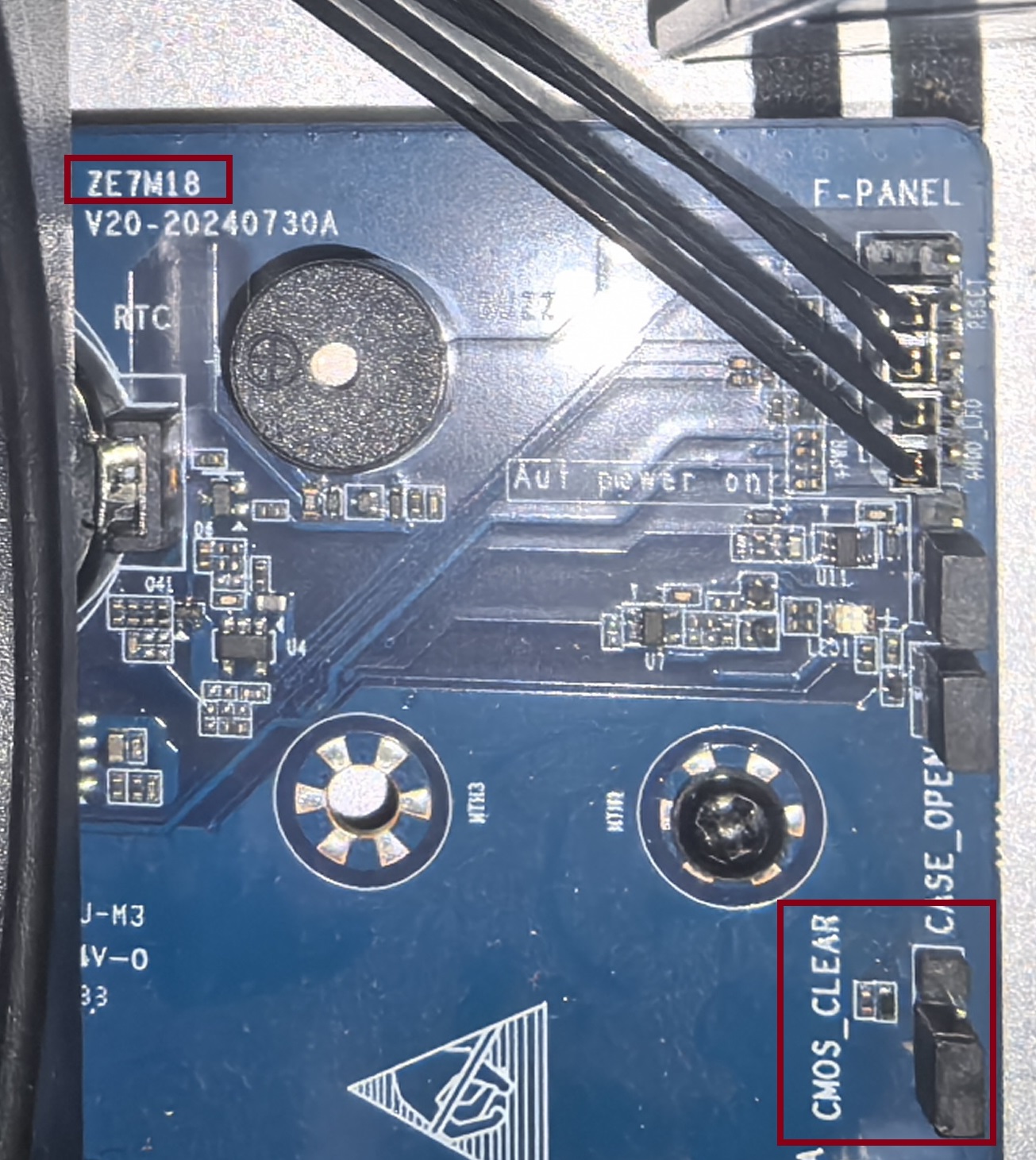

去年10月在淘宝店“龙芯开发板”买了一套兆芯KX7000的MATX套件，板U+64GB DDR4 3200内存3600软妹币（你问我为啥在一家叫“龙芯xxx”的店铺买到兆芯的主板，我也母鸡呀）。这块蓝色主板不知是哪家的，丝印“ZE7M18”，可能是它的型号，后文我正是通过这串代号搜到关联网站并着手刷机的。

前两天想试试摩尔线程S80到底能不能点亮（去年装机试过，没电亮），还是无果。之后又想试试兆芯的CPU能不能安装飞牛NAS系统，启动U盘把系统安装到硬盘后重启，一直报内核中断严重错误。

我是小白也不懂linux，就想着是不是改改BIOS，兴许能行。于是就手贱，逐项改BIOS选项看看能不能启动。最开始的开动都能开机，只是飞牛NAS系统依旧报错，直到改到这里时就彻底歇菜。
更严重的是扣掉主板电池，把COMS_Clear插针查到清零位置，都不能重置BIOS，开机之后一直黑屏。听风扇声音感觉是在无限重启。

二、主板诊断卡测试

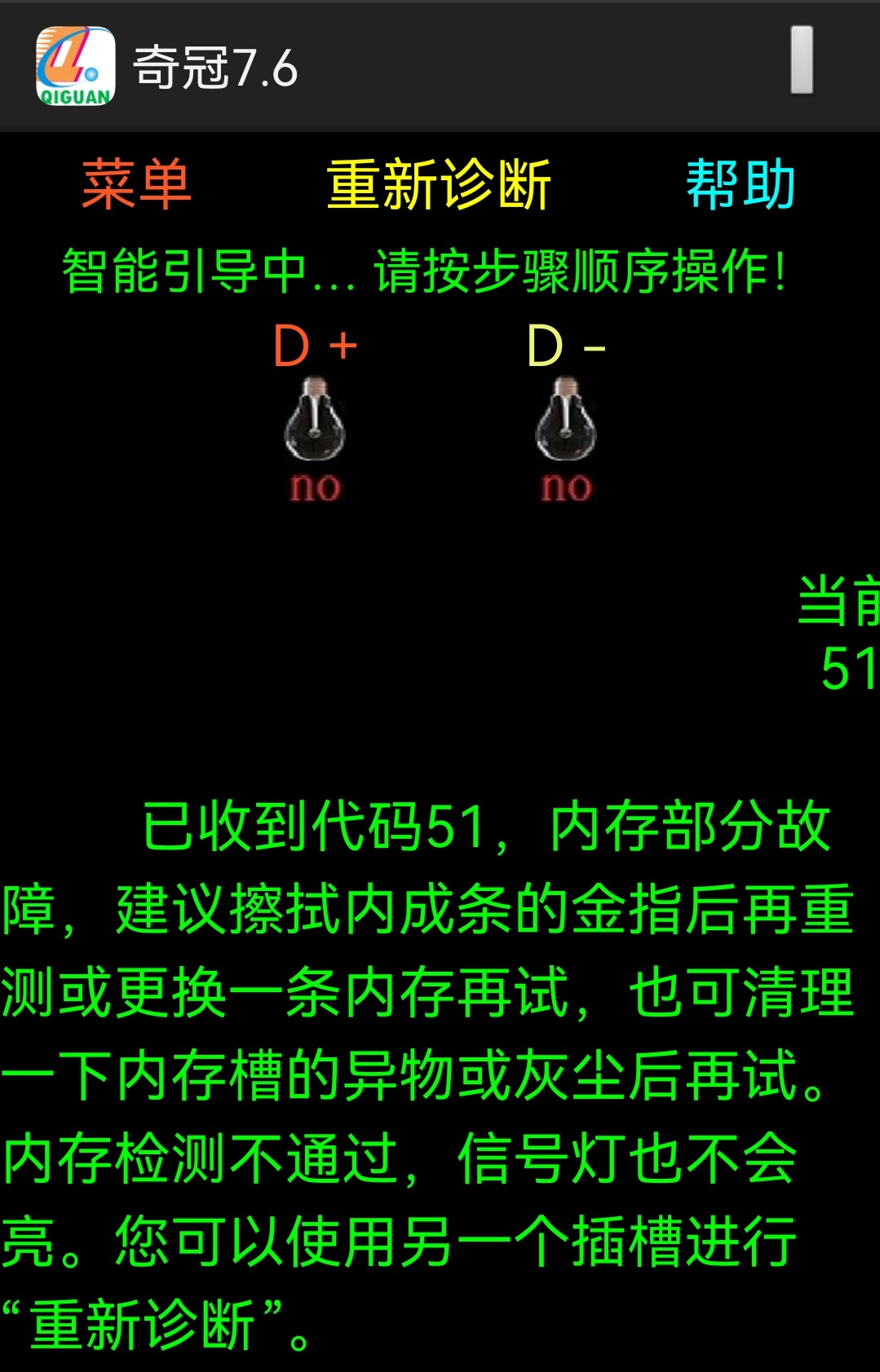

在折腾过程中不停的拔电、插电，最开始想着是不是主板烧了，于是淘了个主板诊断卡想看看哪里的问题。现在的诊断卡都可以蓝牙连接手机了，而且是通过USB接口进行诊断的。提示代码51，说是内存有问题。我就拔了其它电脑的过来试，也不行；把本机的内存条放其它电脑上也是正常开机的。
后来找卖诊断卡店铺老板聊，说是截图上D+、D-灯泡都不亮，说明CPU或者内存根本没有启动。我以为板U同时挂了，去另一台KX7000主板上试了，手头的CPU是好的，那就说明还是主板的故障。

三、刷BIOS
排除内存、CPU后我就感觉也许是BIOS程序自身的BUG，毕竟是改动两项BIOS设置后才不能启动的，于是就想折腾它。这个主板BIOS是昆仑固件，在信创主板上也算常见。但是相应的解析、拆包软件网上都没有，昆仑太科官网啥也没有。昨晚上也按“ZE7M18”去搜索主板厂家，一无所获。

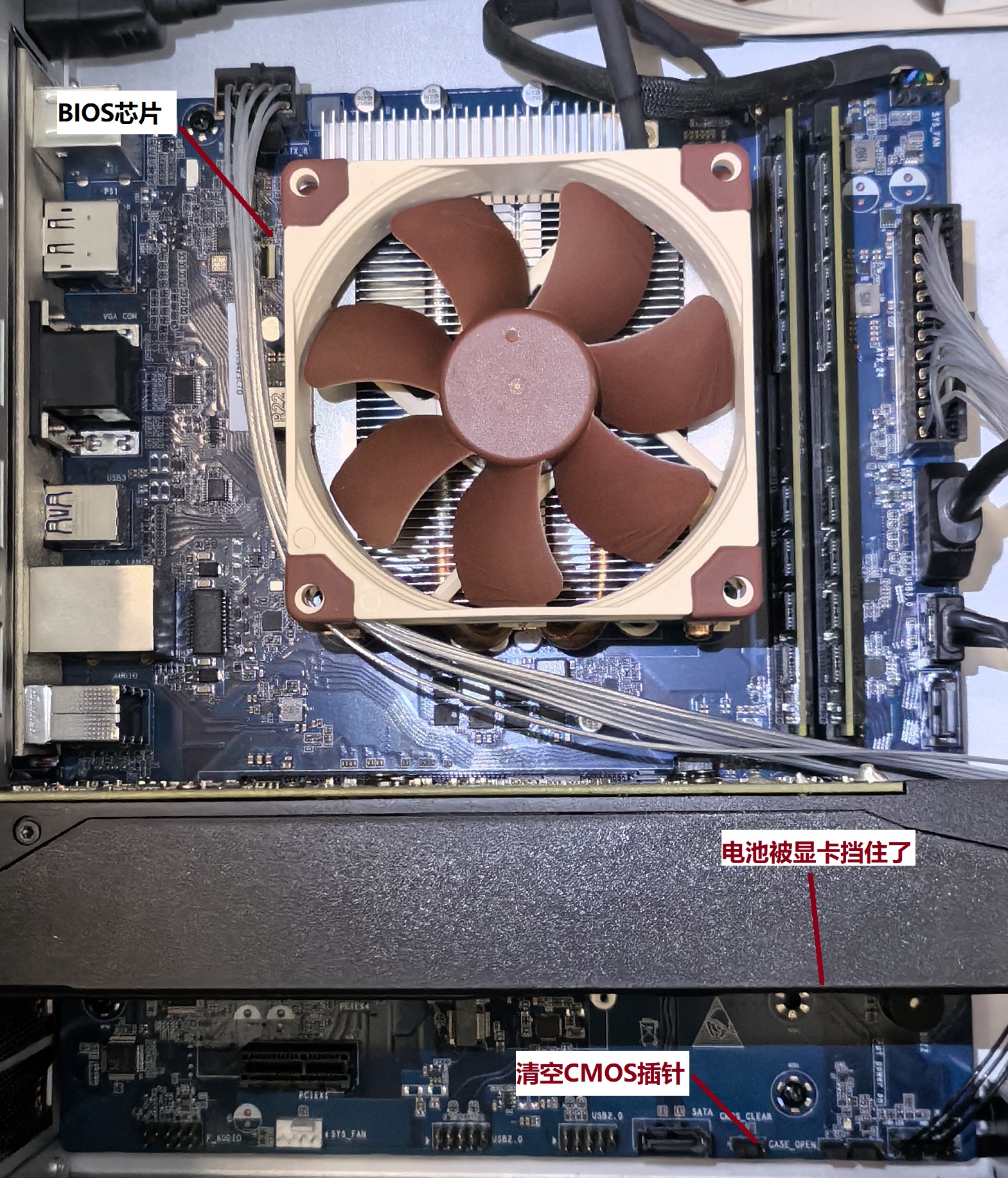

后来考虑先用编程器把现有的BIOS读出来，用16进制软件看看能不能手动改回那两项，兴许就好了。BIOS芯片在CPU与IO接口之间，型号是WIND25Q128JVSQ，贴片焊死在主板上的。

自认为焊接功夫不到位，就想用夹子线先试试。我之前就明白用夹子线刷时，编程器对芯片的供电可能不足，毕竟芯片的VCC还连接着主板其它电路。我把主板完全拆下来，只剩下裸板，电池也扣了，COMS_Clear插针先在清零位置插了一会，然后又拔掉，这样外围电路干扰可能小一些。连接好编程器，打开电脑端软件，能识别到，于是下载到电脑里。

后来才明白自己太天真了，没有指导手册，用WinHex软件读BIOS文件简直是有字天书，根本看不懂。哪怕按字符去搜索，也没有什么相关的位置，遂放弃。

今天凌晨还是不死心，抱着手机去网页上搜索“ZE7M18”代号（之前都是在淘宝和咸鱼上搜看看有没有同型号主板），最后总算在米哈游论坛看到了网友的装机测评贴https://www.miyoushe.com/dby/article/59953441

主板型号一模一样，并且他也遇到了改BIOS后黑屏并且重新刷机的过程。于是果断留言请求提供BIOS文件；此外按帖子里说网友是找淘宝店铺要的，我也去找店铺留言（去年似乎只有这家店在出货，其它家都没货，所以我推测网友也是在这家买的主板）。一夜无话，忐忑睡去。
今天早上两边都有了回复，淘宝店铺老板说帮我找找固件（现在网上销售的都是华硕的兆芯主板了，早就没有我这款主板的身影）；米哈游网友虽然回复了，但是还没提供固件。上午10点多收到了淘宝店回复的固件，折腾一番，总算在12点多下载到主板上，并且拼装好主板。
开机后还是长时间黑频，感觉悬着的心终于死了，于是去厨房接了杯水压压惊。等我回来后屏幕终于亮了，提示BIOS已恢复出厂默认设置，我去，瞬间高兴得手舞足蹈，原地转了三圈半，结果把头磕了（并没有^_）感觉这吃了好多年灰的编程器终于发挥了重要作用，真是不枉之前败家，哈哈哈~
最后真心感谢淘宝店“龙芯开发板”，店家真的很负责，良心大大的有，今天是星期天，而且都是快一年前的订单了，还能帮我处理售后，感觉很好。

下载链接：通过网盘分享的文件：ZE7M18.R.014_KX7000.fd
链接: https://pan.baidu.com/s/19GNnZIlztZfvVcYcqiwzFA?pwd=rbje 提取码: rbje
