实验1 8086汇编指令编码和调试



• 实验任务2

  • PC机主板上的ROM中有一个生产时期，在内存FFF00H ~ FFFFFH的某几个单元中，请找到这个生产时
    期，并试图修改它。

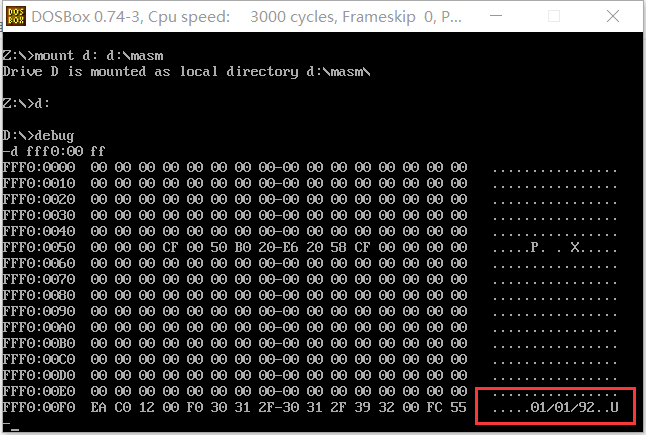

    • 在debug中，使用d命令查看生产日期

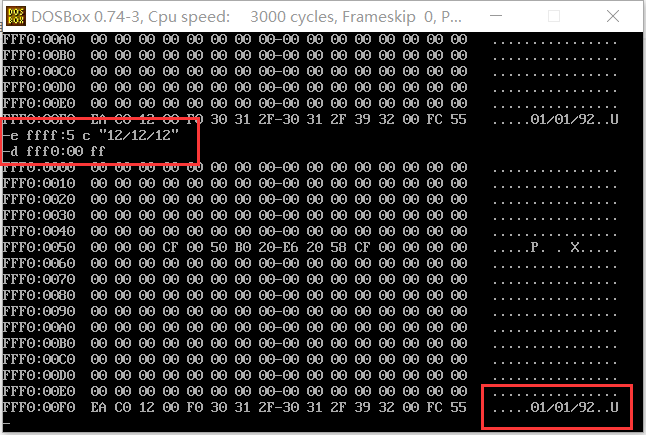

    • 使用e命令修改生产时期所在的内存单元，修改后，再次使用d命令查看



    生产日期并未被修改。ROM内容只能被读取，不能被修改。

• 实验任务3

  • 在debug中使用e命名，向内存单元写入数据。


    -e b800:0 03 04 03 04 03 04 03 04 03 04

    从b800:0开始的内存单元开始，依次写入十六进制数据03 04，重复写5次

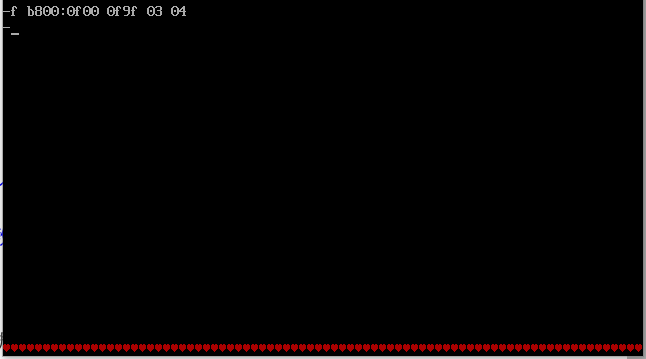

  • 在debug中使用f命令，向内存单元批量写入数据


    -f b800:0f00 0f9f 03 04

    把内存单元区间b800:0f00~b800:0f9f连续160个字节，依次重复填充十六进制数据03 04



• 实验任务4

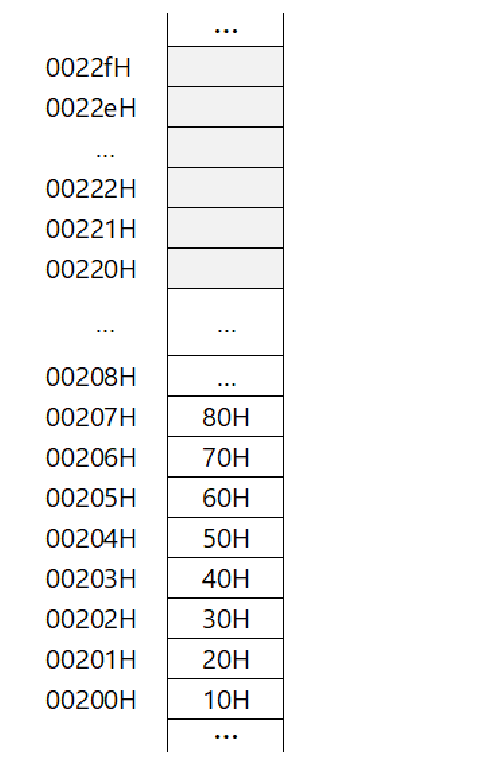

  • 已知内存单元00201H ~ 00207H分别存放数据（如下图所示），00220H ~ 0022fH用作栈空间。

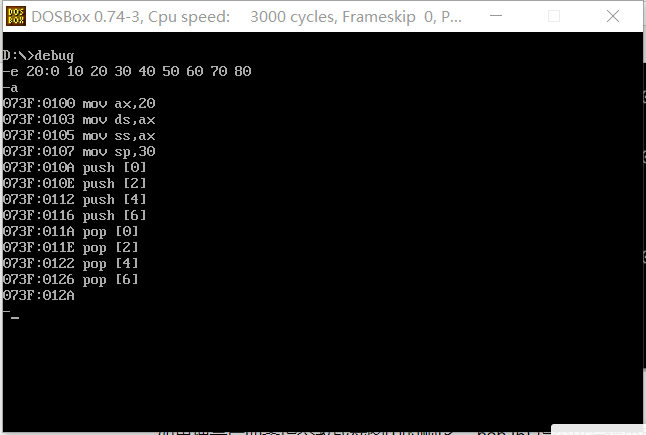

    在debug环境中，按顺序录入以下内容，单步跟踪调试，观察寄存器和内存空间00200H~00207H，以
    及，栈空间00220 ~ 0022fH内容变化情况。记录实验结果。回答问题，验证和你的理论分析结果是否一
    致。

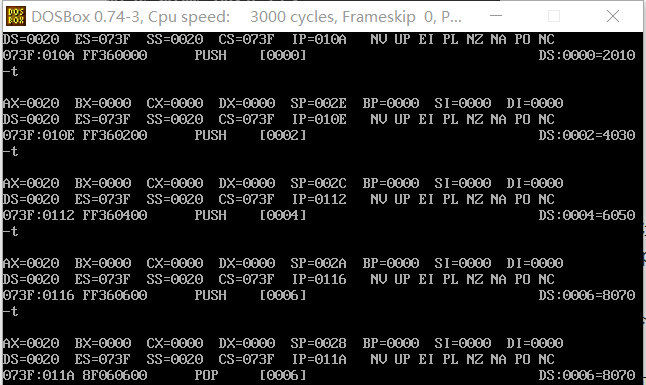

    • 单步执行，在执行push指令和pop指令时，观察并记录栈顶偏移地址的寄存器sp值的变化情况。
      sp指向栈顶，初值为30，每次执行push指令，sp-2,每次执行pop指令sp+2


    • push [6] 指令执行结束后， pop [6] 指令执行结束前，使用d命令 d 20:20 2f 查看此时栈空间的
      数据。




       初始sp30，执行push[0]，10、20入栈，sp为2e。执行push[2]，30、40入栈，sp为2c，以此类推。
      当执行pop指令时，低地址依次出栈。

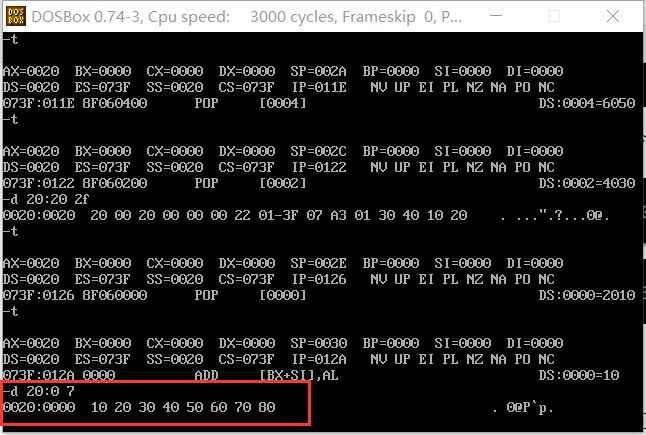

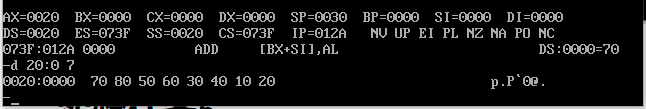

    • pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。


       栈内元素按入栈顺序逆序出栈，不改变原来内存中的数据。

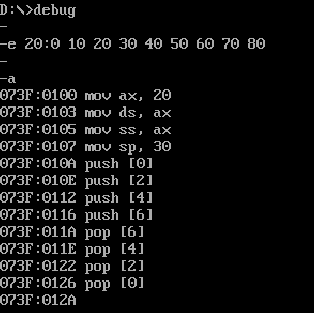

    • 如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7 查看此时
      数据空间内的数据是否有变化。




       栈内数据出栈顺序与入栈顺序相同，数据空间内的数据发生变化。

• 实验任务5

  • 在debug环境中，实践以下内容

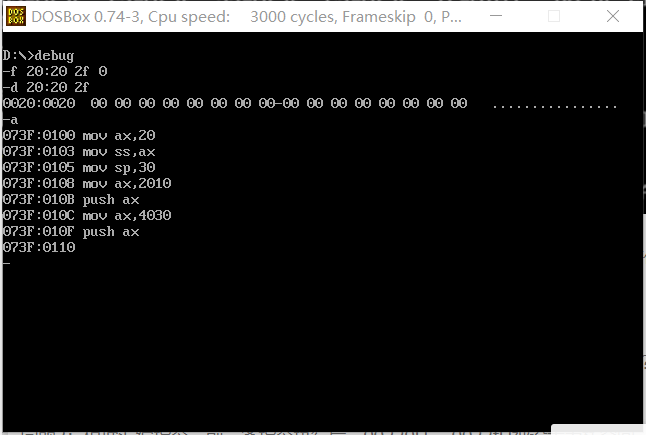

    先使用f命令，把00220H ~ 0022fH区间的16个字节内存单元值全部修改为0。并使用d命令查看确认。
    然后，使用a命令、r命令、t命令写入汇编指令并单步调试。




    • 问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov
      sp, 30 是什么时候执行的？
      不是，mov ss,ax指令和mov sp,30两条指令一同执行。debug分布调试是一种中断，CPU执行期间不响应中断请求。

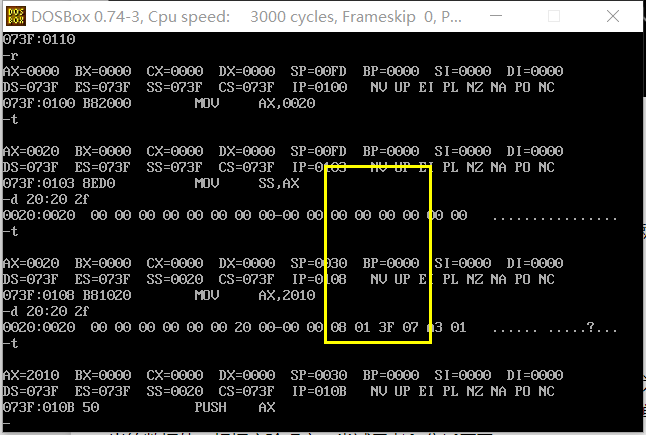

    • 问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通
      过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特
      别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。


       08 01代表偏移地址，3F 07是程序段地址，当程序开始执行时会随着程序的进一步执行发生改变。

• 实验任务6

  • 使用任何一款文本编辑器，编写8086汇编程序源码。
    task6.asm


    assume cs:code

    code segment
    start:
        mov cx,10
        mov dl,'0'
    s: mov ah,2
        int 21h
        add dl,1
        loop s

        mov ah,4ch
        int 21h
    code ends
    end start

    使用masm、link，汇编、链接，得到可执行文件task5.exe。运行程序。结合程序运行结果，理解程序
    功能。

    使用debug工具，调试task5.exe。根据第4章所学知识，任何可执行程序在执行时，都有一个引导程序
    负责将其加载到内存，并将CPU控制权移交给它，也即将CS:IP指向可执行程序中第一条机器指令。在加
    载可执行程序时，可执行前面512字节是程序段前缀PSP(Program Segment Prefix)，用于记录程序一些
    相关信息。

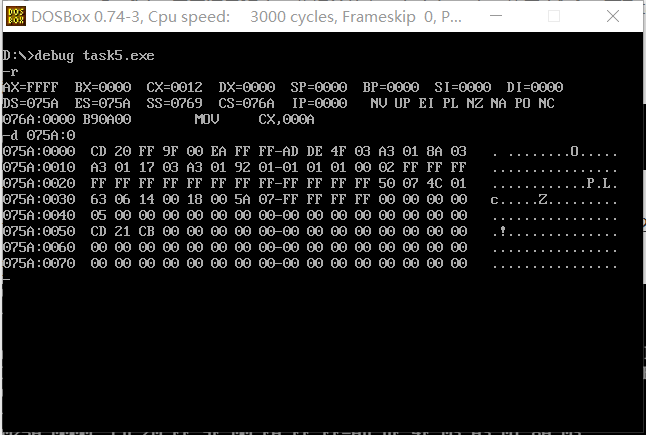

    在debug中，使用d命令，查看task5.exe的程序段前缀，观察这256个字节的内容，验证前两个字节是
    否是CD 20。


     程序运行结果为输出0123456789

    查看程序段的前缀


     前两个字节是CD 20

• 实验任务7

• 下面程序的功能是，完成自身代码的自我复制：把 mov ax, 4c00h 之前的指令复制到内存0:200开始的
  连续的内存单元。
  补全程序，并在debug中调试验证，确认是否正确实现了复制要求。
  task7.asm

  assume cs:code

  code segment
      mov ax,_____
      mov ds,ax
      mov ax,0020h
      mov es,ax
      mov bx,0
      mov cx,_____
  s: mov al,[bx]
      mov es:[bx],al
      inc bx
      loop s

      mov ax,4c00h
      int 21h

  code ends
  end

• 补全程序。说明这样填写的依据。
  第一空：mov ax,cs　　cs是程序段的入口
  第二空：mov cx,cx       cx是程序段的长度

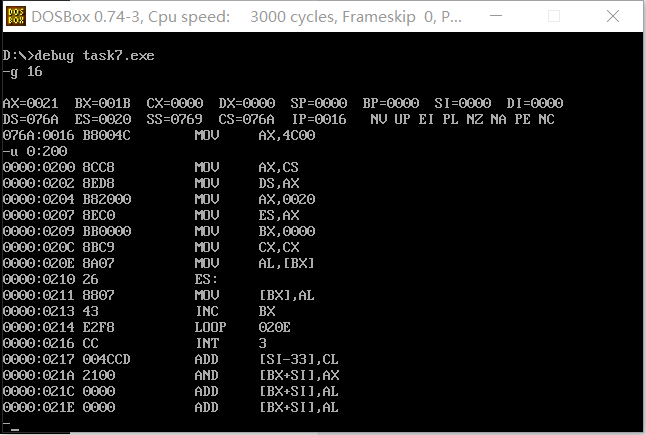

• 在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前，然后，使用u命令
  对0:200h开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。

　　　　　　　　实现了程序的复制
