记录：Cadence virtuoso IC617 个性化配置

本文主要记录如何对Cadence virtuoso IC617个性化配置，如原理图设置、仿真波形窗口的背景、线条等，并且每次打开时能自动加载，无需每次手动设置。网上相关内容比较杂，并且会踩一些坑，因此这里做一个记录方便下次查看。

环境：VMware + CentOS 7 + Cadence virtuoso IC617



一、.cdsinit文件

本文使用.cdsinit文件来设置初始化信息。

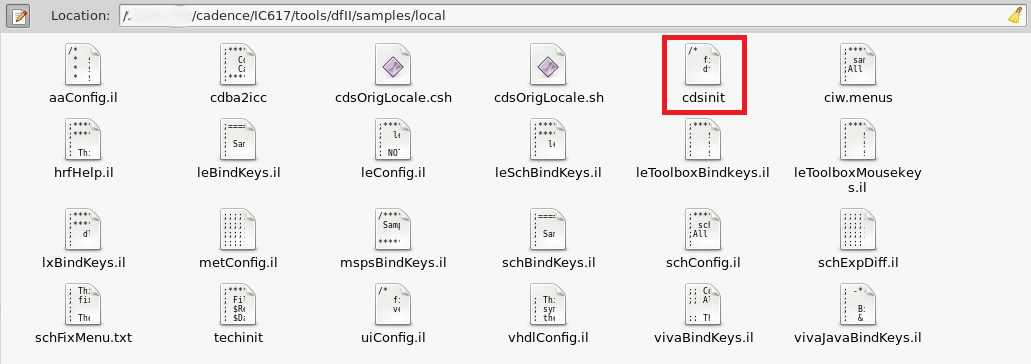

首先为了方便修改，需要将Cadence自带的cdsinit文件拷贝到工作目录下（即启动Virtuoso的地方，我习惯在桌面上启动，故拷贝到桌面上）。该文件路径如下：<InstallPath>/Cadence/IC617/tools/dfII/samples/local/cdsinit，其中<InstallPath>是Cadence软件安装路径。

拷贝到工作目录下之后，需要打开工作目录下的cdsinit文件进行修改。首先拉到最底下，看到如下模块：

注意每行开头的分号";"代表注释掉这行内容。该模块的内容都能看懂吧，反正就是这块代码需要注释/删除掉，否则要和原来Cadence自带的cdsinit文件冲突，Virtuoso就没法启动了，所以这一步很关键。

修改完之后，还有一步也很关键：工作目录下的cdsinit文件修改为.cdsinit。

右击cdsinit文件->Properties，修改文件名cdsinit为.cdsinit：



二、初始化配置

接下来就可以根据自己的习惯，修改初始化配置了。

打开该.cdsinit文件，拉到最下面，在文件尾端添加代码修改配置，比如将仿真波形窗口背景设置为白色：

envSetVal("viva.rectGraph" "background" 'string "white")

在保存/加载ADE L仿真状态时，自动选择 “Cellview”，这样每次保存/加载仿真时就不用手动把Directory改为Cellview了：

envSetVal("asimenv" "saveAsCellview" 'boolean t)



三、其它配置代码

下面是其它的个性化配置代码，从网站Helpful Hints for Modifying the .cdsinit翻译并转载下来，可根据需要使用：

• 将Spectre设置为默认模拟器

envSetVal("asimenv.startup" "simulator" 'string "spectre")

• 自动隐藏所有工具的选项，例如复制、移动、创建实例等。 按 F3 显示选项

envSetVal("ui" "showOptionForms" 'boolean nil)

• 在布局中默认显示引脚名称

envSetVal("layout" "displayPinNames" 'boolean t)

• 将stop level设置为32以显示布局中的所有内容

envSetVal("layout" "stopLevel" 'int 32)

• 设置 spectre 的默认模型

envSetVal("spectre.envOpts" "modelFiles" 'string "$HOME/ncsu-cdk-1.6.0.beta/models/spectre/standalone/ami06N.m $HOME/ncsu-cdk-1.6.0.beta/models/spectre/standalone/ami06P.m")

• 禁用4路交点线（又名焊点交叉）的警告

envSetVal("schematic" "srcSolderOnCrossover" 'cyclic "ignored")

• 将仿真波形前景设置为黑色

envSetVal("viva.rectGraph" "foreground" 'string "black")

（有关在ViVA（Cadence的波形查看器）中更改波形或迹线的默认样式/颜色/厚度的帮助，点击here）

• 设置图形轴字体和大小

envSetVal("viva.axis" "font" 'string "Fixed [Misc],12,-1,5,50,0,0,0,0,0")

• 设置图形标记字体和大小

envSetVal("viva.pointMarker" "font" 'string "Fixed [Misc],12,-1,5,50,0,0,0,0,0")

在ViVA（Cadence的波形查看器）中，有一个垂直标记（bindkey v）、一个水平标记（bindkey h）和一个用于每个方向的差异标记（bindkey d）。可以使用以下几行来修改这些标记的字体和大小：

• 设置垂直标记字体和大小（下面的字体为36磅）

envSetVal("viva.vertMarker" "font" 'string "Fixed [Misc],36,-1,5,50,0,0,0,0,0")

• 设置水平标记字体和大小（下面的 36 磅字体）

envSetVal("viva.horizMarker" "font" 'string "Fixed [Misc],36,-1,5,50,0,0,0,0,0")

• 设置垂直和水平 dx/dy 标记的字体和大小（下面的字体为36磅）

envSetVal("viva.multiDeltaMarker" "font" 'string "Fixed [Misc],36,-1,5,50,0,0,0,0,0")

以下是使用计算器绘制表达式的配置：

• 将线条粗细设置为粗细

envSetVal("viva.trace" "lineThickness" 'string "thick")

• 将Line Type设置为solid

envSetVal("viva.trace" "lineStyle" 'string "solid")



四、参考文章

1、配置Cadence符合自己的使用习惯——.cdsinit和.cdsenv文件的妙用

2、virtuoso cadence初学--常用设置文件2（.cdsinit、.cdsenv、.bashrc）

3、Helpful Hints for Modifying the .cdsinit


（PS：做这期的时候想着把图片居中，结果发现markdown格式下使用#pic_center参数居中是无效的，要借助html格式）
